Actualización de luz del humor IKEA Samtid (1 / 3 paso)

Paso 1: Montaje de la lámpara

Primero desenchufe el cable de alimentación.

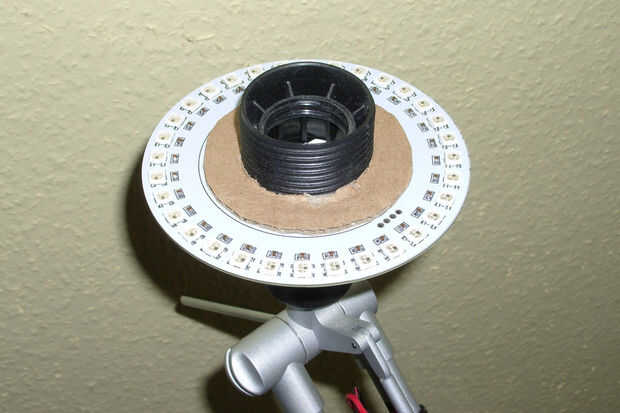

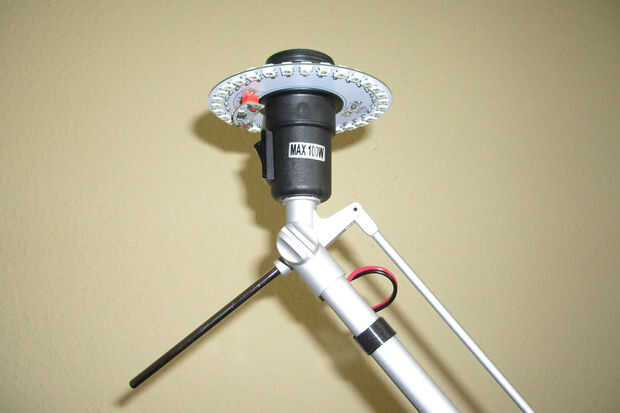

Retire la lámpara desenroscando la tuerca que sujeta hacia abajo. Si la lámpara viene con un disco Difusor plástico, quitar también. Coloque la placa de circuito sobre el portalámparas roscados asegurándose de que el tablero de control se enfrenta hacia abajo. Si es necesario, coloque un disco espaciador (cartulina, fino acrílico de corte por láser...) en la parte superior. Esto puede o puede no ser necesario. Si el hardware manteniendo la pantalla interfiere o toca la tarjeta de circuitos y componentes fuera del círculo interno marcado de alguna manera, agregar el disco espaciador.

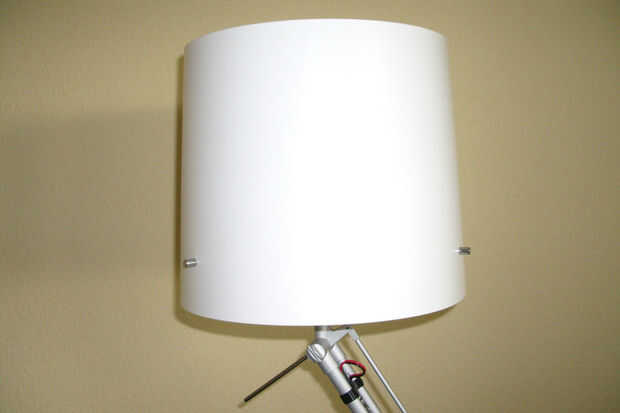

Volver a la pantalla y apriete ligeramente la tuerca de retención. Apriete excesivo podría comprimir demasiado el disco espaciador y tener partes de la persiana para tocar la placa de circuito en lugares inapropiados.

Conecte un cable de alimentación adecuado al conector de alimentación. Asegúrese de que el conductor es lo suficientemente grueso. No quiero tener más de 150mV caída de voltaje entre la fuente de alimentación y el circuito. La Junta funcionará con cables "malo", pero el brillo se resentirá notablemente. Lo ideal sería no utilizar nada más pequeño que Ø1.5mm (AWG15) y mantener los cables lo más cortos posible.
