Actualización de Arduino relé módulo bluetooth (1 / 1 paso)

Paso 1: Cómo

Lista de piezas:

-módulo de relé 1 canal

-Attiny45/85

-Módulo de bluetooth HC-05/06

-Jefe del pin de algunos

-Conector de pcb mini USB

Info:

El programa attiny es arduino modificado un poco la aplicación SoftwareSerial.

Su tan usando parseInt, puede recibir sólo números enteros de la arduino.

En este caso encender el relé cuando recibió 111 y apague cuando recibió 222.

Se puede cambiar.

Hay muchos tutoriales para programación de arduino attiny, incluyendo mi canal de youtube.

Código de Arduino, android app link en Descripción del video.


Cómo:

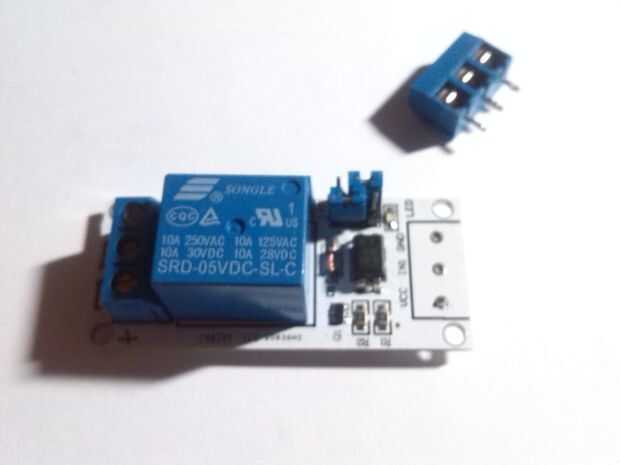

En primer lugar, retire el terminal 3 pines del módulo de relé.

Luego soldar la Junta mini al lugar terminal quitado.

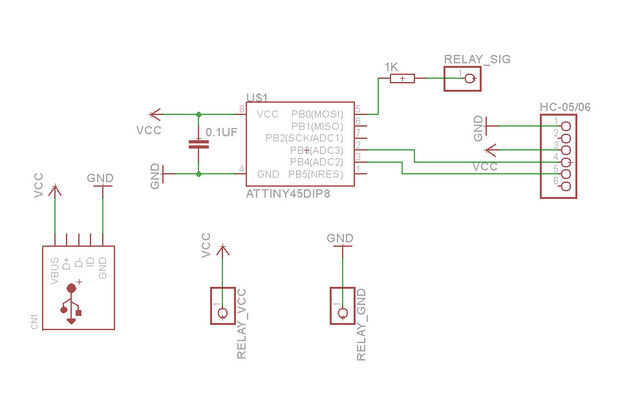

(Im conectado solo el circuito, porque demasiados tipo de módulo de relé, hacer pcb tu propio módulo)

Im utiliza soporte IC para attiny si necesita reprogramar en el futuro.

Coloque el attiny al titular y el módulo bluetooth al jefe del perno.

Energía del USB.

Hecho.

Tiene un pequeño, dispositivo de domótica controlada bluetooth, para activar o desactivar cualquier cosa con el teléfono android.
