Actuador electromagnético (2 / 4 paso)

Paso 2: Introduzca las especificaciones

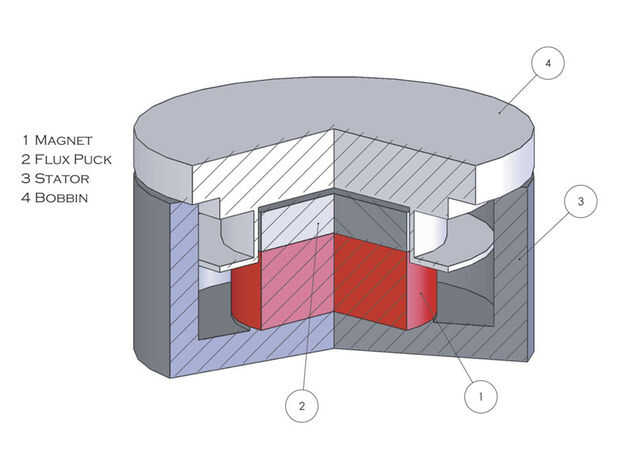

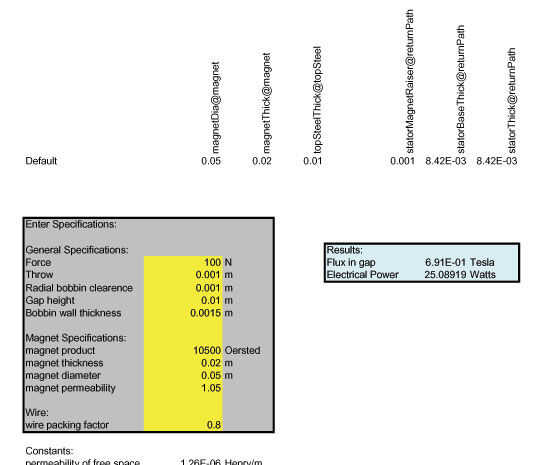

Solidworks viene con esta característica muy útil llamada una tabla de diseño. Es una hoja de excel extensión que pueden y en este caso, contiene un montón de ecuaciones que impulsan el diseño. Para abrir la hoja de cálculo - ya sea en excel o en solidworks - y en la zona de hightlighed amarillo, entrar en los parámetros pertinentes: deseado fuerza, tiro, distancia lateral y fuerza de imán/geometría.

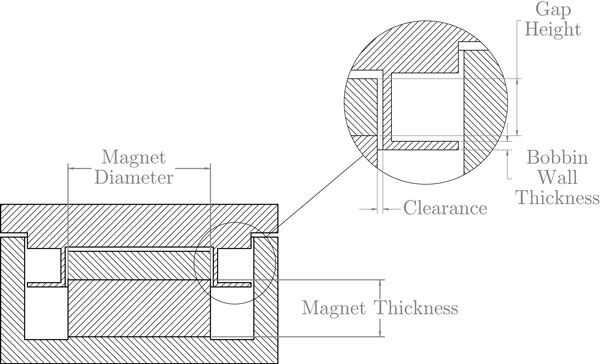

Usted tendrá que manipular el parámetro de altura de la brecha para encontrar la altura del boquete que da la mejor densidad de flujo (menos energía) teniendo en cuenta cualquier limitaciones espaciales que tengas. Al jugar con esto, no lo harás que las ecuaciones de rompen si selecciona este parámetro inusualmente alto o bajo.
