Paso 2: Diseño: desarrollo estructural

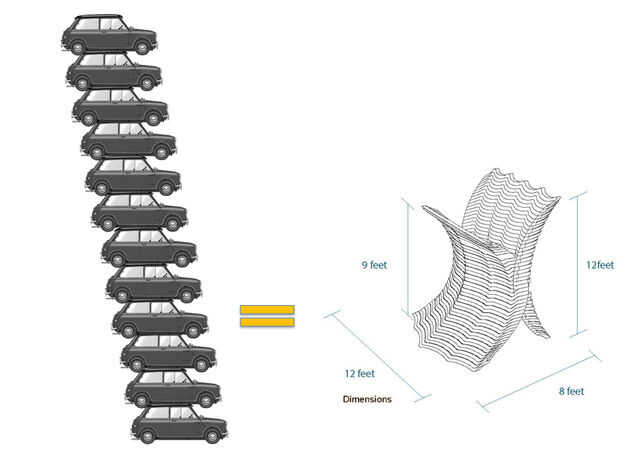

Con la formación general establecido, luego nos enfocamos en reducir el peso. Pruebas iniciales tuvieron la instalación de más de 8 toneladas, que habría aplastado el hormigón se sentaría en. Estratégicamente, quitamos capas de relleno, que reducción el peso total también presentando nuevas oportunidades para dar descanso activo adicional interés gráfico de elevación.

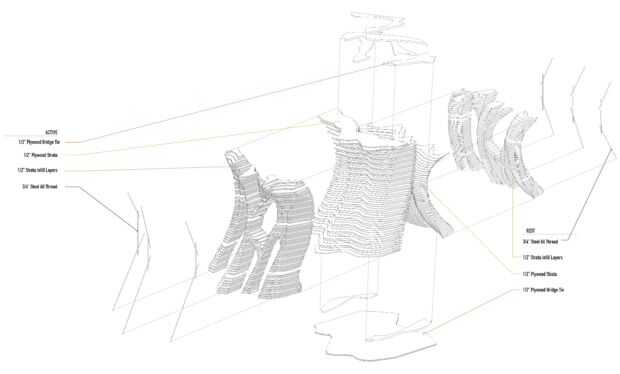

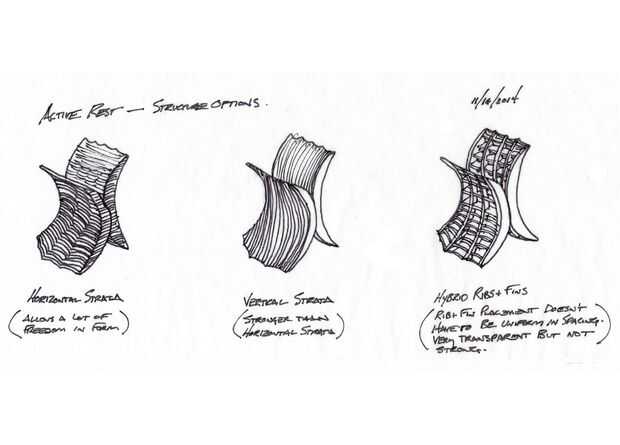

Las restantes capas intactas se conocen como estratos. Determinamos el espacio de relleno a estratos mirando huecos comunes que con frecuencia se utilizan en tableros de campusing tradicional. Nos acomodamos en una proporción de los estratos 1 madera 3 alturas del espacio. Además de reducir el peso, esto también introdujo una permeabilidad visual cargado de forma gráfica a la estructura. Restantes áreas de relleno sólido se convierten en zonas estructurales para la fijación de las capas de relleno y estratos juntos. La forma era refinada extensivamente en saltamontes y de Rhino para acentuar la diferencia entre el activo y Crescent.

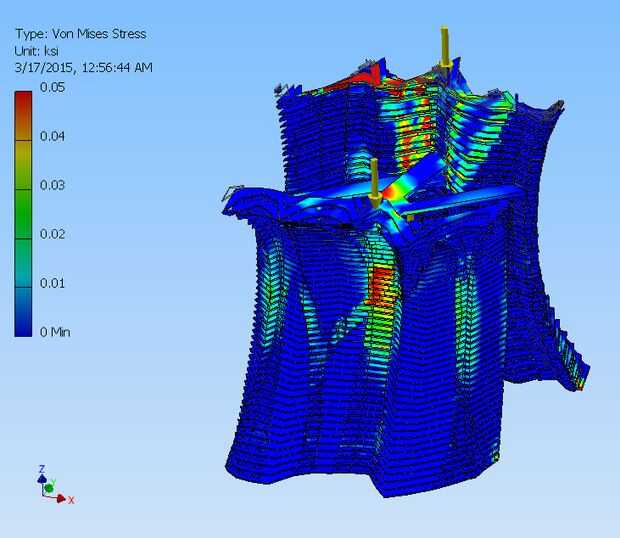

Nuestro enfoque estructural se hizo más evidente, fuimos muy afortunados de llegar a rebotar ideas de ingenieros con Livermore arquitectura e ingeniería, junto con la sucursal de San Francisco de ARUP, posiblemente la más famosa estructural empresa de ingeniería en el mundo.

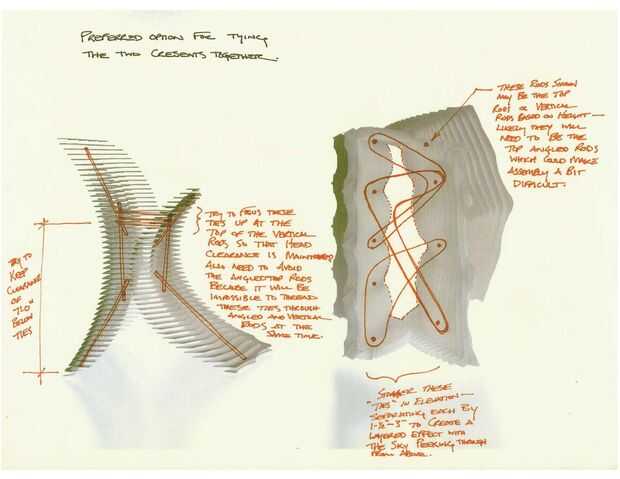

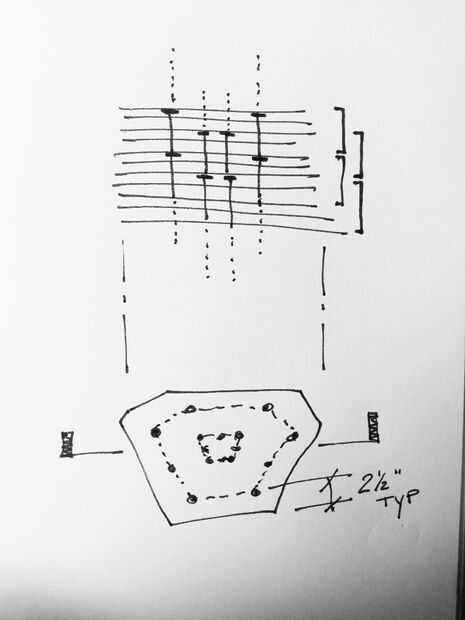

Para asegurarse de que los estratos no inclinarse cuando la agarró mientras campusing, hemos doblado las hojas en las áreas que estaban destinadas a ser subido en. Debido a las limitaciones de tiempo in situ y posibles problemas de corte de base, fuera del enfoque estructural varilla roscada y procedió con el enfoque de tornillo en su lugar (consulte la sección de materiales para aprender más). Al final hemos desarrollado un patrón de superposición que daría lugar a un comportamiento estructural similar a las varillas roscadas. Cabe también mencionar que creemos el roscado barra enfoque todavía puede trabajar y presenta el método más reutilizable para la instalación de descanso activo, sólo demostró para ser un método factible para esta ronda de creación de prototipos.
