Activa recolección de 9 voltios adaptador (3 / 4 paso)

Paso 3: Montar el circuito

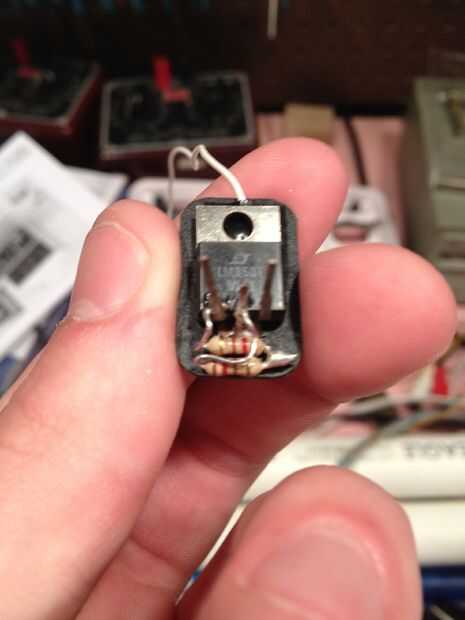

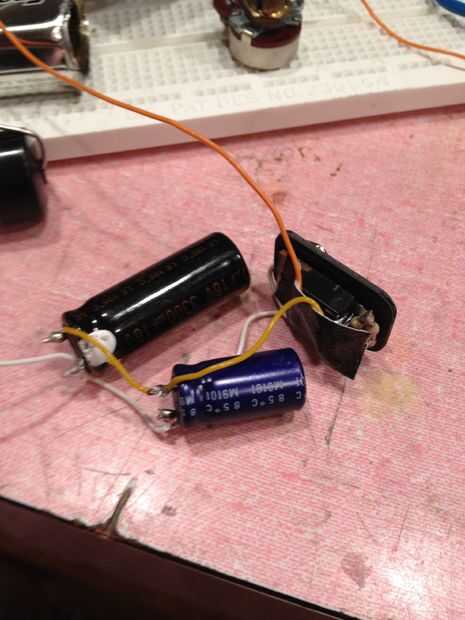

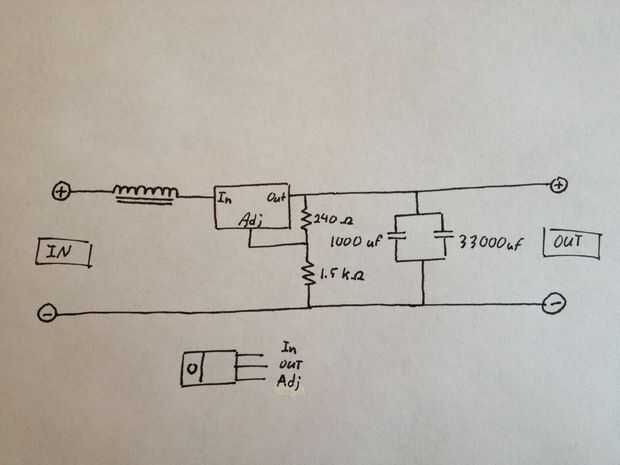

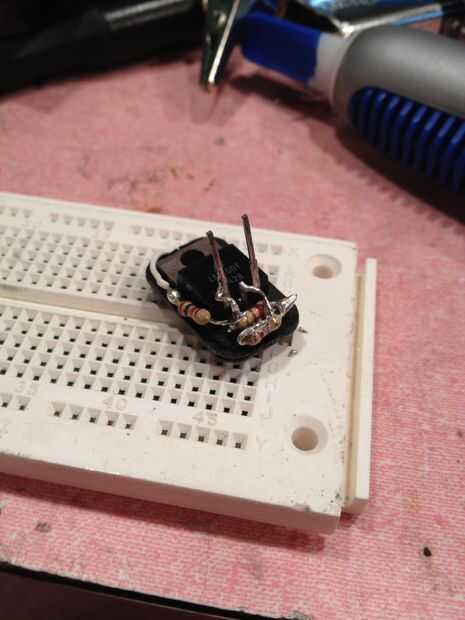

Asamblea es bastante fácil ya que es un circuito simple. Pero ya que todo está siendo montado en un espacio relativamente reducido, cómo es el circuito había montado asuntos. Encontré que el circuito se ajusta bien con el circuito del regulador a la pieza del extremo donde se encuentran los clips y los condensadores en el espacio anterior. El choke de RF encaja perfectamente sobre el condensador más pequeño. Recuerde como montaje, que el circuito no puede ser más ancho o más de los pedazos de extremo o más alto que la caja de la batería. Ajuste de las piezas que he utilizado apenas, para que cada fracción de un milímetro tiene que ser considerado como el circuito está montado. El tamaño vertical (la duración de la batería) es la dimensión que encontré para ser el más difícil de solucionar. Como montaje, asegúrese de probar montar todos los componentes en la batería del caso y plan con antelación. Si utiliza componentes similares a lo que usé y seguir los pasos de montaje que se en las fotos, los componentes deben encajar en la caja de la batería perfectamente pero fácilmente. Es una buena idea apuntar a que la batería está unos milímetros más corto que una batería regular para asegurar el cable de alimentación no impide que la batería de montaje en la guitarra.

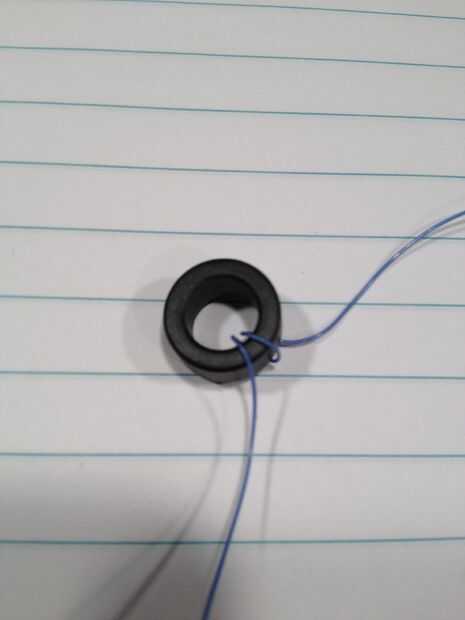

Acerca del RF choke: estrangulador es hecho por un solo cable en el grano de la ferrita de la bobina. el cable se rosca a través del agujero en el centro y luego de nuevo alrededor del talón y a través del orificio. Las vueltas más utilizan mejor que mejor, ya que será capaz de filtrar con eficacia hacia fuera las frecuencias cada vez más.

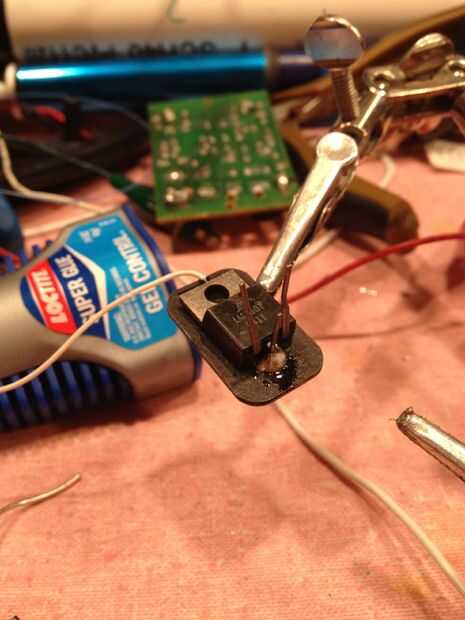

Una vez que esté montado el circuito, es una buena idea aislar todo. Lo hice por que cubre el circuito regulador con cinta aislante en todos los lados y luego relleno dentro de la cinta aislante con pegamento caliente, dejando el transistor fuera el pegamento caliente para que mayor eficacia podría disipar el calor. También retráctil todas las conexiones y aplica cinta eléctrica a los terminales de los condensadores. No tiene que ver bastante, porque nadie lo verá. Como no hay posibilidad de cortos circuitos que es su meta.
