Acrílico doblado Jig (2 / 2 paso)

Paso 2: montaje

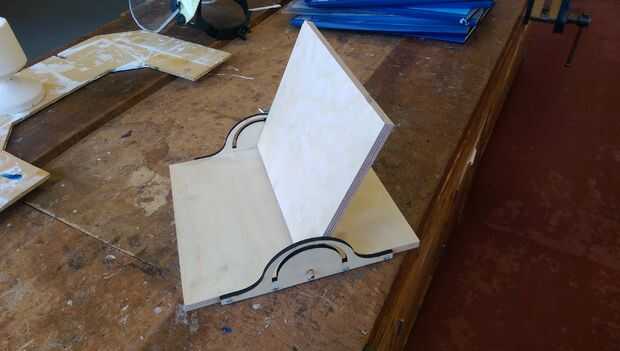

Después de cortar los dos lados, el resto es mano de habilidades. Corté dos trozos de contrachapado de abedul de 12mm del mismo tamaño en la Sierra de mesa. El centro y atornillar el tornillo de centro en los dos lados. Esto hace más fácil a la línea de las 'patas' del paralelo de lado a la Junta Directiva del fondo. Terminar de atornillar todos los tornillos del lado en e inserte la mitad superior. Haga una marca a través del orificio inferior en la parte superior la mitad. Me lo había perforado y utiliza un pasador estriado de 6mm como un pivote. Repita en el otro lado. NB se necesita un pequeño espacio en la parte superior para facilitar el giro. Descubrí que como cerca del borde como usted puede los trabajos bien. Gire la mitad superior a 90° y haga una marca en el centro en con el arco a un lado. Esto es donde hay que taladrar un agujero de 8,5 mm para el bloqueo de pivote. Taladre un agujero del 40-50mm de profundidad. Use 6mm llave allen para apretar en el inserto de tuerca de 6mm. Vuelva a montar y atornille el conjunto de la parada de pivote en la tuerca de inserción a través del arco de pivote.

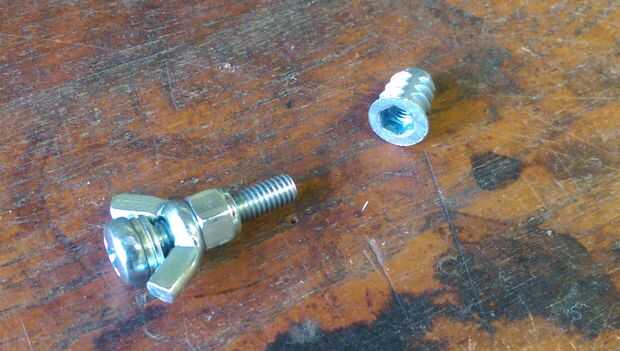

El bloqueo de pivote está hecho de un M6 x 30mm tornillo de máquina con un par de arandelas, una tuerca de mariposa M6 y una Tuerca Nyloc de M6.
