ACORN Electron USB teclado (5 / 9 paso)

Paso 5: Preparar los cables de cinta

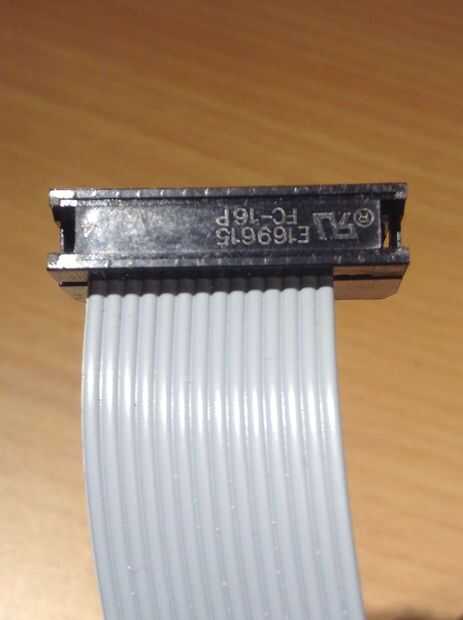

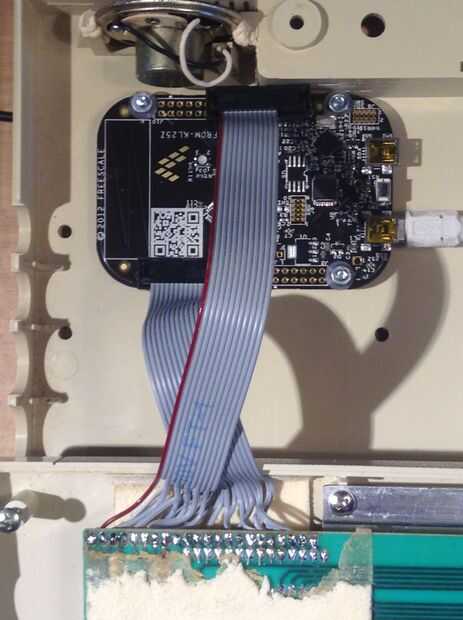

El teclado está conectado a la KL25Z por medio de dos cables de cinta. La toma de "J1" (uno más bajo en la foto) tiene un cable plano de 14 vías, y el "J9" toma un cable de 12 vías. Ambos de estos cables deben colocarse en el extremo izquierdo 14 o 12 espacios en el enchufe de 16 polos (como se muestra en las fotos). Conectores IDC se pueden montar más fácilmente apretando suavemente los sobre los cables en una mordaza de mesa.

Nota:si las tomas tienen una protuberancia 'polarización', por lo que sólo encajan en las cabeceras de 16 vías una manera redonda, asegúrese de obtenerlos de la derecha forma redonda! Consulte las fotos para más detalles.

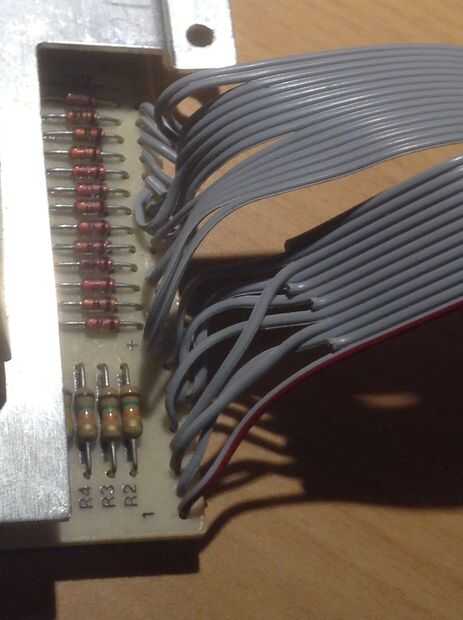

Una vez en las tomas, separe los cables individuales en los otros extremos, les tira y les lata por lo que pasan por los agujeros en el teclado PCB. Estos cables para arriba es sobre todo sencillo...

Llamaremos el cable izquierdo en cada cable de cinta "hilo 1", por lo que tenemos "J1 alambre 1" "J1 alambre 14", y "J9 alambre 1" a "J9 alambre 12".

Te número los agujeros en el teclado PCB del 1 al 22, con 1 siendo más cercano el borde (a la izquierda en la foto de arriba).

Los hilos del cable cinta van en los agujeros de la PCB de teclado como sigue:

1. J9 alambre 1 (PTE5)

2. J9 alambre 3 (PTE4)

3. J9 wire 4 (GND)

4. J9 alambre 10 (P3V3)

5. J9 alambre 5 (PTE3)

6. J9 alambre 7 (PTE2)

7. J9 cable 9 (PTB11)

8. J9 alambre 11 (PTB10)

9. J1 alambre 1 (PTA1)

10. J1 alambre 2 (PTC7)

11. J1 alambre 3 (PTA2)

12. J1 wire 4 (PTC0)

13. J1 alambre 5 (PTD4)

14. J1 alambre 6 (PTC3)

15. J1 alambre 7 (PTA12)

16. J1 alambre 8 (PTC4)

17. J1 cable 9 (PTA4)

18. J1 alambre 10 (PTC5)

19. J1 alambre 11 (PTA5)

20. J1 alambre 12 (PTC6)

21. J1 alambre 13 (PTC8)

22. J1 alambre 14 (PTC10)

Tenga en cuenta que no se utilizan cuatro de las señales en el cable de la J9. Los nombres de señal (PTE5... PTC10) aparecen en la tarjeta de referencia rápida que acompaña a la Junta de KL25Z - usted puede utilizar esto para localización de averías Si el teclado no funciona bien como estaba previsto.

Si has llegado hasta ahora: bien hecho, la parte más difícil es ahora más! Tiempo a poner el hervidor de agua y fuego PC.
