Acoplado de la bicicleta de una sola rueda con suspensión. (4 / 10 paso)

Paso 4: Punteras de la horquilla del remolque

La parte del trailer que conecta con el eje trasero de la moto se llama la horquilla en esta aplicación (estoy siguiendo la nomenclatura utilizada por BOB para sus remolques). Tuve que esperar hasta que recibí el montaje del pincho de liberación rápida que compré en Amazon para comenzar esta parte del proyecto. La conexión de la deserción a la brocheta especial de eje de liberación rápida BOB permite el remolque pivotar en la dirección arriba/abajo alrededor de eje trasero de la bicicleta. Necesitaba la liberación rápida de montaje en mi bicicleta y confirmar espacios así como medir el diámetro y la anchura de los puntos de conexión de salida.

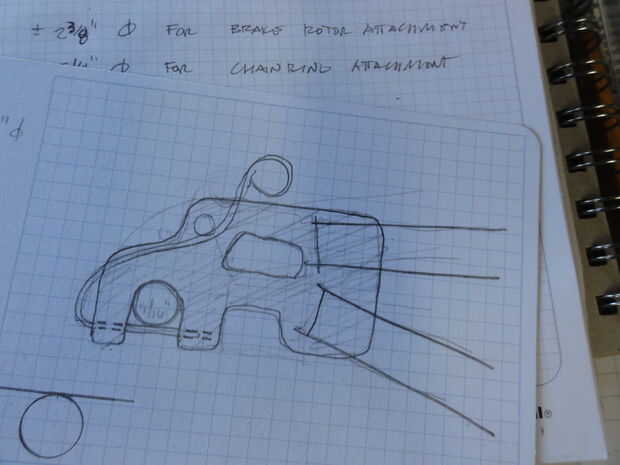

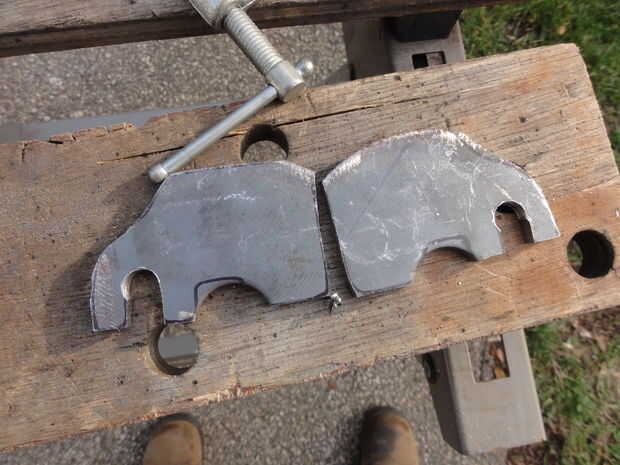

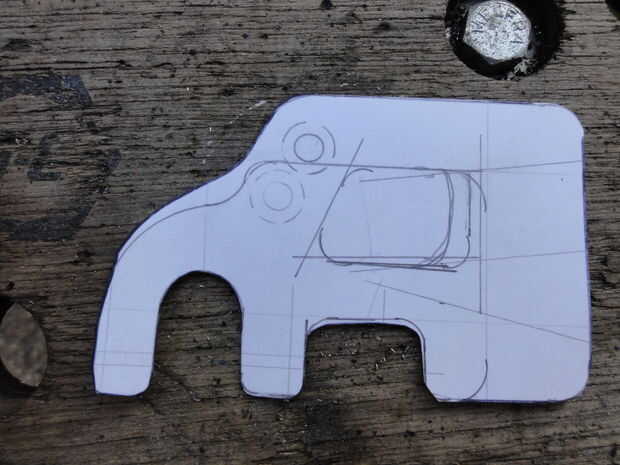

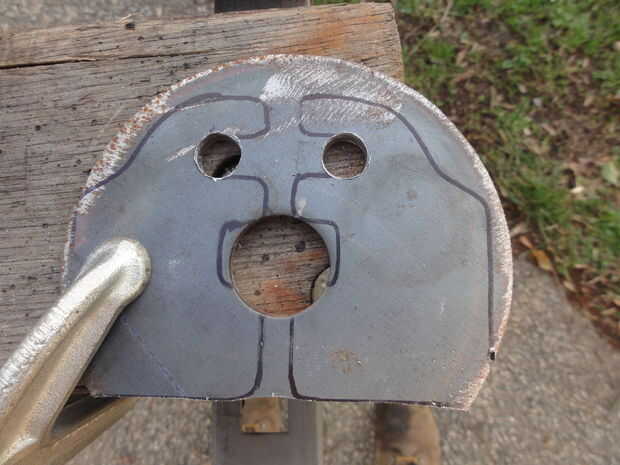

Comencé con un dibujo de la pata de una foto en línea y utilizando las medidas mencionadas y luego hizo una plantilla de papel. Usé algunos chatarra 1/4" espesor placa de acero para cortar dos abandonos. El acero de chatarra redondo con un agujero grande en el centro no era exactamente lo suficientemente grande como para que coincida con mi plantilla, pero fue lo suficientemente cerca. Corté la mayoría de esto con una sierra de calar con hoja de metal después de la perforación para el agujero de salida de diámetro de 9/16". La placa de acero era también más gruesa que la ranura en el soporte de liberación rápida, por lo que la placa de tierra un poco más delgado en el punto de conexión solamente.

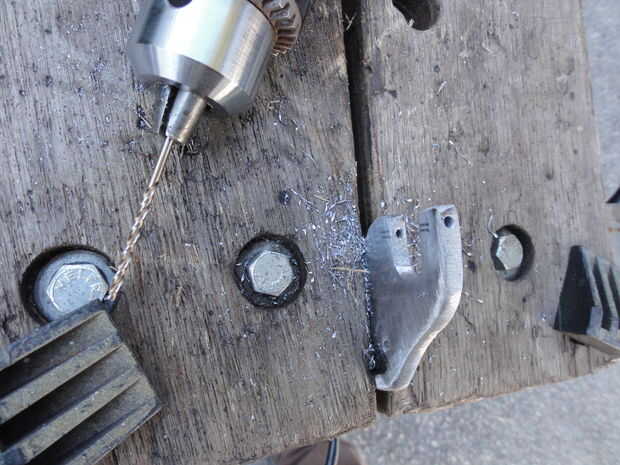

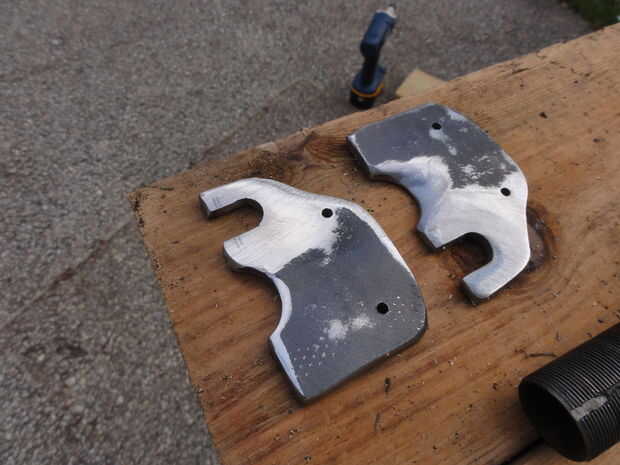

Dos agujeros pequeños fueron perforados para poder tornillo perno las placas con tornillos y moler al mismo tiempo darles como a iguales como sea posible. Uno de los agujeros se utilizará para un poste de madera para fijar el perno de retén. Se uso un clavo grande de acero de corte como el espárrago y soldarlo en su lugar.

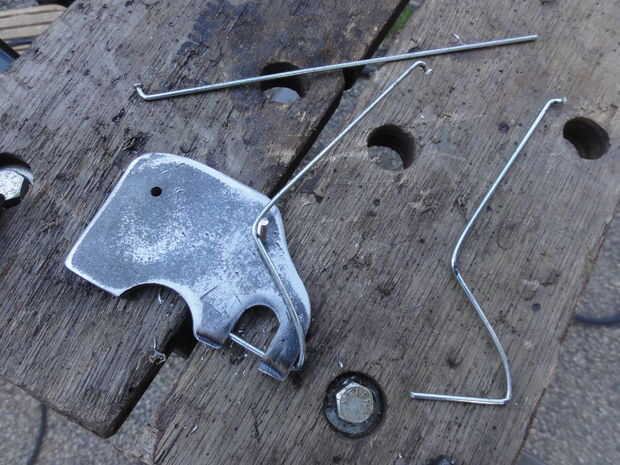

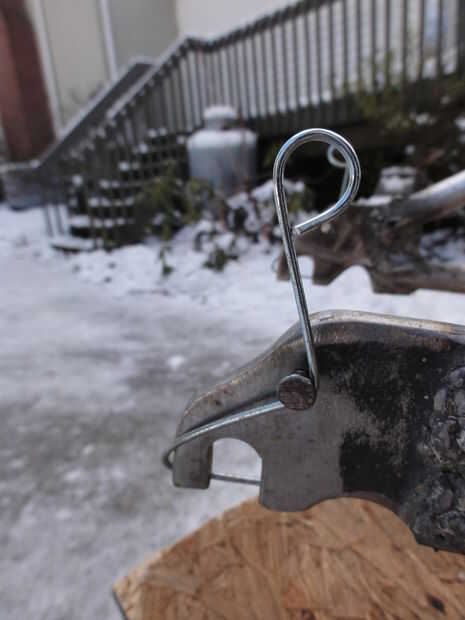

El perno de retén impide que la deserción saliendo del montaje de liberación rápida. Se hace de un radio de acero inoxidable. Pequeños agujeros se perforan a través de las piernas de deserción (ver dibujo y foto). El rayo es insertado en los agujeros, entonces doblado en un ángulo difícil y surgió entonces en su lugar detrás de un saliente perno o parada que se encuentra en la ubicación de los orificios mencionada.
