Accionadas por aire la válvula de agua del PVC (3 / 5 paso)

Paso 3: Modificar la extensión ajustable

Hay varias modificaciones en la extensión ajustable:

  1. La extensión de desmonte y retire el segundo oring de la varilla interna (pistón). Guarde el oring para más adelante.

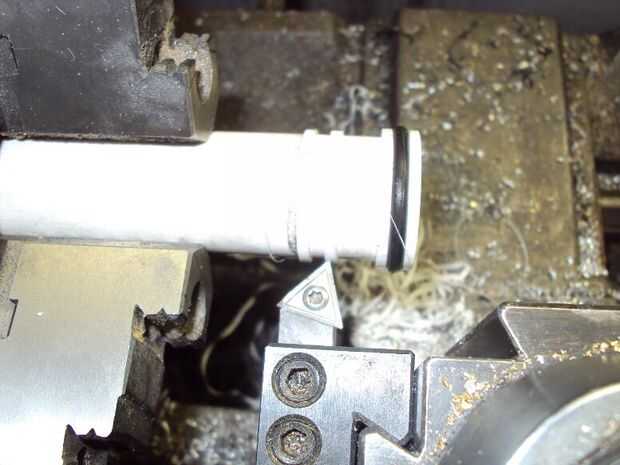

  2. Quitar la ranura de la junta tórica del pistón.

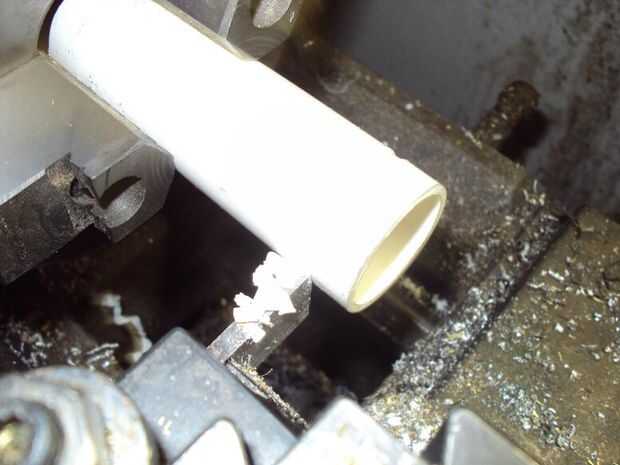

  3. Gire hacia abajo un trozo de tubo de 3/4" para que llegue a la abertura más grande en el pistón. Se utilizará para crear una ranura oring para fijar el oring quitado. Después de bajar la tubería, corte a 3/8" largo. Tratar de mantener el corte tan cuadrado como sea posible.

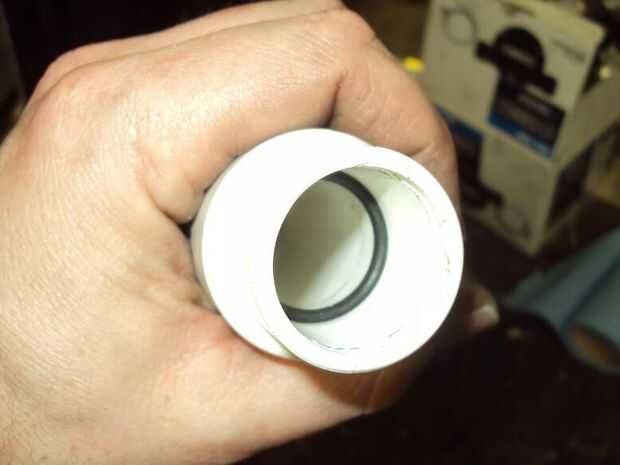

  4. Pegar con cuidado el tubo de 3/4 en el pistón. La tubería de 3/4" si no se tocó fondo, pero debe dejar espacio suficiente para que la junta tórica encajar en. Rápidamente Limpie cualquier primer extra púrpura o cemento en el cilindro.

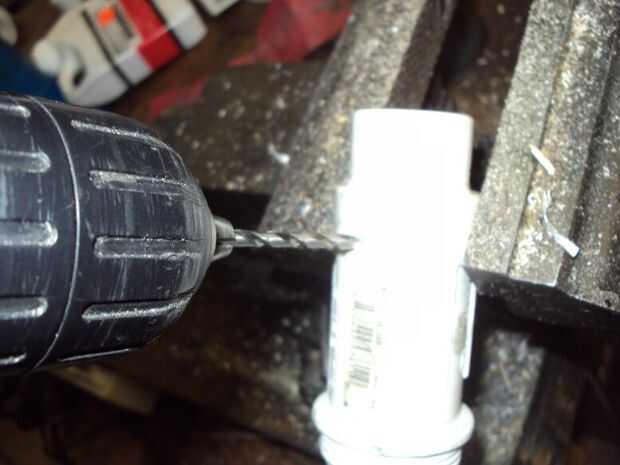

  5. Después de medir la situación de los 3/4, tubería. Perforar la pared, centrada en el tubo con una broca #20 y #10-32 hilo de rosca, toque. Esto es para que el puerto de aire cerrar la válvula.
