Por favor no atornille en el powerstrip mientras está conectado a la CA!
Este instructable asume que sabes lo que estás haciendo en la CA!
También, asegúrese de utilizar cables sin daños que no sean demasiado largos ni demasiado cortos.
Este powerstrip es parte del proyecto automatización casera aquí descrito:
[instructivo enlace se mostrará en cuanto se termine el proyecto]
La idea básica de este proyecto es que una potencia tira con zócalos regulables que pueden programarse.
Material utilizado
- 1 x AC powerstrip; es necesario un amplio cuerpo de lo contrario no se ajusta los relés!, desconocido $$
- 1 x Arduino Mini Pro 3.3V, 1,75$
- 1 x RFM69H (3.3V), 4.50$
- 1 x 5V descender -> 3, 3V (para ejecutar Arduino y el transmisor RFM), 0,35$
- como muchos relés de AC que se ajuste a la regleta (6 en mi caso), 1.75$ cada
- fuente de alimentación 1 x 5V (para ejecutar el descender y los relés)
- 1 x 3 conector de cableado, insignificante $
- 1 x 5 conector de cableado, insignificante $
- opcional LED (usé un RGB. uni-colores varios deben proporcionar un resumen mejor) + resistencias, $ insignificante
- cables para conectar todo; conectar con DuPont o soldadura... (AWG 26 para Arduino, 16 AWG para conexiones de CA en mi caso), aprox. 5$

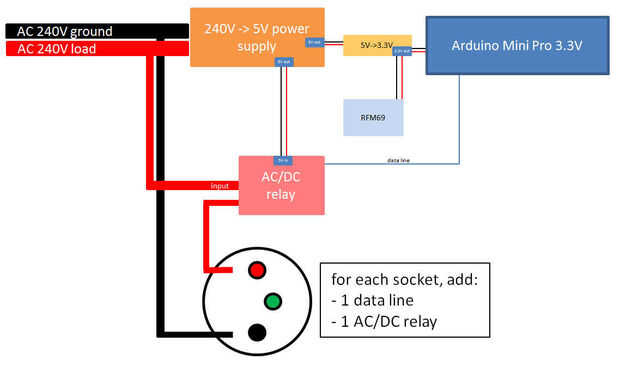

Lamentablemente no puedo crear un diagrama de cableado correcto, ni sé los símbolos eléctricos correcto, así que todo lo que tienes es un powerpoint... lo siento.

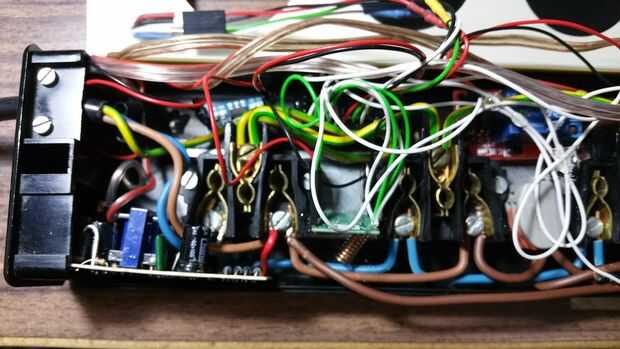

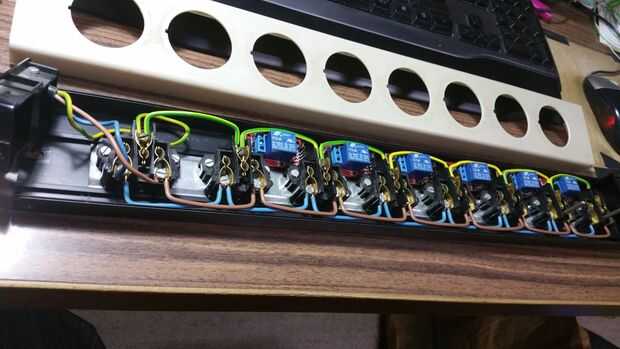

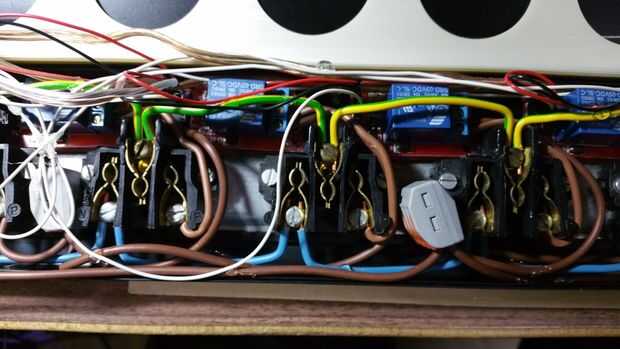

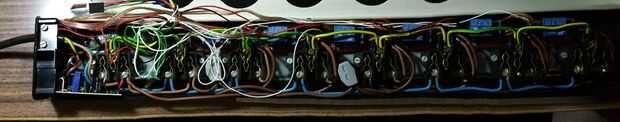

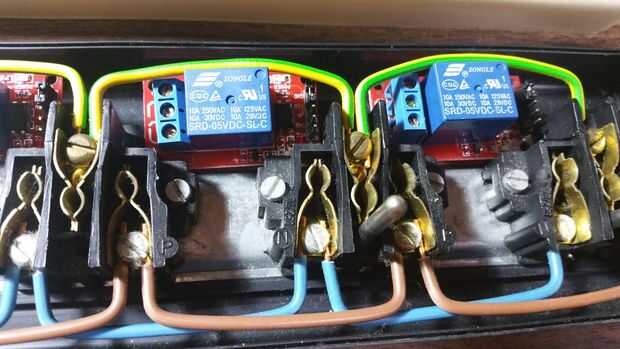

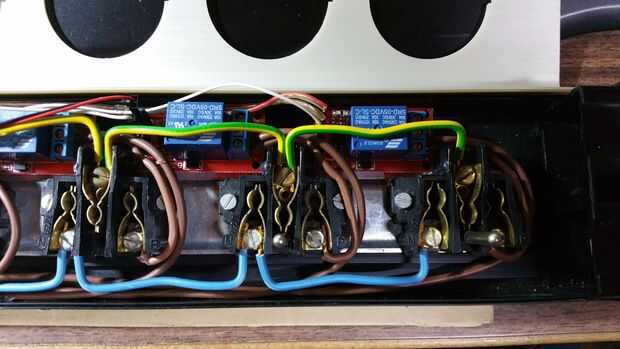

¿(Bueno)? regletas de calidad pueden abrir y cerrar algo fácilmente sin romper nada. La tira de la energía utilizada tiene 8 tomas de corriente en que 6 relés AC ajuste; no se dejaba más espacio debido a la fuente de 5V y el Arduino. Un pequeño agujero fue perforado para montar el LED. Las tomas en la franja de potencia se conectan en paralelo. Simplemente vuelva a conectar los cables de CA a los relés de la manera que necesitan. Asegúrese de fijar bien para que no salga y causar un cortocircuito. Coloque la fuente de 5V donde se deja espacio. En realidad pegué todo el cuerpo, también los cables de Arduino son pegados aquí y allá con un punto en el cuerpo de la regleta todo el marco. Nada debe ser capaz de moverse.
