Paso 4: Montaje de relé de estado sólido
Relé de estado sólido más probablemente tiene dos tornillos de montaje. Puede usar ambos o relé únicamente en uno solo como lo hice.
Como se mencionó anteriormente que decidí poner mi SSR cerca de la fuente de alimentación para reducir al mínimo la longitud de los cables de alimentación de alto voltaje y para contener la zona de alta tensión en un lado de la impresora.

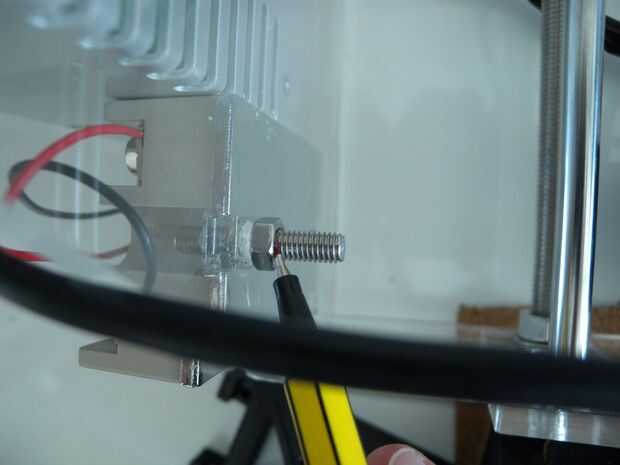

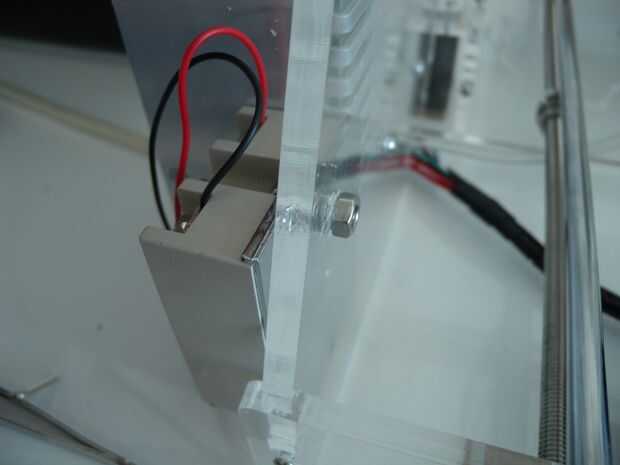

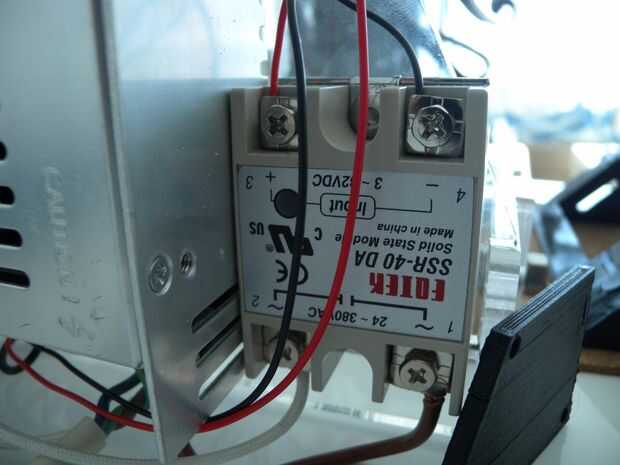

Para fijar el relé necesita perforar un orificio de 4,5 mm broca junto a mi fuente de poder. He arreglado SSR boca abajo para que sus terminales de CA estará más cercanos a terminales de AC de la fuente de alimentación.

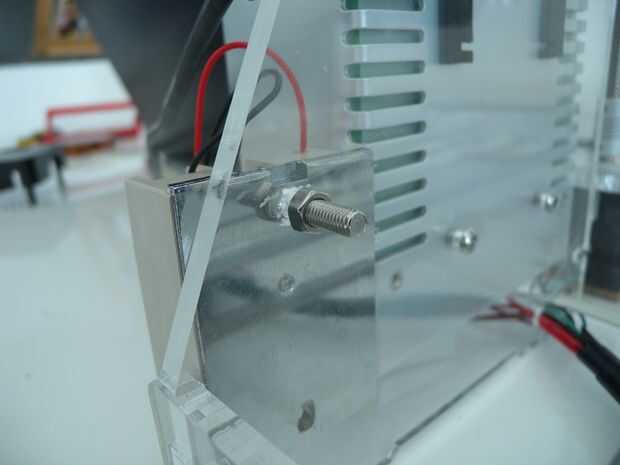

Fija con un tornillo de M4 que debían cortarse corto para que no interfiera con mi área de impresión. (Técnicamente no sería pero quería estar seguro manteniendo el montaje tan plano como sea posible).

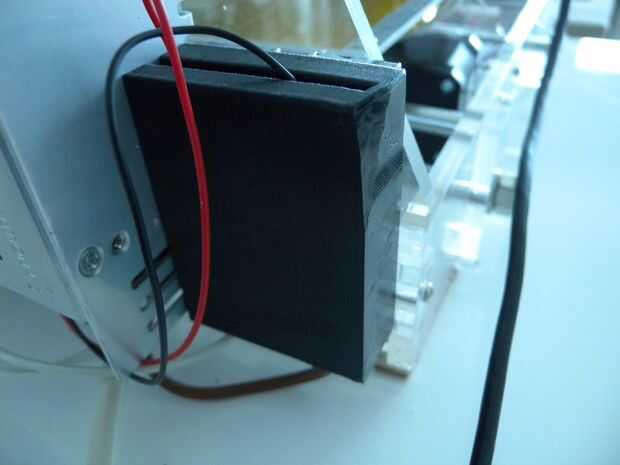

Finalmente imprimí un rele de estado solido a la cubierta todos los terminales. Ahora estoy seguro de que no toque el terminal vivo a menos que retire la cubierta SSR. El archivo STL de cubierta de relé de estado sólido puede encontrarse en mi thingverse:
http://www.thingiverse.com/Thing:1214560
¡ IMPORTANTE!
Por favor, antes de ir más lejos, lea su hoja de datos del calentador. No exceda a la temperatura máxima. de su almohadilla calentador pase lo que pase. He utilizado una almohadilla de calefacción marca Keenovo que puede ir hasta 260C, nether menos pongo límite de calor cama de 200 C en software de Marlin para tener cierto margen de seguridad. Si sigues mis valores proporcionados más adelante en una cama clasificada en egz. máximo. 110C funcionará fuera de su rango operativo seguro y usted puede exponerse al peligro de electrocución o incendio.
