Abrir GPS Tracker(Photo Instructable)

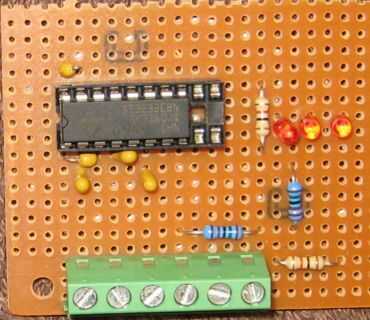

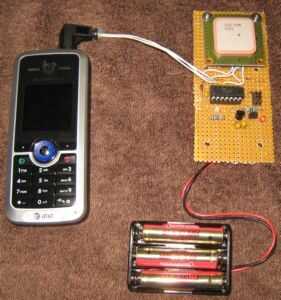

el perseguidor es fácil de construir en un perfboard. Usé un básico un cojín por orificio perfboard y cable de calibre 26 y 30 calibre probablemente sería mejor. Todos los componentes electrónicos están disponibles de Mouser Electronics. Radio Shack vende el perfboard y el enchufe de 2,5 mm para teléfono. También puede comprar estos de Mouser.

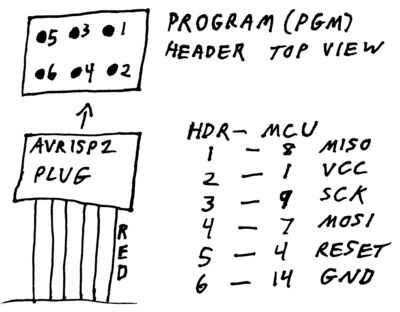

La orden electrónica de Mouser (http://www.mouser.com) se enumera a continuación. Este pedido incluye un AVRISP2, que no es necesario si ya tienes un programador AVR. He incluido dos de las pequeñas piezas y tres de los conectores del módulo GPS. Este conector es la única parte delicada de la construcción. Es fácil a la ruina, como lo hice. Para las pruebas, sólo puede insertar el alambre de calibre 26 en el conector en el módulo del GPS, pero para Asamblea permanente necesita el conector. El conector tiene un par de pines, que usted debe cortar. Puede soldar en el lado largo y enchufar el lado corto de la unidad GPS.

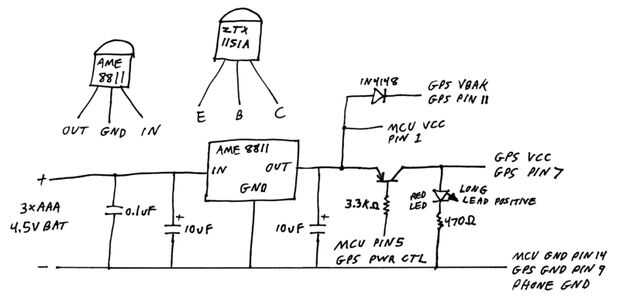

Necesita soldar con cuatro pernos de la cabecera GPS, de los cuales tres están justo al lado de uno. Abrazadera de la cabecera con un pequeño tornillo de banco o un clip de "tercera mano". Doblar el alambre en un bucle con los alicates y conéctelo a la clavija, luego cuidadosamente la soldadura. I soldar el pin 3 y pernos de 7 y 11 en primer lugar, poniendo los cables abajo baja cerca el separador de plástico, después de la soldadura de perno 9 con el alambre de arriba de los pines 7 y 11. Busque pantalones cortos con un metro.

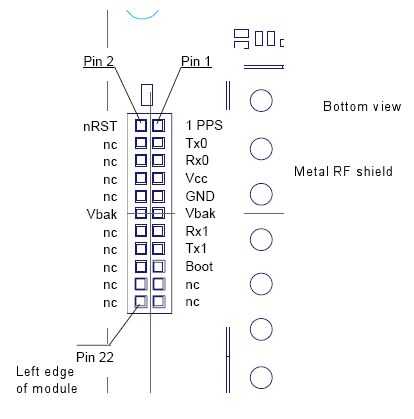

PIC.1--zócalo del módulo GPS, módulo hacia la antena de abajo
