Abridor de puerta de garaje de frambuesa Pi (5 / 7 paso)

Paso 5: Conecte el circuito a la Pi!

Para la diversión parte - nos cable del relé a la pi! Para el código proporciona (paso 4 y 6) he usado pin GPIO 7. Puede utilizar cualquiera uno que quiera, pero asegúrese de cambiar el código.

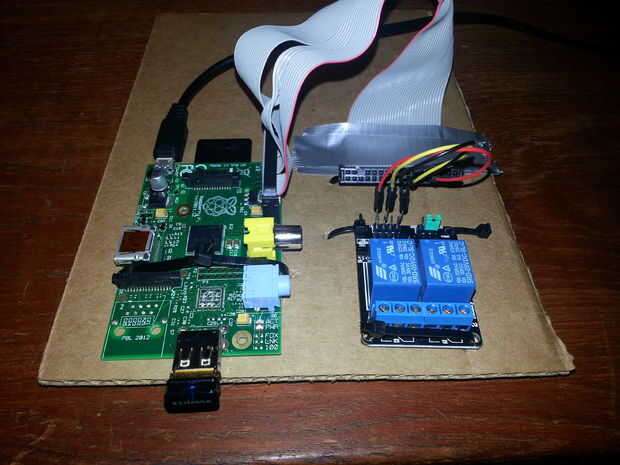

Debajo está un diagrama y mi pi por cable montado sobre cartulina con ataduras de cremallera. Usé un viejo cable de cinta de disco para fácil de la prueba de puertos y acaba de dejar conectado.
