Abrazadera de gato del coche recuperado de vicio (3 / 5 paso)

Paso 3: Corte y perforación

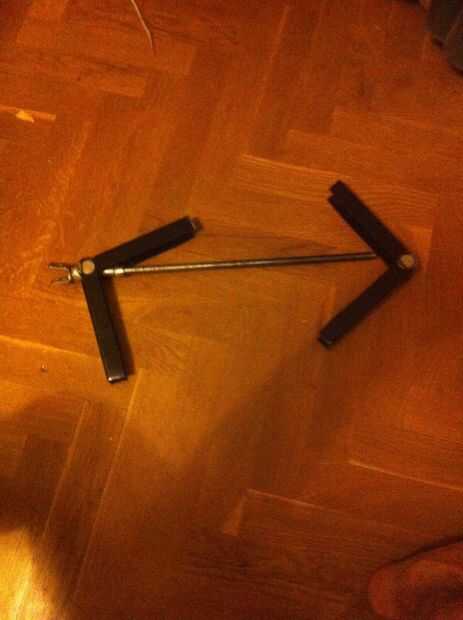

Corte: (la parte fácil pero aburrida) en primer lugar, desarmar el jack (cuatro cortes cerca de las articulaciones)

Luego, cortar el tablero de la plataforma.

Cortar el ángulo de hierro y el tubo (un vicio habría sido muy útil)

De perforación: Debido a la falta de herramientas y la experiencia, tuve que solicitar mucho el tornillo y guías para encajar correctamente.

Medir y planear con cuidado donde vas a poner a las guías, porque, al menos con este diseño, mayo cosas pueden salir mal. Una prensa del taladro habría ayudado mucho aquí, así, hacer todo a la vez por lo orificios coincidan.

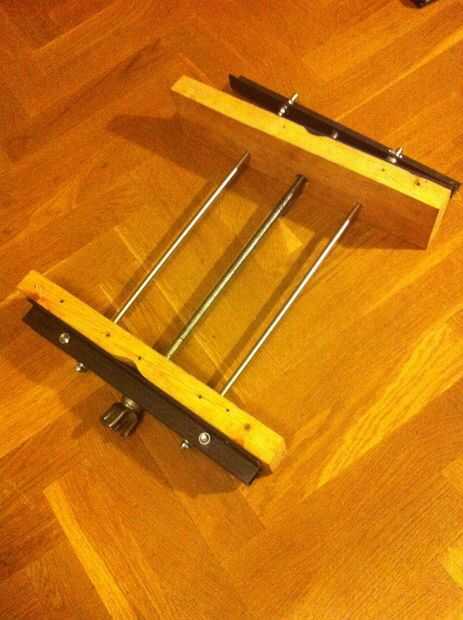

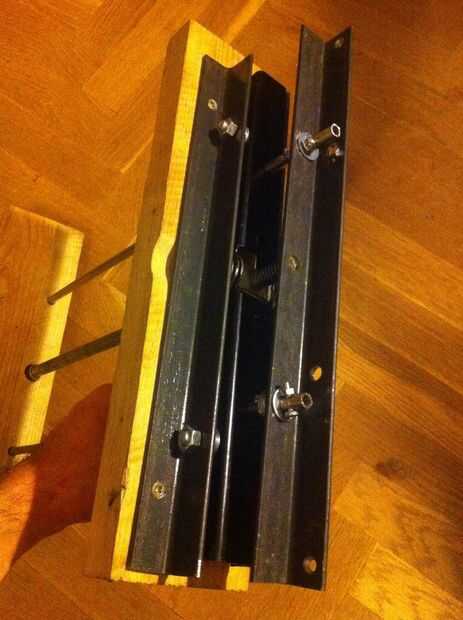

Hay 3 agujeros en cada mandíbula (madera) (12 mm para el eje y x2 8 mm para las guías), 4 agujeros en cada ángulo de hierro (las que atornillar a la madera) y las sujetas al gato del coche y en el extremo, para atornillar a la banca (no todavía) y para las guías (sirve de tapón).

Las guías se perforan también (primero pegué las arandelas al tubo con soldadura fría, pero no funcionó bien, así que decidí usar los tornillos como tapones. Fue un verdadero desafío para taladro de 8mm.

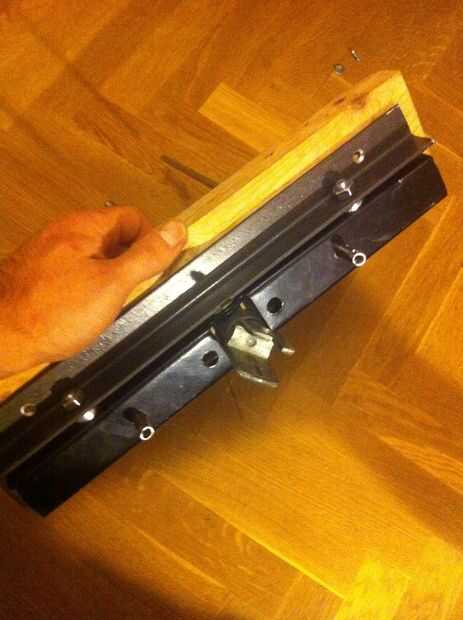

Presentación: la parte más larga fue al archivo una ranura en la madera para hacer la "articulación" del coche gato ajuste mejor y hace una línea recta.

Creo que las fotos se explican mejor que yo. Lo siento por la calidad
