A Word Clock (8 / 8 paso)

Paso 8: Houston - tenemos minutos LEDS!

Muchas muchas personas se han preguntado, por lo que he modificado el diseño para apoyar la incorporación de LEDs de minutos en mi reloj.  Eres Bienvenido a agregar alrededor de las esquinas, o en una línea recta si quieres.

Hay nuevo firmware para el micro PIC - pero el firmware no le importa si los LEDs son o no - lo que significa que si desea tener el minuto LED usted puede Agregar, y si no quieres, no tienes que tenerlos.

Comenzar por descargar el nuevo firmware en su micro - usted puede encontrar el archivo HEX para el micro conectado a esta página.

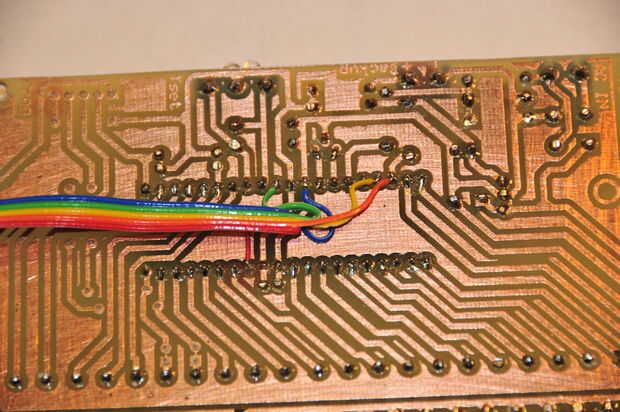

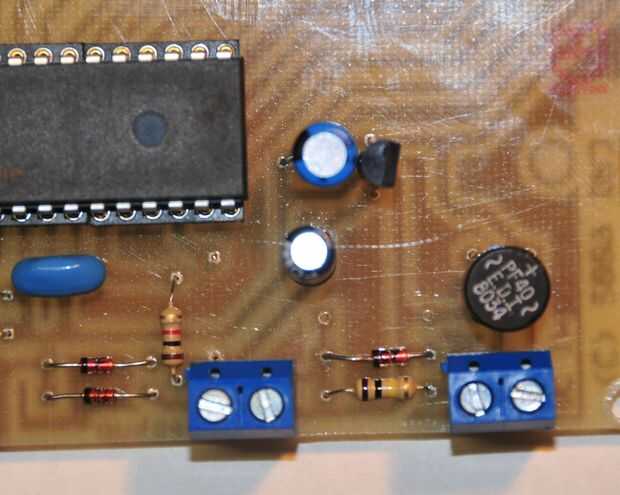

Luego, necesitamos agregar el cableado para los LEDs en la parte posterior de la tarjeta controladora - hay unos pasadores de repuesto que no se utilizan realmente que podemos utilizar para el minuto.

LED1 - Pin17
LED2 - Pin18
LED3 - Pin10
LED4 - Pin33
Tierra - Pin12

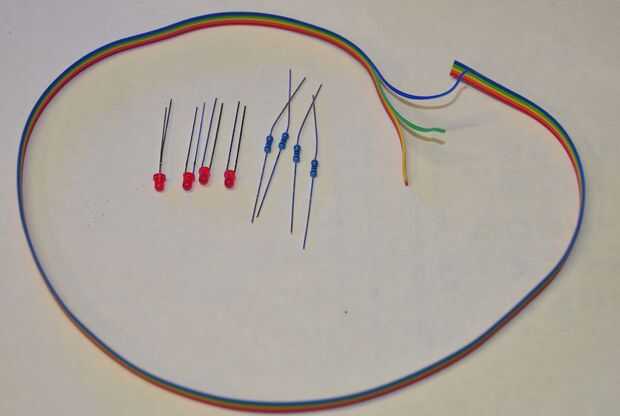

Simplemente conecte un 5 conductor ribon a las pastillas indicadas.

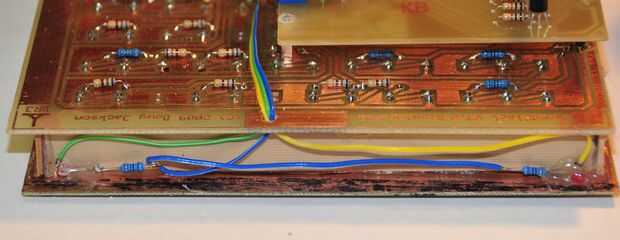

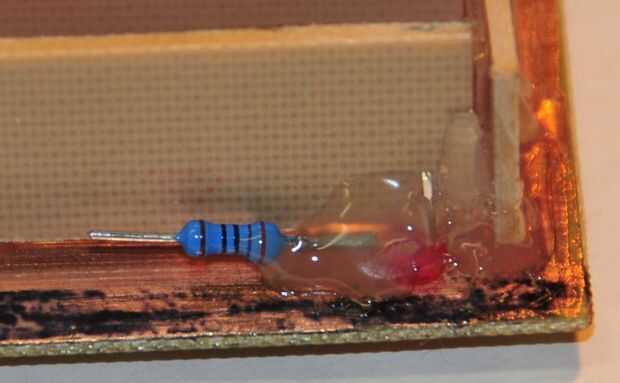

Perfore unos agujeros en la parte delantera del reloj para los LEDs en cada esquina y montar los LEDs usando una pequeña cantidad de pegamento caliente.  Solde un resistor de 270 ohms a cada cátodo (cable corto) y conecte el cable de tierra de su cable de 5 conductores a cada resistencia.

Finalmente, conecte los cables del LED para el ánodo de cada LED y poner en orden su cableado.

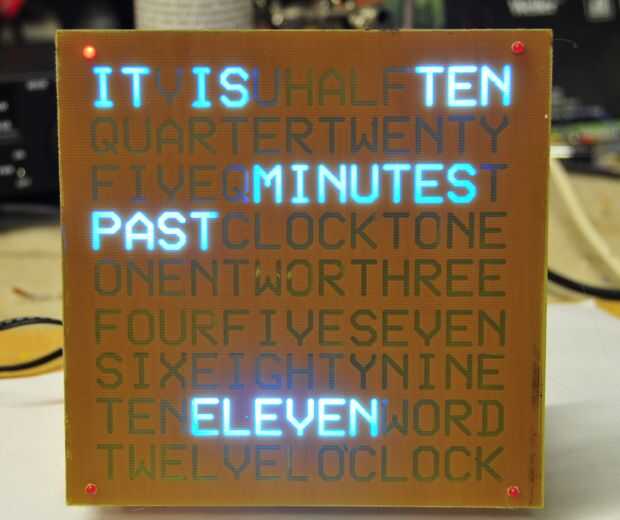

Cuando el reloj está encendido, la prueba pasará por todos los LEDs para volver a asegurarles que han conectado los correctamente.


Simple como que - usted puede montar su minuto LED sin embargo te gusta.

las fotos que he adjuntado deberán ser útiles!

Finalmente, recuerde que al descargar los archivos - usted tendrá que cambiar el nombre el archivo con la extensión correcta .c .h y .hex dependiendo del archivo que descargaste.
