Paso 4: Limpieza y marcaje y sub-9 direcciones

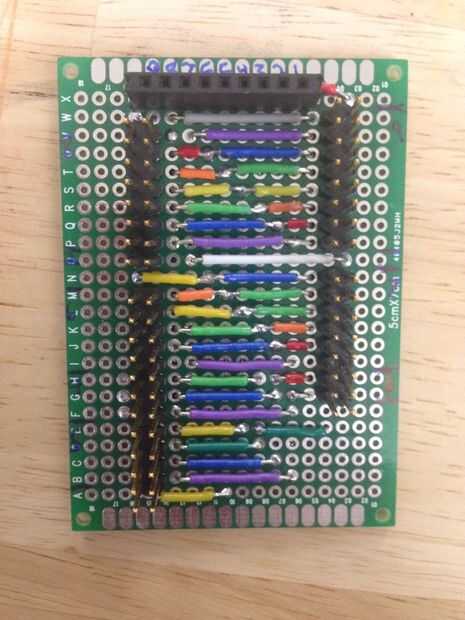

Finalmente, limpié la placa con alcohol isopropílico para quitar marcas de flujo y componente.

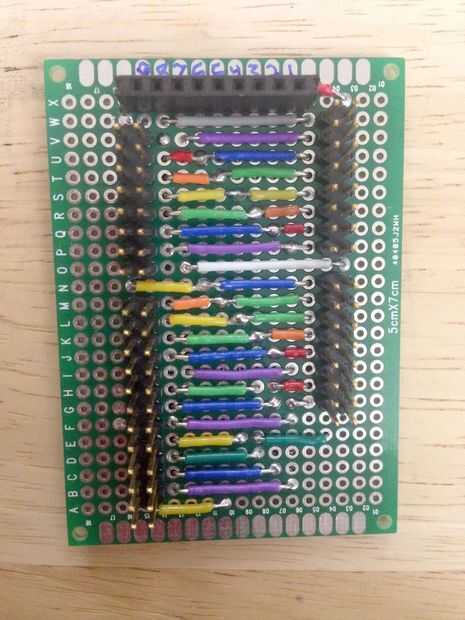

Luego volví y etiquetados los índices para simplificar las conexiones más adelante.
El sistema de numeración es la siguiente, con cada bloque de 8 correspondiente a los 16 LEDs.
Como ustedes saben, pin par 2.1, por ejemplo, en realidad controla el LED orientado a 2-1 y LED orientado a 1-2.
(Cuenta regresiva parece establecer la numeración mejor Charlieplexing sub-9.
---------
Para un Charlieplexor de 9-Pin el pin las direcciones en grupos de 8 son:
9.8 9.7 9.6, 9.5, 9.4, 9.3, 9.2, 9.1
8.7 8.6 8.5, 8.4, 8.3, 8.2, 8.1, 2.1
7.6 7.5 7.4, 7.3, 7.2, 7.1, 3.2, 3.1
6.5 6.4 6.3, 6.2, 6.1, 4.3, 4.2, 4.1 *
5.3, 5.4, 5.1, 5.2 **
* Este control de una matriz de 8 x 8
** con 9 x 8 puede controlar 72 LEDs, estos son los "sobrantes" pernos de 8 LED ' s más (más allá de 64)
---
Para el Charlieplexor de 3 pines que se muestra al principio, las direcciones de pin son simplemente los índices 3 y 2:
3.2, 3.1
2.1
-----
Y un ejemplo intermedio, decir un Charlieplexor de 5 pines (dibujado en 3D en primera página) las direcciones de pin:
5.1, 5.2, 5.4, 5.3
4.3, 4.2, 4.1
3.2, 3.1
2.1
-
¡ Disfrute!
