80cm TV LED roto convertido en 50W remoto controla caja de luz (3 / 6 paso)

Paso 3: Hackear el sistema de control de brigthness

Cuando se utiliza le está TV como de costumbre se puede controlar el brillo con el control remoto. Como no tenemos acceso a la configuración de pantalla más (como que no vemos...) si queremos utilizar toda la potencia de la luz trasera que tenemos que hackear el sistema de control.

Para hacer eso primero revisé la hoja de datos del panel. Mi panel es un LG LC320DXN. Usted puede encontrar la hoja de datos fácilmente en duckduckgo o google.

Ir a la especificación del módulo de luz de fondo nos muestra que la potencia de luz es controlada por un pin PWM en el tablero del inversor. También hay un pin para activar o desactivar todo el panel.

Si queremos siempre que la potencia máxima de los LEDs, simplemente tenemos que poner siempre un nivel lógico alto en el pin PWM. Así que simplemente corte el cable PWM y había soldado en el pin enable/disable. Si el panel está en el pin enable/disable tendrá un nivel lógico alto (5.0V) y así será el PWM al máximo.

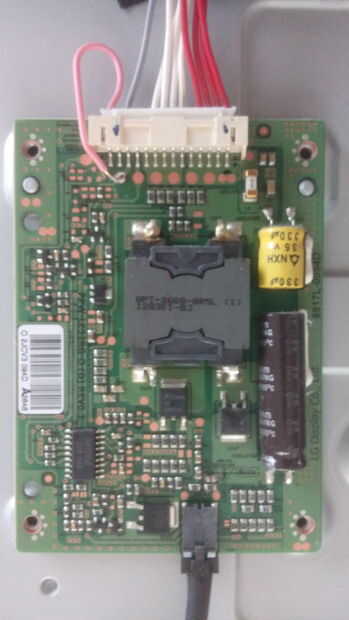

En el tablero, el rosa alambre es el alambre PWM, sólo cortar y soldar en el pin enable/disable, aquí uno gris.
