Paso 5: Construcción del prototipo board para permitir conexiones
Ahora, la matriz está completamente formada, solo necesitamos hacerlo utilizable para la conexión a algo. Así que para vamos a romper la placa de prototipo y construir los siguientes.

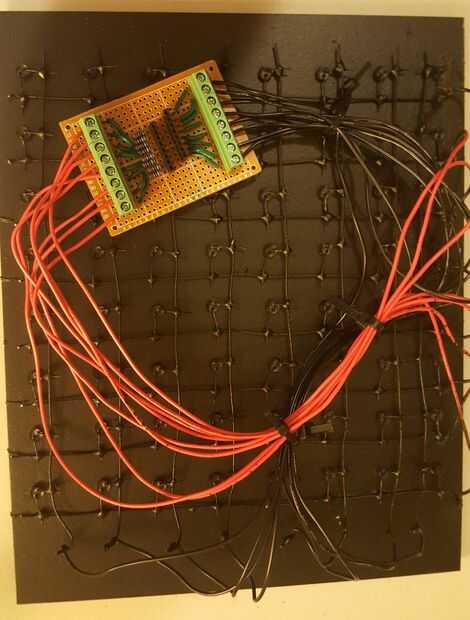

En primer lugar las dos filas de conectores de rosca (cosas verdes en ambos lados) se utilizan para conectar los cables de la matriz a la Junta. Entonces cada uno de esos conectores Conecte a un conjunto de conectores hembra. Estos conectores hembra es lo que utilizas para conectar tu Arduino, frambuesa o cualquier otro circuito.
Aviso que he añadido algunas resistencias a la mía... eso es porque realmente no quería tratar de reemplazar cualquier LED si consiguió freídos. Puede ser una buena cosa para agregar, a menos que usted es una persona valiente y gusta vivir peligrosamente.
Una vez creada la tabla, simplemente usé algunas bridas para fijar a la matriz de LED, y listo, estás listo para ir!
Espero que has encontrado útil este tutorial. Sienta por favor libre de entrarme en contacto con cualquier comentarios o mejoras.
Edward.Norris
