Este es el orden en el que más a menudo trato de un circuito de depuración:
1. mala conexión o sin conexión
A-dejaste un cable o conexión. Es fácil dejar de lado una conexión. Verificar dos veces todas las conexiones y luego triple verificación.
B-hay un corto. Después de soldar un circuito, yo uso una lupa para verificar que los empalmes de la soldadura o extremos de los cables pelados que podrían ser un cortocircuito.

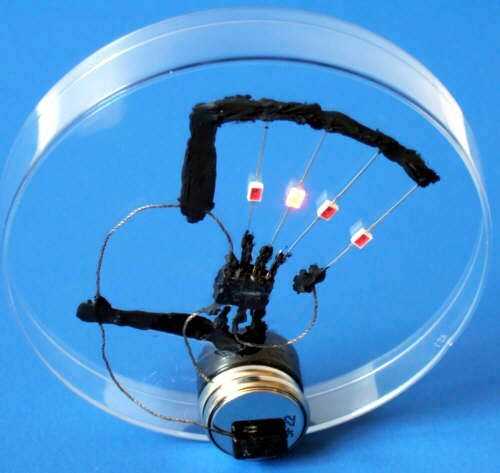

Una vez había pegado un circuito con pegamento conductivo (Foto 2) y comprobar el circuito de una docena de veces y todavía no funciona. Así que finalmente sacó un óhmetro y comprobado para cortos. Resultó una capa delgada de negro pegamento conductor era cortocircuitar uno de los pasadores de programa a tierra. El pegamento negro en el negro IC Picaxe era casi invisible.
Una Junta de soldadura mala puede ocurrir, pero es raro. Impaciencia: no calentar la articulación suficiente como usted de la soldadura, puede crear una conexión de alta resistencia. Asegúrese de que su final de juntas de soldadura limpia y brillante. A menos que sea una conexión de energía, la resistencia adicional no será generalmente un problema.
2. mal
Generalmente se busca en la parte superior de la placa de circuito y soldar la parte inferior de la placa del circuito mediante una vista superior esquemática. Es fácil de conseguir visualmente dado vuelta alrededor. Cuando hay una conexión incorrecta, esto puede requerir una nueva visualización de la situación. Para evitar los mismos errores de percepción, a menudo enciendo el esquemático y el circuito hacia abajo de la manera que estaba mirando y me revise de nuevo para ver que todas las conexiones son válidas. Percibir desde un punto de vista diferente puede revelar fallas.
3. ruido en el circuito o cerca de él
A-evitar ejecutar entradas al lado de salidas. Salidas pulsantes como PWM pueden transferir a través de la inducción a las entradas y crear un circuito errático. Amplificadores y reguladores micro son especialmente sensibles.
Un alambre muy largo entrado puede actuar como una antena y recoger ruido. En ese caso puede utilizar un cable blindado, con conexión a tierra.

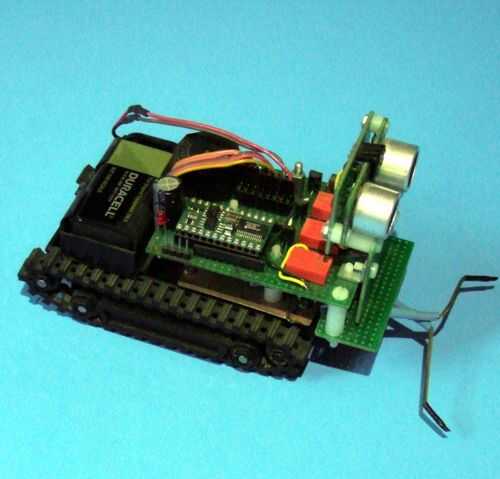

Cuando yo trabajaba en el robot sparky (Foto 3), tengo el circuito, trabajando bien cuando fue separado del cuerpo principal. Tan pronto como había montado con el cuerpo, comenzó a trabajar totalmente incoherente. Resultó la variable campo magnético de los motores fue reajustar de vez en cuando el micro controlador. He intentado una placa metálica conectada a tierra por encima de los motores, pero no tuvo efecto. Terminé levantando el micro controlador a una pulgada por lo que fue afectado por el ruido de los motores.

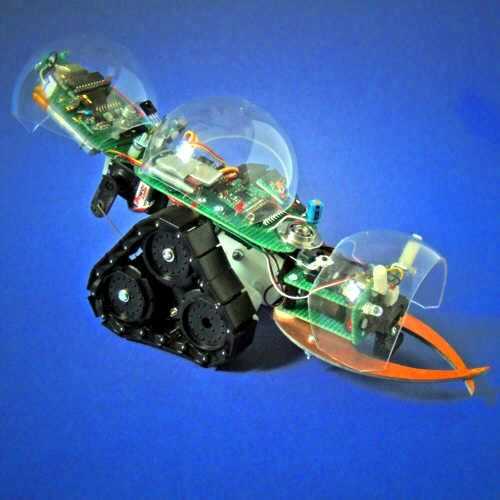

Trabajar en el robot hormiga (foto 4), había conectado un detector infrarrojo para el micro controlador y funcionó a la perfección en el protoboard. Una vez que conectado en el robot hormiga con todo a bordo, enloqueció. Resultó que el sharp infrarrojo detector estaba creando ruido que incapacitado el microcontrolador Picaxe. 20 uf desemparejamiento del condensador a través de la línea, cerca del detector infrarrojo, solucionado el problema.

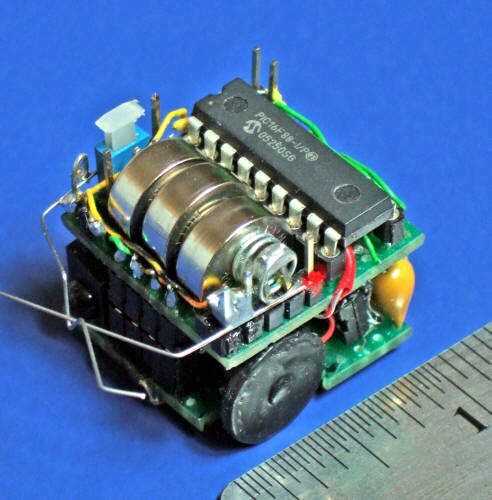

B-cuando se puede, es una buena idea tener dos fuentes de alimentación que comparten un terreno común. Uno para el circuito de control y otro para los motores, servos u otras cargas ruidosos. Cuando construí el robot de la pulgada cúbica (Fig 5) era capaz de ejecutar todo de una pila en un circuito muy bien por cable, pero tuvo la suerte de conseguir una forma con él.
C - con la lógica de circuitos y micro controladores, dejando flotante entrada pueden inutilizar el circuito. Entradas se deben a tierra o conectadas a V + a través de una resistencia de 4.7 a 10K ohm. De lo contrario la entrada puede actuar como una antena y recoger señales espurias de casa mantenga AC u otras fuentes.
4. mala alimentación
Asegúrese de que el suministro de energía proporciona energía a la derecha pone y no es ser más tensas. Si la alimentación es inadecuada para la tarea, se caída de voltaje y restablecer los reguladores micro o hacer otros componentes erráticos. Las baterías, sin carga, se pueden medir y tienen la tensión adecuada, pero cuando se conecta al circuito, el voltaje puede caer lo suficiente como para hacer inútil el circuito. Medir el voltaje de la batería bajo carga circuito real.
Una fuente de alimentación mal filtrada también puede crear ruido y causan problemas en los circuitos sensibles. Un valor grande condensador 20-200 uf cerca de la fuente de alimentación puede reducir el rizado de la tensión.
5. recalentamiento
Si el circuito es un transistor, resistencia o IC es demasiado caliente al tacto y no puede mantener el dedo sobre él durante varios segundos, algo anda mal. Dichos componentes pueden operar normalmente algo caliente, pero no caliente. Necesita una mayor resistencia de potencia o se sobrecarga su transistor o IC con demasiada corriente.
6. mal diseño supuestos
Con circuitos experimentales podemos hacer muchas suposiciones. En algún momento podemos conseguir lejos con él a veces no.
A menudo he subestimado la corriente que requieren motores y servos pequeños resultando en energía suministra sobrecalentamiento o cerrándose.

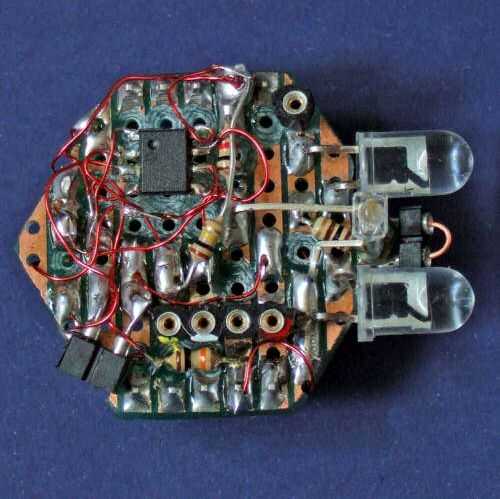

Si el tamaño no es un problema, deje más espacio que cree que necesita para adaptarse a los componentes principales. Embalaje demasiado apretado puede hacer soldadura difícil y lento y aumentar la probabilidad de problemas de ruido entre los componentes. PIC 1 era difícil porque estaba tratando de montar un control remoto en un anillo de la soldadura.
Es tentador para diseñar como si el circuito va a funcionar la primera vez cada vez. Es raramente el caso. Una mejor manera es diseñar con la asunción que tendrá que depurar. Diseño de puntos de conexión como pasadores, enchufes o cables temporales que dan acceso al medir corriente y voltaje en el circuito real.
7. malos componentes
Con alta calidad de hoy masa produce componentes electrónicos, componentes que no funcionan son extremadamente raros. Sin embargo es bastante fácil de recalentar un componente mientras se suelda y dañarlo. Transistores, diodos, ICs, y en menor medida, resistencias y condensadores son susceptibles al sobrecalentamiento mientras se suelda.
Que una vez conectado a un circuito de tres vías AC para una luz de casa. Constantemente se ha disparado el interruptor y después de una hora de control y doble verificación y triple comprobación de las conexiones, no tuve ninguna pista. Finalmente, sacó el medidor y determinó que el nuevo interruptor de tres vías tenía un cortocircuito interno.
Circuitos, como la vida, no siempre resultan de la manera que esperábamos. La habilidad de ver claramente donde fuimos mal y correcto para él, es un arte que requiere paciencia y honestidad.
