Paso 3: El circuito

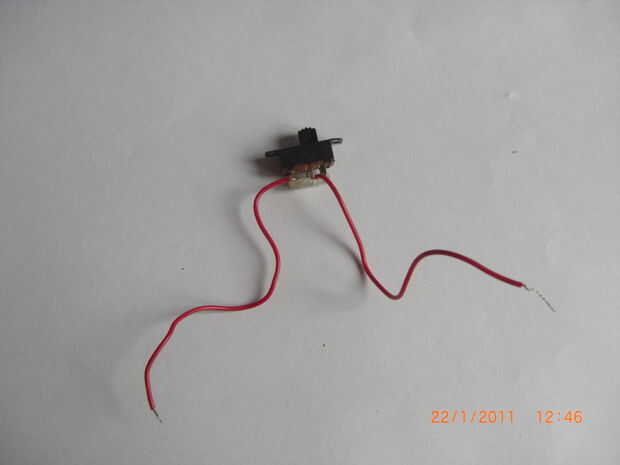

A continuación, cierre el interruptor de carga de la soldadura y añadir cables de extensión que puede soldar el soporte de batería con un interruptor. Este es su interruptor de carga y debe ser un interruptor sobre la palanca para que un lado se carga y el otro es seguridad para que nunca puede disparar mientras se activa el circuito de carga. Si lo hace no dañar la pistola de bobina pero es una buena práctica no hacerlo, especialmente al actualizar a una pistola de bobina de red funciona.

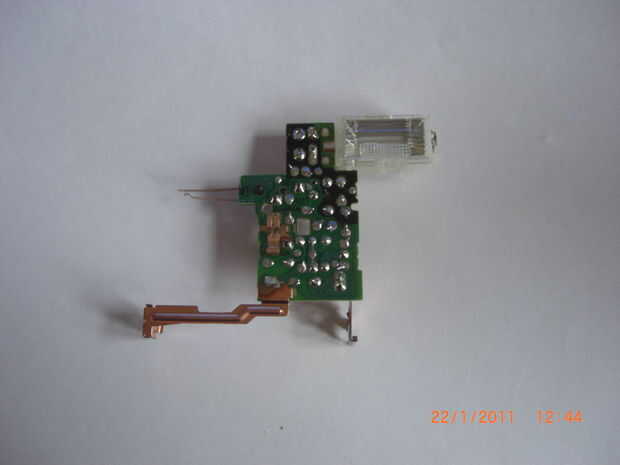

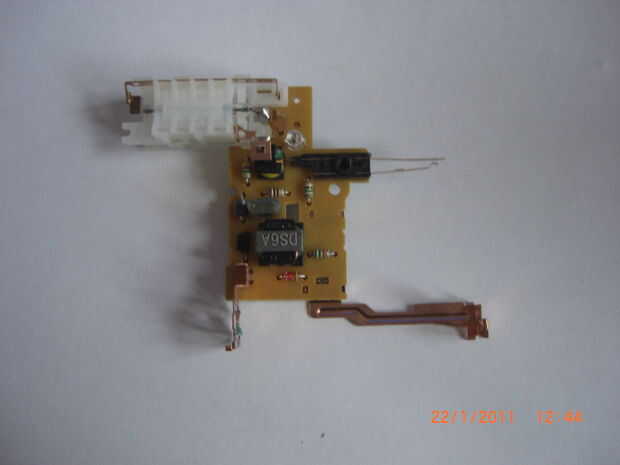

Retire el tubo de flash y teniendo cuidado de recordar la polaridad del condensador. De soldadura en cables nuevos del circuito donde antes estaba conectado el condensador.

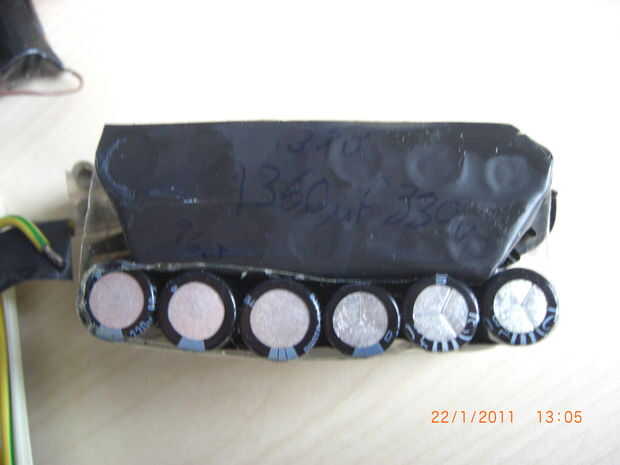

Tome sus condensadores, esencialmente que desea tanto como sea posible y soldarlos en paralelo para que todas las patas negativas están conectadas en un carril y todas las patas positivas están conectadas en un carril separado. Suelde los cables del circuito de carga para el Banco.

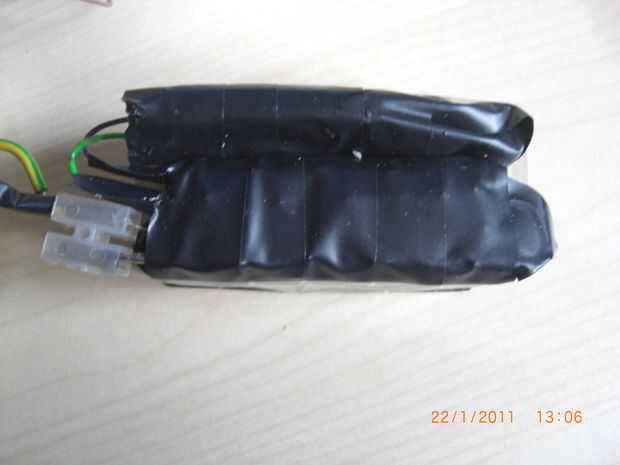

La soldadura en los dos cables más gordos se puede encontrar desde el Banco de condensador a la bobina y aislar todo el circuito con termocontraíble, cinta aislante y pegamento caliente del derretimiento. Usted no quiere cualquier posibilidad de que accidentalmente puede electrocutar a ti mismo. Le advertirá ahora, duele... MUCHO... y cuando ya tienes un banco de sobre 50J puede hacerte sensación muy malos. No es una experiencia agradable.

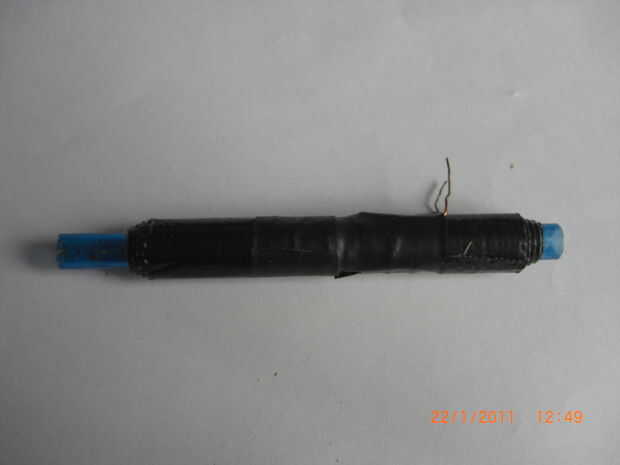

La soldadura en el interruptor del empuje en línea con el positivo del Banco de la tapa y luego a la bobina que acaba envuelto.

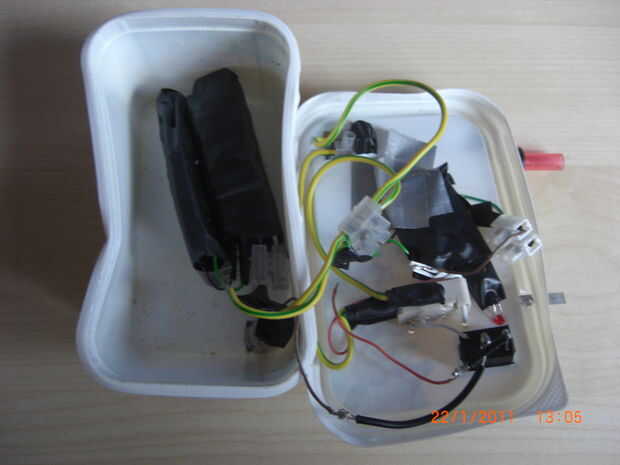

Poner este circuito en una bonita caja de plástico y su listo para ir!
