Paso 3: impresión 3D

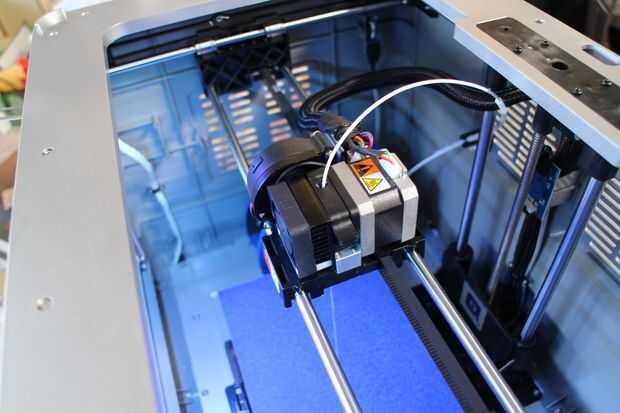

LF eres nuevo en impresión 3D, Compruebe hacia fuera este instructable fundamentos impresión 3D por Printeraction. Es una gran manera de empezar. Usé una Dremel 3D Builder de la Idea para este proyecto, pero podría funcionar prácticamente cualquier FDM impreso.
Este es un gran proyecto que incluye 39 piezas impresas 3D, asi que tengan paciencia! Orientación es muy importante para obtener buenos resultados. Me parece que es una buena regla para encontrar el área plano más grande de un modelo y girarlo para que está en contacto con la cama de la construcción.
El proceso de impresión es básicamente el siguiente:
- Diseño de la pieza en fusión 360
- Exportar las partes como archivos STL
- Abra los archivos STL en Print Studio, combinarlos como desee con la orientación correcta
- Exportar a una tarjeta SD para la impresora
Los archivos incluidos en este paso son F3D (los archivos originales del diseño con todas las piezas ensambladas) y STL (el exportado archivos listo para impresión 3D.
- Tapa (1): Se trata de la pieza de arriba a que 6 clip fijación para sostener los frascos de agua y hielo.
- Anillo medio (1): Esta es la pieza central que conecte 6 clips para sostener el filtro / frascos de café.
- Anillo inferior (1): Este anillo estabiliza la conexión entre los postes verticales y los postes diagonales.
- Clip (12): Estos sujetadores para sostener los 12 frascos.
- Manga de clip (12): Estas conectarlas a los con el fin de asegurar el ajuste apropiado al ring tapa y media.
- Codo (6): Estos conectan los postes verticales de 18" a los postes 5" diagonal y se pegan para el anillo inferior.
- Pie (6): Estos se interconectan para crear la base.
- Embudo manga (6): Estos ofrecen cuna para los embudos del fliter que permite que el aire pase libremente, evitando los filtros se desborde.
