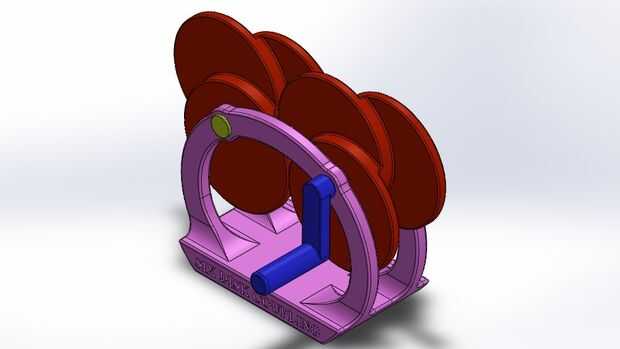

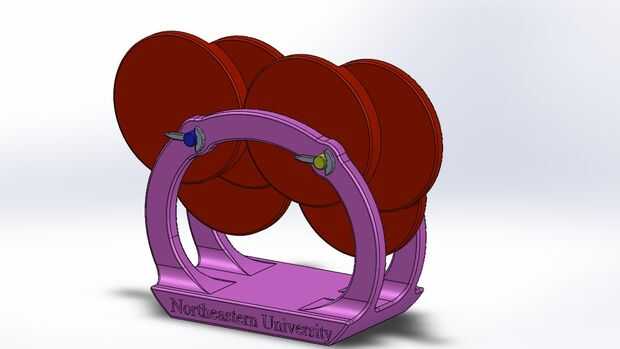

un acoplamiento es un dispositivo usado para conectar dos ejes paralelos juntos con el fin de la energía que transmite. Este acoplamiento transmite movimiento de rotación de un eje a otro. Este acoplador utiliza un método de contacto directo para girar dos ejes en la misma dirección. Hay tres discos montados en cada eje con un orificio aburrido por el disco que no es concéntrico a su diámetro exterior. Estos tres discos giran 120 º uno del otro. Cuando se gira el eje de entrada, el eje de salida gira a la misma velocidad debido a la interacción de la leva de los discos. Estos pasos sirven para aquellos que deseen 3D imprimir y montar el dispositivo de acoplamiento de disco 6. Estos pasos contienen información acerca de cómo "proceso" y montar piezas individuales en el dispositivo final.

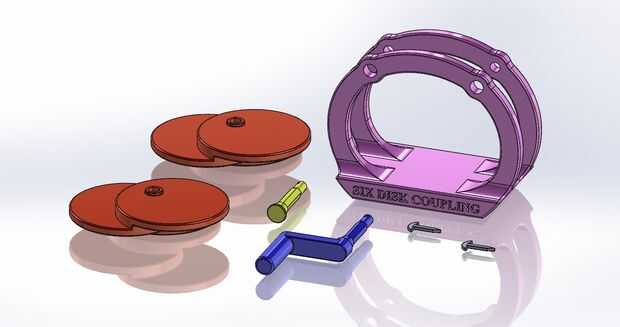

Los 5 diferentes componentes del dispositivo son los siguientes;
1. 3 discos fundidos (2)
2. cigüeñal (1)
3. eje (1)
4. flecha Pin (2)
5. base (1)
El Plan de lección para el mecanismo de acoplamiento de disco 6 se adjunta a esta página para los profesores que deseen enseñar a los estudiantes sobre este dispositivo.
Nota de post procesamiento: Si va a imprimir con una impresora FDM debe esperar pequeñas crestas en las partes donde la extrusora último toca la pieza. Inspeccione cuidadosamente cada pieza después de que se impriman para estas pequeñas imperfecciones, obstaculizará el funcionamiento de su dispositivo.
