555 LED intermitente - Inicio (8 / 10 paso)

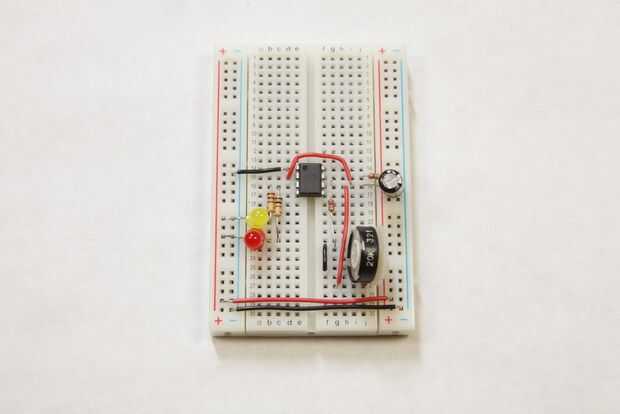

Paso 8: Pin #7

  1. Conectar la resistencia de 2.2 k a:

    1. Pin de LM555 #7
    2. Pin de alimentación del potenciómetro de 20K
  2. Conecte la resistencia de 4,7 k a la corriente.
