5500mW láser grabador / cortador (6 / 11 paso)

Paso 6: Configuración de Software

El software tiene muchos parámetros. No hay esas normas para él, tienes que elegir diferentes valores de acuerdo con las situaciones reales. Explico cada uno de los parámetros, si comprende los parámetros que usted puede jugar fácilmente con ellos para conseguir el mejor resultado.

Los parámetros son:

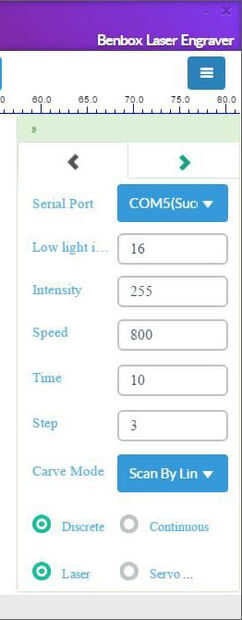

Primera página

Intensidad: 0-255 establece la potencia del láser mediante el control de voltaje (PWM) a la cabeza del láser. (No tiene ningún efecto en la mayoría de los sistemas)

Velocidad: Establece cómo rápido el láser cabeza se mueve a través de la superficie de trabajo (el factor principal para ajustar la quema).

Tiempo: Tiempo se utiliza en modo discreto y afecta a cuánto está el láser en para cada pixel (mayor tiempo = más densidad de energía)

Paso: Paso es la distancia que se movió cuando utilice los botones de control de eje (no se cambia la salida).

Modo de tallar: Puede ser i) unidireccional (de izquierda a derecha), ii) Z para bi-direccional (izquierda-derecha-izquierda etc.) o contorno para cortar una forma.

Discretas: El láser en cada píxel basándose en el valor de tiempo de paradas, es más lento pero más preciso.

Continua : analiza la cabeza y pulsos del laser - es más rápido pero menos preciso.

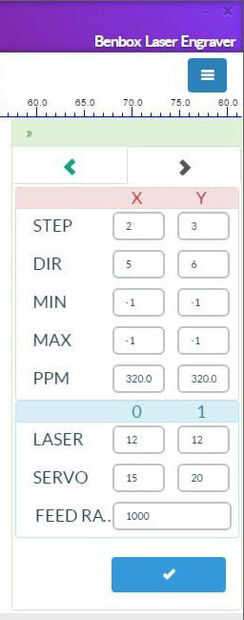

Segunda página

Paso: Pin de control de impulsos del motor paso a paso salidas de Arduino.

DIR: Pin de control de dirección del motor paso a paso salidas de Arduino.

MIN y MAX: Para limitar el pin de control PPM (modulación de posición de pulso).

PPM: Cambiar el tamaño de escala de dibujo de cambio. PPM debe ser 320 para X e Y conseguir el buen resultado.

Láser: Número de pin de control de módulo del laser. Láser de encendido/apagado debe ser 12 o 11 Si utiliza el modo PWM (hay un puente en el Arduino Nano para cambiar esto)

SERVO: Número de pin de control.

Velocidad de avance: Velocidad de avance es la velocidad máxima cuando el láser está apagado.

Nota: En la segunda página, tienes que cambiar sólo la necesidad de PPM y Rate.No de alimentación para cambiar los otros parámetros si no eres un experto.


Crédito: laserengraverforum
