55 galones tambor Vertical aerogenerador de eje (VAWT) (6 / 7 paso)

Paso 6: Hacer que los cojinetes

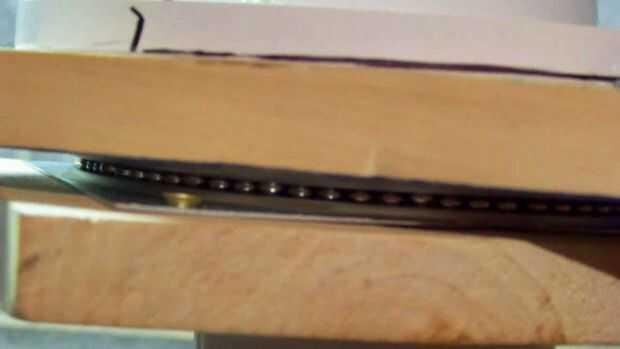

Ahora fabricar cojinetes. Aquí usamos "Lazy Susan" rodamientos para soportar la turbina.

Ahora armar los conjuntos de rodamiento.

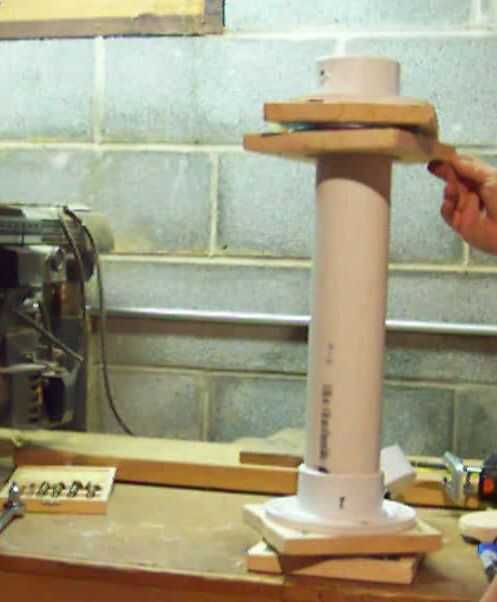

Usando una brida, Susan perezosa del cojinete y madera, juntar dos conjuntos de rodamiento como se muestra.

Las piezas cuadradas de madera se toman de la tabla de 1 "x 8". 4 1/2" agujeros se perforan a través del centro. Asegúrese de que utilice un punzón para marcar los agujeros para el lazy suzan. la brida del suelo y para el punto de centro del 4 1/2" pulgada agujero a perforar antes de hacer alguna perforación o usted no será capaz de centro de la bandeja giratoria alrededor del agujero que es muy importante evitar la precesión. Después de los agujeros es perforado barniz la madera con barniz de espato.

Siga las instrucciones en el Lazy Susan para fijar a la madera.

Por último, montar una brida en la Asamblea. Perfore un agujero a través de la brida como se muestra abajo y un tornillo de madera o metal de hoja en el agujero (pero no que sobresale en el centro).

Más tarde el tornillo se fije a la tubería de pvc.

Tornillos de fijación del rodamiento a la madera deben ser sujetar con pernos. Si es necesario avellanar, perfore un agujero avellanado en la madera.
