Lamentablemente no tengo fotos del proceso de elaboración, pero voy a intentar explicar el proceso de creación de esta unidad flash USB. Aquí va:

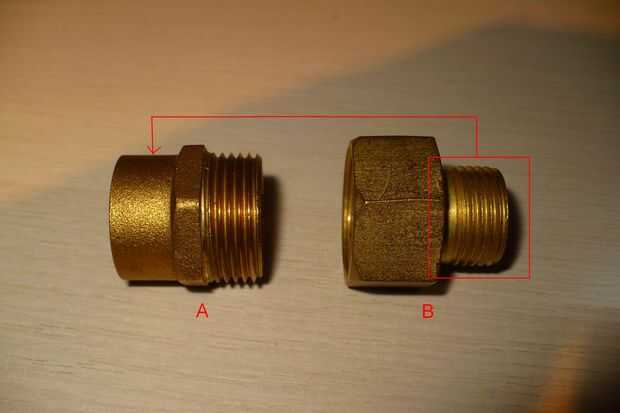

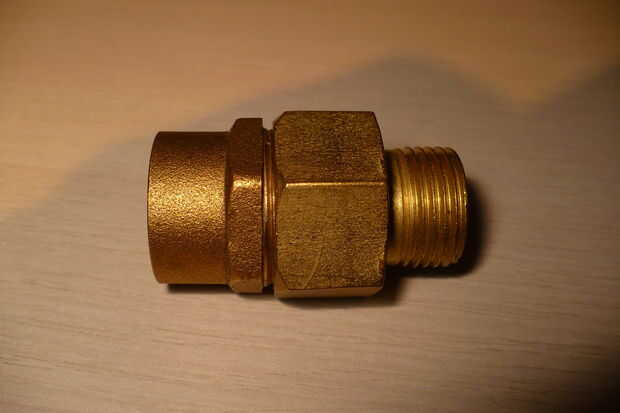

1. obtener una conexión como en la figura 1. El de la imagen es más grande que la que ocuparse, pero el príncipe es el mismo. Usted tiene que tener una pieza (A) que tiene un hilo en el exterior en un extremo, y en la otra caben dentro de un tubo de cobre de 15 mm de diámetro. La otra pieza (B) debe tener un hilo en el interior en un extremo y en el otro extremo también puede caber un tubo de cobre con un diámetro de 15 mm (en la foto tiene un hilo de rosca pero debe ser como el lado izquierdo de la pieza "A")
2. tomar un archivo y abajo la forma hexagonal de dos piezas hasta que queden redondas.
3. tomar un tubo de cobre con diámetro de 18 mm y corte a la longitud deseada.

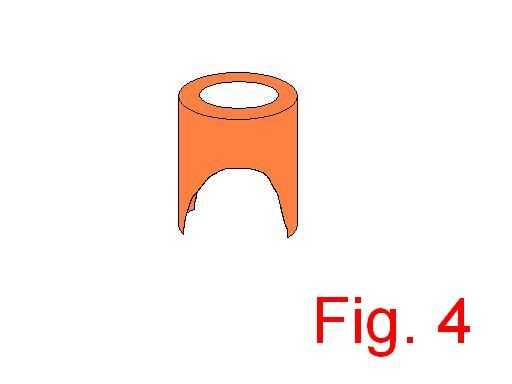

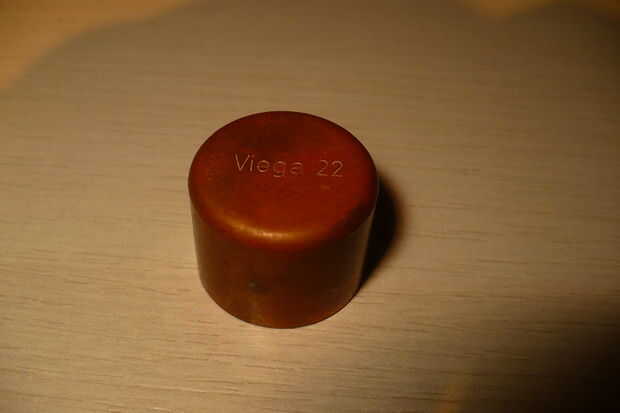

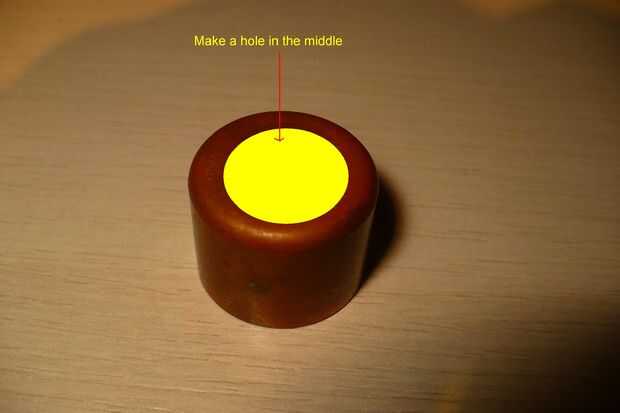

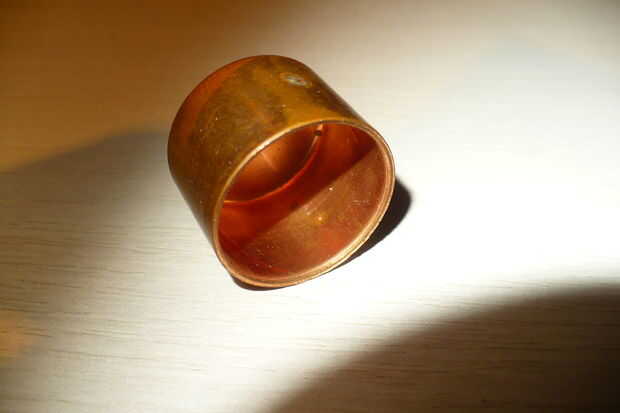

4. Tome un pedazo de cobre final como el de la figura 2. El diámetro de esta pieza debe ser el mismo que el diámetro de la tubería de cobre (deben caber en un tubo de 15 mm). Perfore un agujero en ella para que puede insertar un LED (fig. 3). Usé un LED transparente grande que corté por la mitad porque sólo necesitaba la cúpula superior que forma parte. Tomar una lima redonda y un hacer un chanel como el de la figura 4
5. hacer un agujero en el tubo de cobre para que usted puede insertar la pieza final.

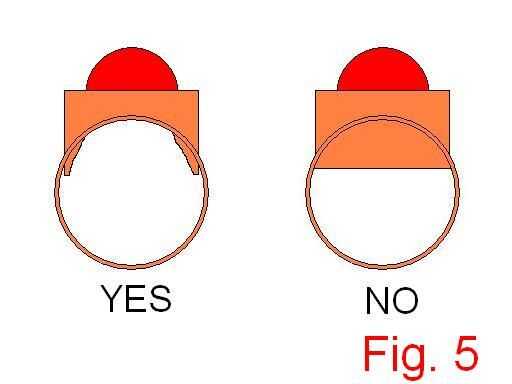

6. hacer un adorno de alambre alrededor de la final cobre por lo que se cubren todos los espacios vacíos entre el tubo de cobre y el cobre final. Soldadura de todos juntos. Asegúrese de la profundidad que empuje la pieza de extremo en el tubo de cobre, debe tener espacio para la unidad flash. (fig. 5)
7. Haga 3 discos de cobre. Uno para la espalda final, uno para la tapa de uno para la parte delantera, a través de la bruja el adaptador USB macho pasará. Para esta toma un pedazo de cobre tubo un corte en su longitud. Ampliar el corte con un destornillador o lo que le cand encontrar y trabaja para usted. Ponlo sobre una superficie plana y golpear con un martillo hasta obtener una hoja de cobre. Marca 3 discos y recorte con un formón. El cobre es un material suave, no tendrá problemas al hacerlo. Al hacerlo no tienes que cortar la forma exacta. Corte un pedazo más grande y darle la forma final con un archivo.
8. Tome uno de los tres discos y hacer un agujero para que el conector USB se ajusta a través de. Usted puede hacer esto de dos maneras: 1) hacer un agujero en el centro del disco lo suficientemente grande para insertar un archivo pequeño pero no más grande que el grosor del USB del enchufe. Utilizar el archivo para darle su forma. 2) corte el disco en dos un uso un archivo para hacer la forma del agujero.
9. un disco en la tapa (B) de la soldadura.
10. el disco con el agujero rectangular (o las dos piezas si han elegido la segunda variante) de la soldadura al frente (A) de la USB. Asegúrese de que el enchufe del USB puede pasar a través.
11. la parte "A" a la tubería de cobre de la soldadura. Asegúrese de que alinear correctamente el LED con el conector USB.
12. Abra la unidad Flash y cubrir el circuito con una capa fina de silicio. Lo hice para proteger del calor y para que sea impermeable.
13 la luz... Si tu pendrive tiene un LED y se puede hacer caber bajo el LED grande entonces es genial. Mi unidad flash tenía un SMD LED en la parte delantera... No pude hacerlo. Así que mi solución fue tomar una luz roja de intensidad alta LED una potencia desde el conector USB. La USB utiliza 4 pines. Los dos en el centro son para los datos de envío y receiveing y los dos a los lados son sistemas de alimentación de 5V (+ y -). No conecte el LED directamente a los sistemas de alimentación USB porque calentar y quemar. Utilice una resistencia cuando conecting. No recuerdo el valor exacto de mi rezistor pero puede experimentar con distintos valores y ver qué pasa.
14. hacer los adornos de alambre de cobre. Las piezas pequeñas de latón que he usado en los extremos del cable son los de cuerdas de la guitarra.
15. Inserte la unidad flash en el tubo de cobre de la parte trasera. Poner algunos más silicona dentro de la tubería que va arreglar todo en su lugar.
17. el disco restante en la parte posterior de la soldadura y poner un adorno si quieres.
16. introducir la cúpula transparente de LED en el agujero y pegar con cuidado en el lugar.
17 el final.
