Paso 3: Resumen BOM y pensamientos parte 1 (Hardware)
Extrusiones de aluminio:
Ordené a través de Motedis, porque me basé en Dinamarca eran lo más barato que pude encontrar.
He comprado:
ranura de 20 x 20 tipo 6
Longitud: 1060 mm x 8, opcionalmente 2 más para una tapa y x para la rigidez.
Longitud: 300 mm x 4
Longitud: 660 mm x 4, opcionalmente 4 más para una tapa.
Longitud: 2000 m m, baches y otros proyectos.
tuve que cortar una pieza extra de 64mm de largo para los pasos de eje, que puede así comprar directamente si va a copiar la construcción 1:1 y no van con una estructura NEMA 11.
Doble bola coger x 2 para una tapa, son aun no implementado, y no estoy seguro lo harán sin algunos hacking.
Guías lineales + vitaminas diversos:
Ordené a través de OpenBuilds Partsstore
No pude encontrar las tuercas en t más barato en cualquier parte, y puesto que usted va a necesitar muchodecido hacer mi compra de guías lineales desde aquí.
Puede ir con el diseño de ranura en V y alterar la compra de extrusión, intercambiando 2 longitudes de 66cm a extrusión de ranura en V y con carril incorporado. pero me gustaría perder el espacio de corte en mi diseño de KISS'ing la etapa de carril linear. Me gusta beso generalmente pero prioridad mi huella aquí aka no ahorra tiempo. Ganarás menos piezas impresos pero más máquina, porque puede tocar el final de la extrusión de X directamente a una placa OpenBuild, que se ejecutará en la ranura de ranura en V, pero como se puede ver en una foto, usted necesitará encontrar 1mm por lo menos, a lo largo de la etapa Y para dar cabida a esta función integrada.
He comprado:
OpenRail – negro anodizado x 6 1000 mm
Tuercas tee (paquete de 25) x 8, comprar un montón, esto es un guesstimation.
X 9 Kit de rueda de OpenBuilds doble V
polea de sincronismo de aluminio de 5 mm MXL x 3
X 20 correa MXL (1/4)
Los espaciadores excéntricos x 3
Kit de polea tensora lisa x 3
Perfil bajo los tornillos M5 x lo que usted piensa que necesitará. Había utilizado para algunas cosas al azar alrededor de la láser, pero de 10mm 6mm en su mayor parte, necesitarás estos para el montaje de los rieles y algunas muchas de las impresiones para la integridad. Además estos no son los más baratos pero sin duda son el perfil más bajo que encontré. Mucho amaba :)
X & steppers de eje y y Z-etapa correa:
Pedido de Zapp automatización Ltd.
He comprado:
X 1 SY35ST28-0504A alto esfuerzo de torsión híbrido Motor paso a paso , para el eje x
HTD 5 MM paso (9 mm.), 2525-5 M-9 m m x 1, para el eje z, el tamaño lo que estaba a la mano en el tiempo pedido, impresos poleas y salvó un montón de dinero en eso.
Eje y:
También he comprado varios doble con NEMA 11 steppers y los probé para el tamaño de un láser de aspecto elegante. No va a ocurrir para mí, pero si para usted!
Estoy simplemente harto de tirar el dinero en el láser sin ningún progreso, porque estamos hablando de mm de espacio de corte, pero un montón de hacks en el dimensionamiento del terminal más tarde desechando la NEMA 11 construir.
Qué podría hacer que no hice porque fui beso en una etapa crucial, es comprar dos SY28STH51-0674A alto esfuerzo de torsión híbrido motores paso a paso y funcionando en el mismo controlador paso a paso, directamente en las dos etapas Y poleas, que le dará par y la velocidad suficiente para el funcionamiento de la etapa Y sin saltarse.
Compré el mismo modelo pero doble varilla, se trabajaría en un escenario más pequeño pero no era ningún bueno en esta escala por un período más largo y a veces se atasque.
Lo que he hecho para compensar está adoptando Y etapa dual con NEMA 17 motor paso a paso de mi K40 original en el nuevo láser, con grandes resultados y sin problemas.
Este paso a paso es una sin marca paso a paso así que no hay mucho para ir en busca por desgracia, pero sobre todo cualquier viejo 17 NEMA conducirá mi setup i belive.
Diversos vitaminas:

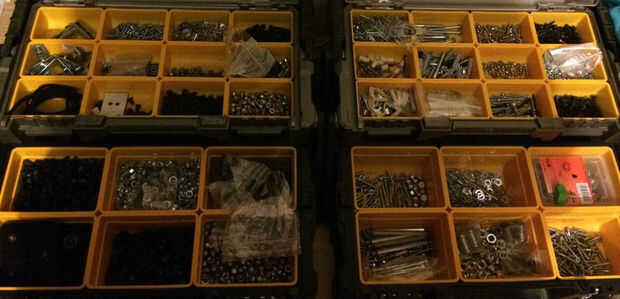

Mayoría de tuerca y tornillos fueron ordenados de estos chicos bolte TJ, es un sitio danés, así es anyones supongo que si quieren enviar a usted.
Compré de dimensiones y de lo que era barato, pero tenía en mente que i quería que fuera fácil de trabajar en relación de herramientas, tan sólo elegí dentro de los pernos de cabeza hexagonal. Negro, por supuesto, a menos que inoxidable eran mucho más baratos:).
Estos tornillos es lo que usé de tamaño M3, M5 y M6, compré estas en los tamaños que serían todo lo interno. Haz varios tamaños si no tienes la capacidad de cortar a la medida cuando sea necesario. No tengo un tornillos y tuerca de contar, y no planes de lo aparte rasgado para hacer un kit :)
Yo he usado M3 para el montaje paso a paso (si vas con NEMA 11 necesitarás 8pcs x M2.5 en la longitud correcta) y diversos electrónica de montaje.
M5 para construcción general de la estructura y eje.
M6 fue utilizado para la construcción de la etapa Z puesto que tenía una tensión más alta en él con un cinturón más grande que abarca una distancia más grande, si tiene que reconstruir los aparejos para apoyar ambos lados de la polea fácilmente podría escala a M5 así. He utilizado 4 x M6x25 con tuercas de seguridad en total.
Usé la barra roscada M5 como unidad de potencia en el eje y.
Tenía a la mano M6 rosca tuercas varilla y (bloqueo) y utiliza para la etapa Z y para otras cosas menores.

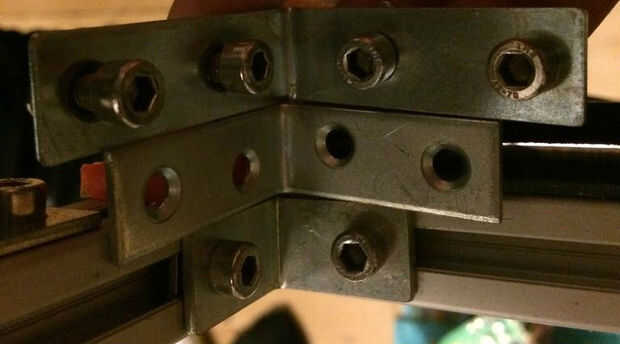

Para celebrar todos juntos he optado por simple angleiron de la ferretería local, como estas. Algunos i has molido abajo, pero terminó por todo lo encontrar que necesitaba en las dimensiones correctas al final.
Smoothrod 8OD, usé 2 x 30 cm(frontmounting), cm(backmounting) 2 x 18 y 2 x 90 cm para la tabla de Z-etapa.
De Alumeco (compañía internacional, enviar a por lo menos toda la UE) que compré:
Un tramo de Perfil de aluminio en forma de L de 1000mmx40x20 como plataforma para la etapa X cable dragchain y lightmount.
Dos longitudes de 6000mmx20x2 flatprofile, picado a 56cm y perforado para crear una tabla Z-etapa.
Rodamientos de bolas utilizados fueron:
X 4 rodamientos de 5 mm ID (Tamiya 1150 cojinetes ABEC 9) usado con cuando se ejecuta la doble eje y estafado.
ID 6mm rodamientos (MR126 ZZ) para la etapa Z he usado 16, dos para cada bloque, comprar tantos como se piensa sobre el uso de impresión /.
Rodamientos de 8 mm ID (LM8UU) x 4 para el movimiento de fase Z.
Cable de arrastre cadena longitud 2000 mm, he conseguido ejecutar mi ayuda de aire y todo mi cableado a través de estos y se ajustan sobre una protuberancia. Ideal para una configuración ajustada!
