4 x 4 x 4 cubo del LED RGB (13 / 32 paso)

Paso 13: conexión de las columnas

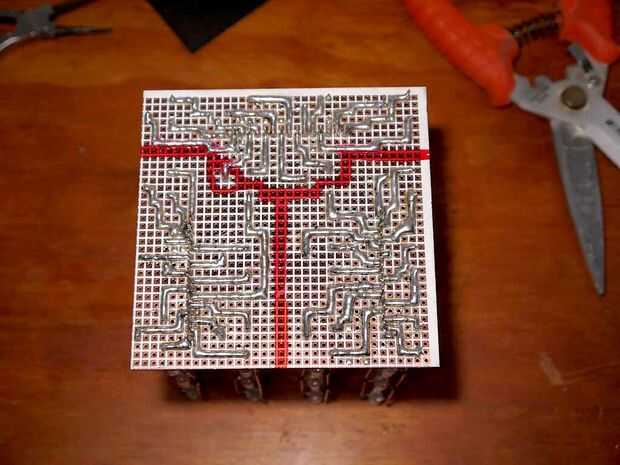

Ahora falta conectarse todas las columnas el pasador más cercano en una de las 3 cabeceras macho, no importa lo que conectas donde, puede ayudarse dividiendo el PCB en sectores con un marcador, dejando los cables de 16 para cada sector y la correspondiente rúbrica. para conectarlos todos que juntos utilizó una técnica de seguimiento de soldadura (Foto 1), me encanta como ahorra toneladas de cableado y es rápido, fácil y confiable, pero requiere un poco de práctica, por lo que recomiendo que hagas algunos rastros de la prueba en una de las piezas de desecho de PCB hemos partido del corte. también, un PCB con pads cuadrados funciona mejor con esta técnica.
