Ésta es una simple TV-B-Gone hecha completamente de piezas de tenía por ahí. No tiene ninguna placa de circuito, y a todas las piezas se sueldan juntos. Te incluyo algunas breves instrucciones porque algunas personas querrán hacer uno ellos mismos.
No tengo ningún oscilador externo, pero el interior parece lo suficientemente precisa y ha trabajado en cada TV lo he probado. Puede variar con las condiciones extremas de temperatura, sin embargo. Tengo un interno a ejecutar código de Ladyada sin modificar apagando el fusible para la opción de reloj de "división por ocho".
Materiales:
- Attiny85v-10pu
- zócalo de 8 pines del IC; no es necesario
- Condensadores de filtro; no es necesario pero utilizó
- Pequeño botón táctil
- Visible LED y resistencia; no se requiere
- 4 LEDS IR con 2 resistencias, puede sólo usar uno si usted no cuida sobre gama.
- 2 soporte de la batería del AA
Así que si estás en un presupuesto mínimo pelado, sólo se podrían utilizar el microcontrolador, interruptor y un LED IR.
Herramientas:
- Soldador con estaño
- Manos (recomendadas)
- Ordenador con software de programación y un programador AVR

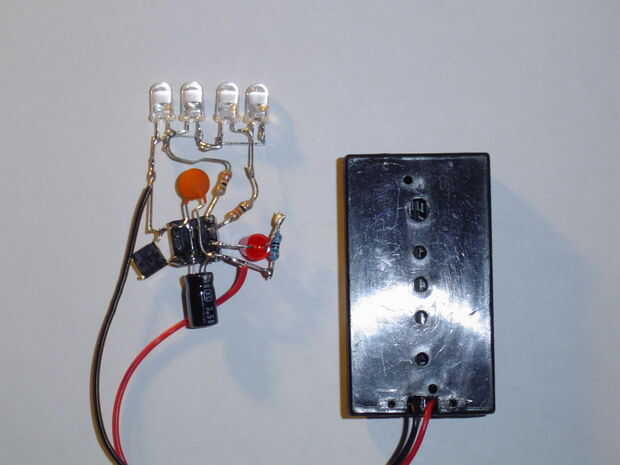

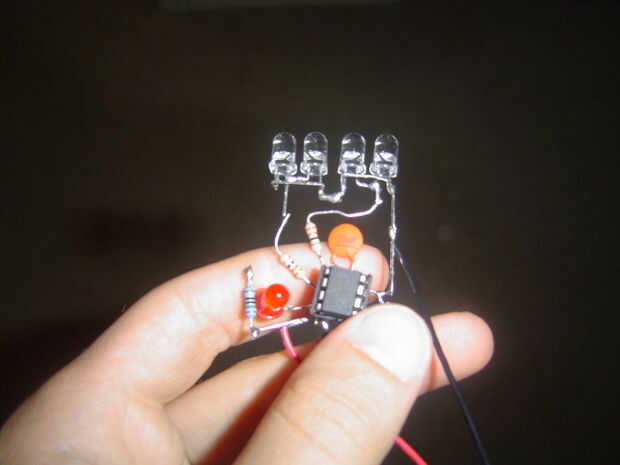

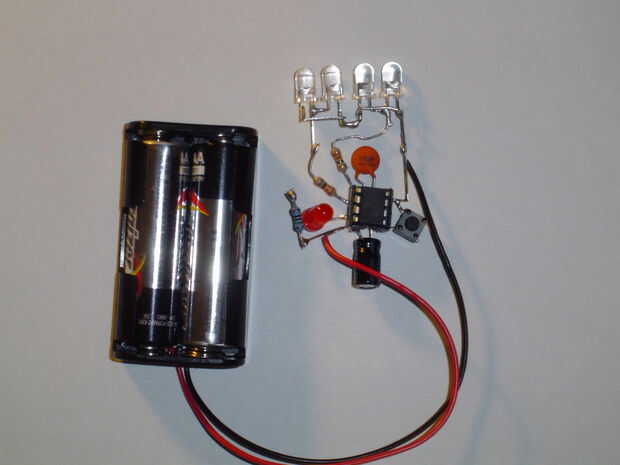

Puedes mirar las fotos para averiguar cómo soldar entre sí, sólo asegúrese de que poner el código en el chip antes de enganchar para arriba!
Mina tiene una gama bastante decente teniendo en cuenta que usé señal de muy baja potencia LED, unos 10 metros (33 pies) o menos.
Si alguien hace esto, por favor enviar fotos! Comentarios, preguntas y calificaciones son apreciadas!
