3D Robot esquelético impresión (2 / 5 paso)

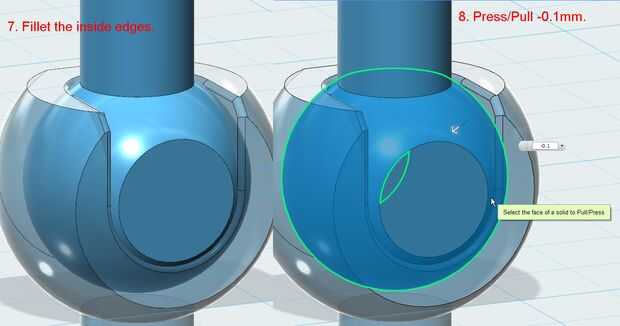

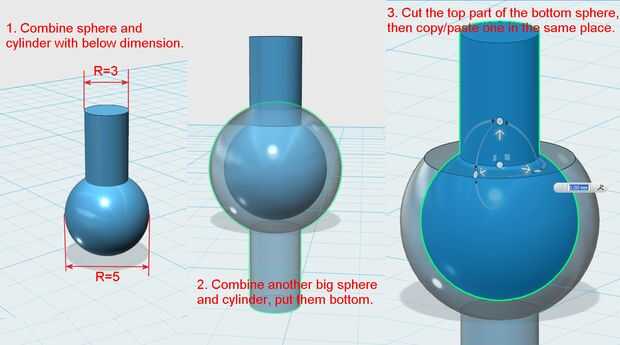

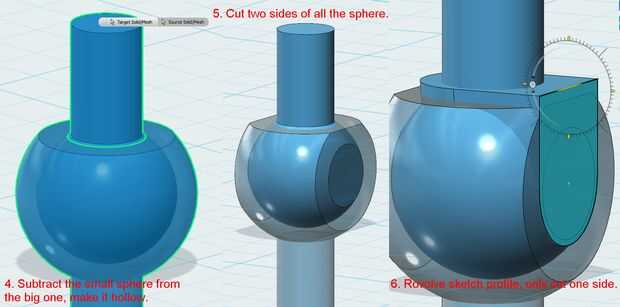

Paso 2: Diseñar y probar las juntas

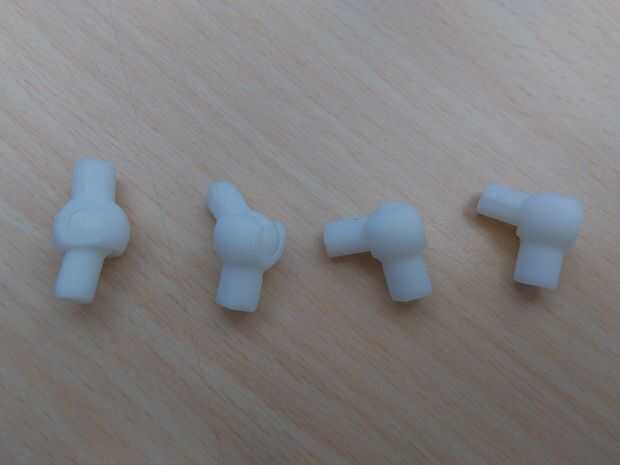

Este paso fue muy importante para este proyecto. Debes tratar de imprimir todos los tipos de empalmes con autorización distinta, para averiguar la mejor combinación. Impresora 3D diferentes con diferentes filamentos, la separación será muy distinto caso. ABS fue mejor que PLA para imprimir estructuras conjuntas, especialmente para la articulación de rótula.

Aquí está mi investigación en la impresora 3D diferentes y filamento para su referencia:

Impresora + filamento | Espacio libre

--------------------------------------------------------------------

MakerBot + PLA | 0.4 mm, difícil de separar

A. 2 + ABS | 0,1 mm, un poco difícil de separar

A. 2 + PLA | 0.2 mm, difícil de separar

Por lo tanto, necesita diseñar la articulación e imprimir hacia fuera, sienta la articulación, apretado o suelto era no el mejor. A continuación, modificar su diseño e imprimir. Repita este flujo de trabajo varios, creo que usted debe puede encontrar una.

Una vez con éxito, será fácil para usted para pasar al siguiente paso.
