3D para imprimir – reloj de escritorio de gran escala Divers Watch (11 / 12 paso)

Paso 11: Instrucciones de montaje – las manos de reloj

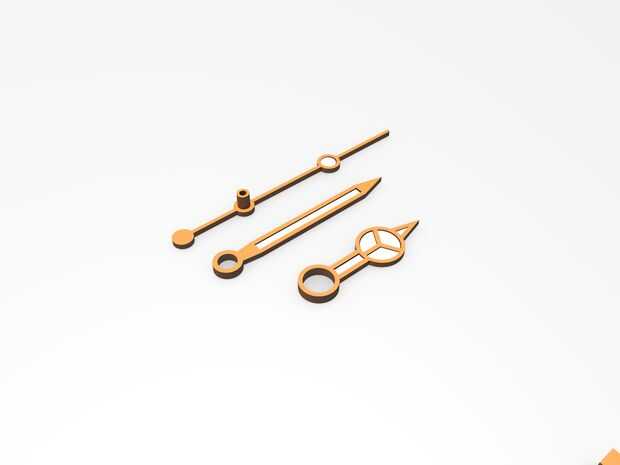

1. Retire todo el material de apoyo de las piezas impresas y posición como se muestra arriba:

Hands.STL

Hands_inserts.STL

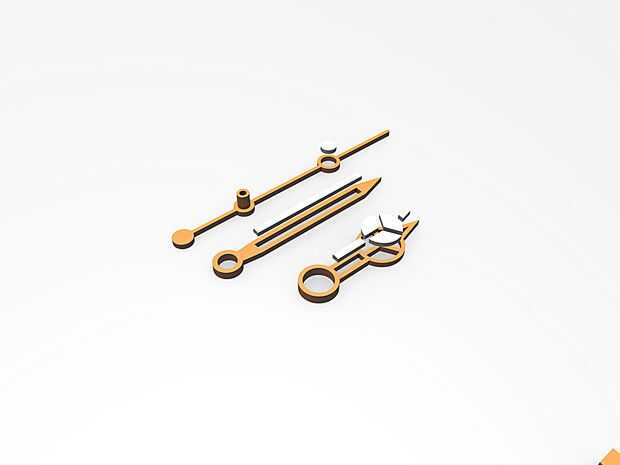

2. pegue la 'inserción' en las manos.

Nota: El ajuste de estas piezas depende de la calidad de impresión y la resolución de la impresora - esto es una prueba real!
Algunos ajuste será necesario.

3. obtener un movimiento de reloj de cuarzo de batería (movimiento de barrido, versión de ejes cortos):http://www.maplin.co.uk/p/quartz-clock-movement-yu...

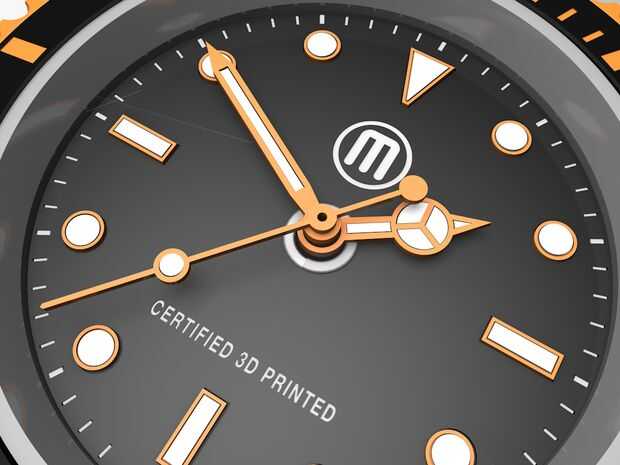

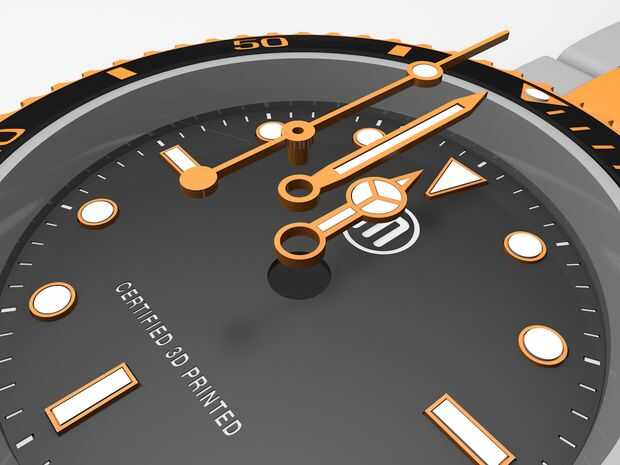

4. Retire el movimiento 'gancho colgante' si y fijar el movimiento a través de la cara y conecte las manos.

Nota: El ajuste de las manos en los ejes dependerá de la calidad de impresión y la resolución de la impresora - esto es una prueba real! Se requiera algún ajuste para sujetar las manos sobre cada eje y permite rotación libre.

Cola ligeramente un diámetro de 100m disco acrílico http://www.sheetplastics.co.uk/Acrylic_Disc_Circl... en el anillo del cuerpo principal.
