3D OpenSAM impreso cámara estabilizador Steadicam cardán (3 / 4 paso)

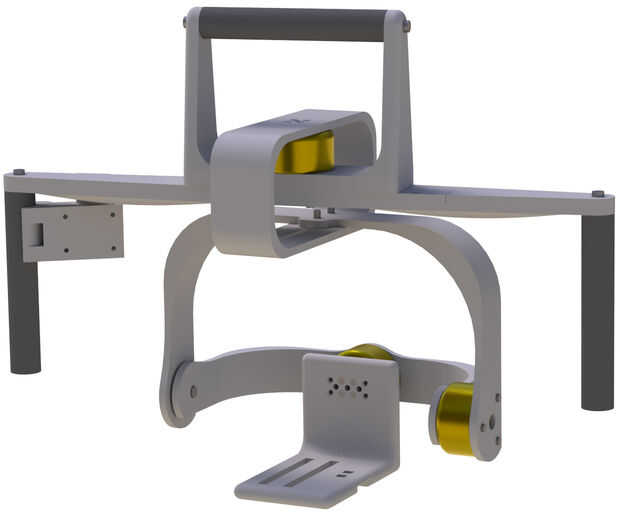

Paso 3: Montar OpenSAM

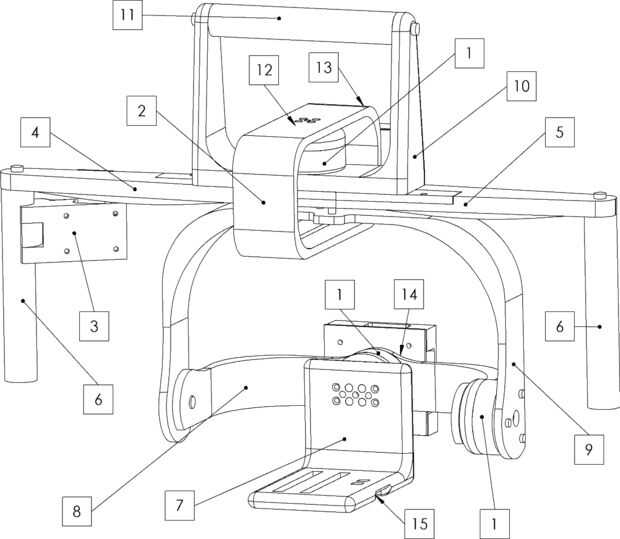

1. [15] se encuentra montado por debajo de parte [7] usando dos tornillos de 4.5mm y tuercas.
2. Un motor (parte [1]) se une en la parte posterior de la parte [7] utilizando cuatro tornillos M3. Elige los agujeros en la parte [7] de modo que cuando una cámara se monta en uno de los orificios de la parte dos inferior, centro de la masa de la cámara se alinee con el eje de rotación del motor.
3. Montaje parte [8] en el motor (parte [1]) con tres tornillos M2.5.
4. El caso de la placa base BaseCam se coloca en la posición [14] en la parte posterior parte [8] usando un sujetador reattachable de su elección. Si cualquier cosa siempre debe de freno o una parte debería obtener actualizada, reemplazando la parte es mucho más fácil.
5. La placa base BaseCam está montada en el caso
6. Poner un motor nuevo en parte [8] utilizando cuatro tornillos de 3mm.
7. Parte [9] es a través de la parte [2] y a parte [8] con un tornillo de 4.5mm en un lado y tres tornillos M2.5 en el motor (parte [1])
8. Poner [4] y [5] usando M3 tornillos y tuercas, para montar el manillar.
9. Monte el último motor (parte [1]) en el manillar utilizando tres tornillos M2.5. Si se utiliza la empuñadura sencilla (parte [10]), debe ser montado entre el manillar y el nuevo motor y así el M2.5 25 mm de largo.
10. Poner el manillar a través de la parte [2] y montado en el motor superior usando cuatro tornillos M3.
11. Utilice dos tornillos de 4mm y tuercas para sujetar y colocar el centro de la masa de la cámara alineado con el eje de rotación del motor.
12. Montar ambas partes [6] al manillar mediante dos tornillos para madera larga (longitud aprox. 80mm).

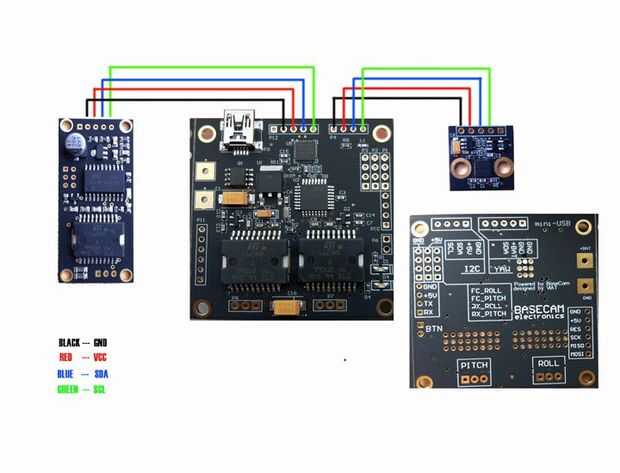

13. Poner la palanca de mando en la parte [3] y montarlo en la parte derecha [6] con un cintillo. El joystick del alambre conectando la a bordo 5V y GND a la palanca de mando y conectar el BTN en la placa base al suroeste y GND en el joystick. Esto significa que tienes que combinar dos cables en uno de los pines GND en el joystick. Por último, la VRy y VRx en el joystick entran RX_ROLL y RX_PITCH en la placa base.
14. Si se monta la parte [10], parte [11] Fije utilizando tornillos para madera de tamaño adecuado.
15. El caso de la Junta de orientación BaseCam se coloca en la posición [13] en la parte posterior parte [8] usando un sujetador reattachable de su elección.
16. La Junta de orientación BaseCam montada en el cas.
17. La batería se coloca en la posición [12] en la parte posterior parte [8] usando un sujetador reattachable de su elección.
