3D modelado de objetos simples en SolidWorks (4 / 7 paso)

Paso 4: Hacer de la forma

1. Seleccione la tecla de línea de la barra de herramientas en la parte superior de la pantalla (figura 2 ).

2. Haga clic en el borde izquierdo de su rectángulo, asegurándose de que la línea vuelve naranja antes de hacer clic (figura 3 ). Después de esto, haga clic en el punto anaranjado en el centro de la línea superior, esto debe hacer una línea entre estos puntos. Después de esto, haga clic en un punto en el borde derecho del rectángulo. Presione esc para salir de la herramienta de línea.

3. a continuación relacionamos las dos líneas que acaba de dibujar. Mueva el ratón hasta el punto donde se conecta la nueva línea a la orilla izquierda de su rectángulo. Este punto se volverá naranja. Manteniendo pulsada la tecla Ctrl, haga clic en el mismo punto en el lado derecho de su rectángulo. En la barra de la izquierda, seleccione Horizontal en el menú de Añadir relaciones . Esto refieren los puntos horizontalmente. Haga clic en la marca de verificación verde.

4. utilizando la herramienta cota inteligente, haga clic en la esquina superior derecha del rectángulo, entonces el punto donde el borde derecho de la nueva línea intersecta el borde derecho de la línea. Arrastre esta a la derecha otra vez como antes, esta vez entrar "3" en el cuadro que aparece. Esto definirá los bordes de los triángulos como 3 pulgadas.

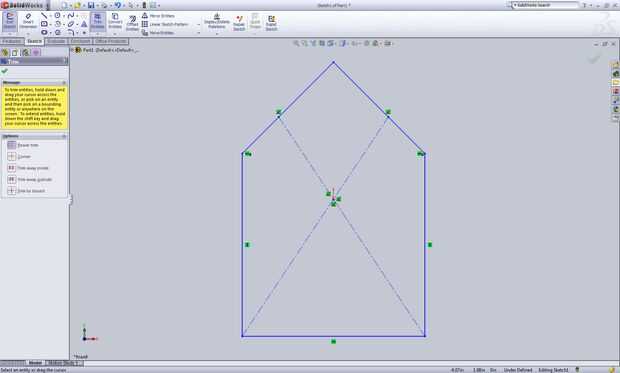

5. el siguiente paso es recortar las esquinas de la caja. En la barra de herramientas "dibujo" haga clic en "Recortar entidades". Simplemente haga clic y arrastre el cursor a través de las líneas que desea eliminar, en este caso la parte superior izquierda y derecha de los bordes del rectángulo, así como la línea en la parte superior. Cuando esto haya terminado, cierre la herramienta de recorte seleccionando la marca de verificación verde. En este punto, tu bosquejo debe parecerse figura 1 .

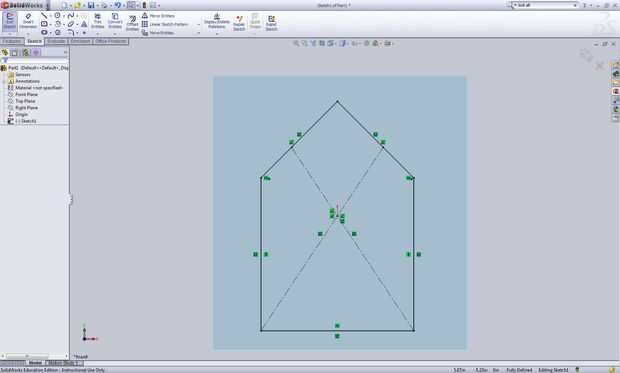

6. el último paso es volver a bloquear en las dimensiones. Para ello, haga clic fuera del dibujo y arrastre un cuadro alrededor del bosquejo entero (figura 4 ). En la barra de herramientas izquierda, seleccione fijar para bloquear en las dimensiones.
