Paso 2: Hacer un montón de medidas
Extraer dimensiones críticas de un diagrama dibujado a mano antiguo 105 año

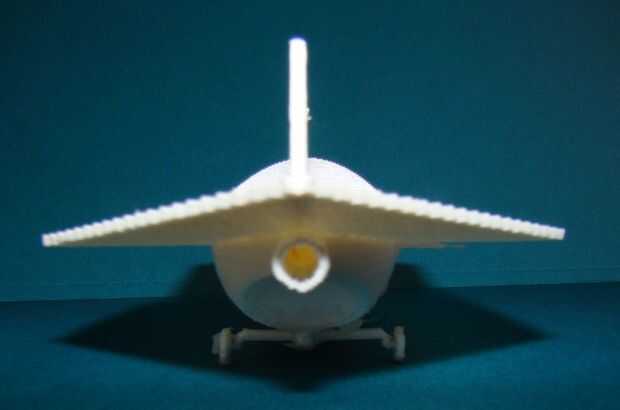

Este fue el paso clave en el proceso. Porque los dibujos de la patente no mostraron cualquier dimensión, tenía que encontrar una manera de extraer las dimensiones de cada parte del avión.
La primera vez que lo hice, usé un proceso manual intensivo que era bastante propenso a error. Imprimí el pdf del patente dibujo y utiliza una regla para dibujar líneas horizontales y verticales a través de puntos claves en el cuerpo de la aeronave. Luego usé la regla para medir las distancias entre estas líneas. El problema con este enfoque es que no soy muy bueno dibujando líneas perfectamente horizontales y verticales. Como resultado, algunas de mis medidas fueron, que hicieron que todo encajan como algo hecho por M.C. Escher.
Finalmente me di cuenta de que hay una forma mucho más fácil hacerlo. Simplemente carga el pdf directamente de la patente en Publisher y esa herramienta se utiliza para dibujar líneas a través de los puntos clave. Con la regla incorporada y la posición del cursor en la barra de estado, fue muy fácil obtener los valores correctos para estas mediciones. Obviamente se puede utilizar cualquier herramienta que le permite dibujar líneas rectas en una imagen y medir la distancia entre puntos. He usado Publisher porque es conveniente.
Crear un módulo de python para definir estas medidas
Entonces entré en todos estos valores en un módulo de python y escribió un pequeño código para realizar algunas comprobaciones de coherencia. Si el mismo punto apareció en dos o más perspectivas en el dibujo de mi bisabuelo, que quería asegurarse de que las diferentes mediciones para él emparejado. Estos controles revelaron algunas inconsistencias menores entre las tres perspectivas. Hice mi mejor esfuerzo para resolver estos pero en un par de casos, tuve que mover de un tirón una moneda para saber que medida mejor representado su intención.

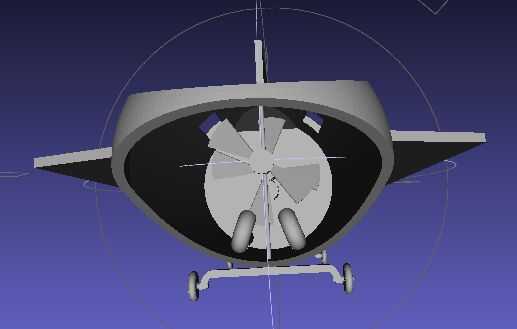

Este módulo es fundamental porque al empezar a escribir código OpenSCAD, esto es de dónde provienen las dimensiones para todas las partes de su avión. Sin embargo, es importante tener en cuenta que este módulo es totalmente independiente del programa de CAD. Si quiero usar otro tipo de tecnología en el futuro, este módulo puede ser utilizado como-es.
