Paso 2: Determine las dimensiones de las muñecas.
Determinar las dimensiones de la serie requiere matemáticas ☺
Un enfoque sería aumentar (o disminuir) el tamaño de cada miembro de la serie con el mismo paso absoluta. Pero entonces los pasos relativamente pequeños y más pequeños. La curva de la parte superior de las figuras de pie al lado de uno llega a ser más planas y más planas, que no se ve OK. También, en el caso del gato, me encontré con un problema no hay suficiente espacio para las orejas. Podría mirar este enfoque como el aumento del techo interior con incrementos constantes. Como las orejas seguir "creciendo", en un momento determinado la brecha se convierte a pequeño para ellos.
El enfoque básico de ampliar cada figura siguiente con el mismo factor hace literalmente crecer exponencialmente, haciendo las muñecas más grandes rápidamente. Así que debe tener el factor tan pequeño como sea posible. Y la línea curva por la parte superior de figuras parado al lado de uno no se ve bien.
Para hacer una línea recta, usted tiene que tomar en cuenta que la distancia entre las muñecas no cambia. Así que utilicé esta fórmula para calcular el tamaño de cada gato:
miembro de ancho I + 1 = (miembro de ancho + constante la distancia entre) * factor – distancia constante entre
Entonces el factor de cambio de tamaño de diseño 123D se calcula como sigue: miembros de ancho + 1 / miembro de anchura

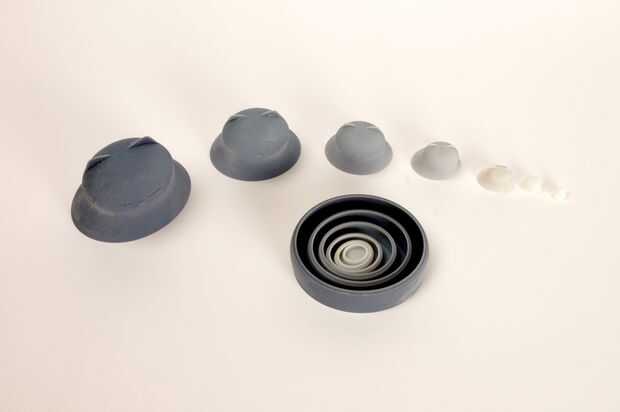

El número máximo del conjunto es determinado por el grosor de la pared permitiendo espacio para otro más pequeño. Escala la pared con el mismo factor es un desperdicio de material y hace pesado el resultado final. El cut-out para un borde, para que las partes medio ajuste mutuamente, es lo que determina el espesor. Por ejemplo un grueso de pared de 1,5 mm permite una llanta de 0,8 mm en la parte inferior la mitad y unos 0,7 mm a la izquierda después de hacer el recorte en la parte superior la mitad. En realidad, debido a la forma convexa queda un poco menos de 0,7 mm. En teoría puede cambiar el espesor de pared después de la cáscara con la función de "Extracción de prensa", pero que resultó para ser limitada. En un cierto tiempo esto ya no funcionó, en particular cuando ya se agregó el borde de la guarnición de arriba a abajo.
Para formas más regulares, como la forma de la típica muñeca rusa, puede hacer las muñecas muy cerca uno del otro y forma un gran número en un cierto tamaño. Cuando imprimirlas todas a la vez y como te anidados debe obviamente mantener un espacio para las piezas no imprimir Unido uno al otro. El Objet Connex 500 esa brecha debe ser mayor de 0,2 mm. Pero aparte de las partes no ser impresas adjuntadas uno al otro, también es importante que se puede quitar el material de apoyo. No podía decir lo que de valor a tener en cuenta para, pero puedo confirmar que con la diferencia de un par de mm, hasta 0,5 mm en algunos lugares, eliminación del material de apoyo y separación de las partes realmente funcionó bastante bien.
