3D impreso Word Clock (3 / 9 paso)

Paso 3: esquemas

¿Lo siguiente fue elegir el microprocesador, el reloj IC, y cómo manejas todos los LEDs de todos modos?

Microprocesador. Soy familia PIC de Micrchip muy familiar, así que seleccioné el PIC16F688. Cuesta sólo $1,40. Wow.

Reloj IC. Quería alta exactitud, una interfaz en serie y batería de respaldo. El DS3231 es perfecto.

LED. Para blanca luz iluminación de fondo de cada palabra, estoy utilizando LEDs de Digikey 1080-1212-1. Son pequeños LEDs de montaje superficial que pueden manejar 30 mA de corriente máxima. Hay 72 LEDs en el reloj.

Controladores de LED. Quería ser capaz de atenuar los LEDs para que coincida con el nivel de luz en la habitación. Esto hace que el MAX7219 (o 7221) conducir una elección natural.

Miscellaneous. Completan la lista de piezas es una fotocélula CdS pequeños para detectar niveles de luz, un DIP switch para configurar opciones del reloj, dos botones para ajustar el tiempo, un sostenedor de batería CR2032 y fuente regulada 5V.

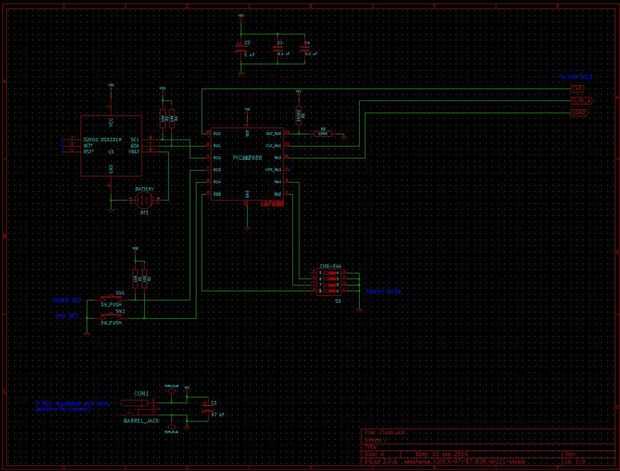

Entré en los esquemas con KiCAD y entonces utilizado KiCAD para diseño del tablero de PC. Puedo recomendar KiCAD. Encontré que necesitaba crear unos símbolos esquemáticos y huellas de la PC, pero el precio es correcto (es de código abierto y libre) y tiene una muy buena característica establecida. Hay no hay límites de tamaño de tablero y sin limitaciones de la capa. Dulce.
