3D impreso Star Trek Enterprise (2 / 5 paso)

Paso 2: Diseño en OpenSCAD

I created the design with OpenSCAD.  OpenSCAD es diferente que la mayoría 3D modelado programas: más bien que su diseño con una interfaz gráfica de usuario, escribir scripts que definen las formas geométricas de las piezas de su modelo y la colocación de las partes.  He utilizado OpenSCAD porque tengo antecedentes de programación y quería ver la diferencia entre los dos enfoques.  OpenSCAD es poderoso, pero en retrospectiva, hubiera sido mucho más rápido y probablemente más fácil de hacer este diseño simple utilizando una gráfica 3D modeling software como Autodesk Inventor o diseño 123D.

Básicamente hace lo que el script OpenSCAD es:

  • definir la sección del plato (dos conos Unidos uno al otro en los extremos de la amplia)
  • definir los motores (una esfera mitad incrustada en el frente de un cilindro, un cono en la parte trasera y un sólido rectangular en un ángulo para conectar al cuerpo principal)
  • definir el cuerpo principal (una esfera mitad incrustada en el frente de un cilindro y un sólido trapezoidal a la sección de plato y cilindro)

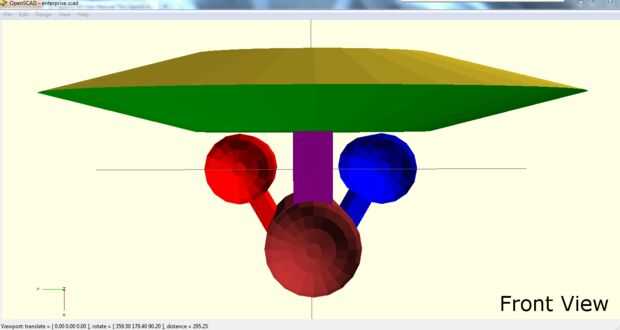

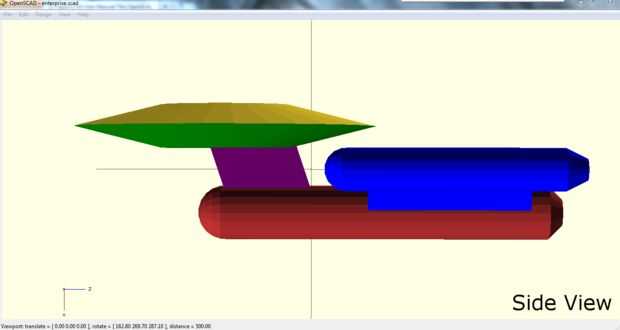

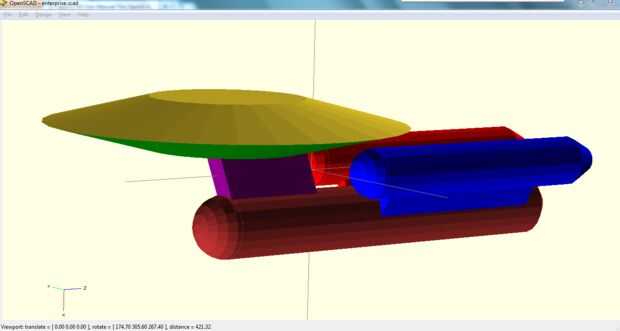

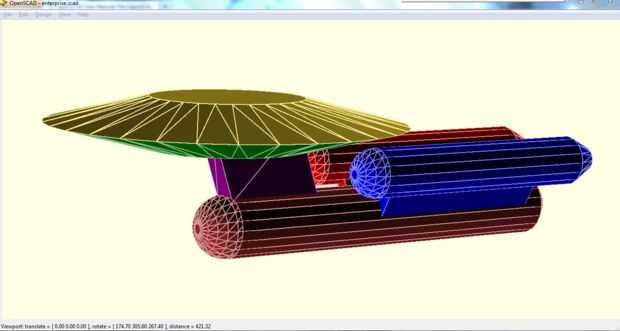

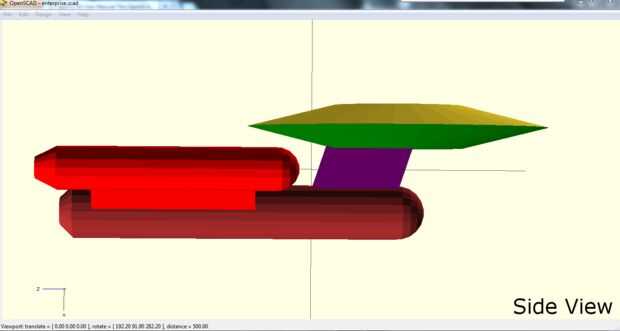

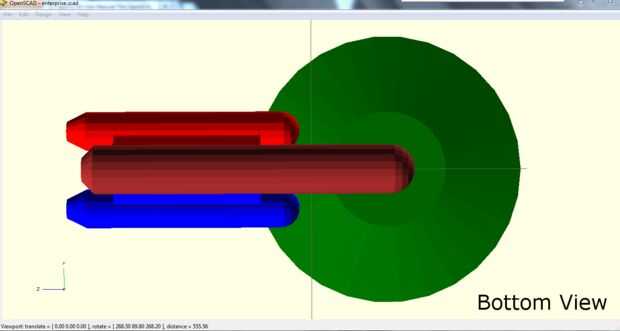

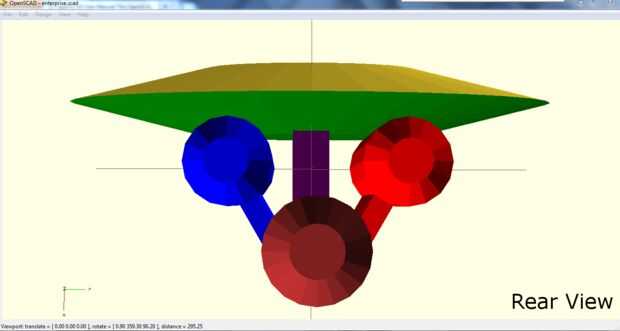

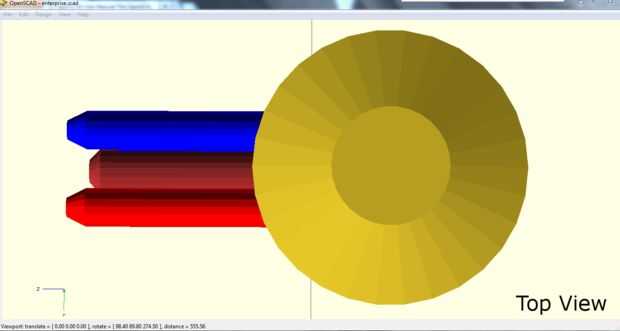

Se muestran varias vistas del modelo.  Los colores no tienen ningún efecto en el modelo impreso 3D - utilicé los colores que me ayude a depurar la secuencia de comandos y obtener la colocación correcta de las partes.

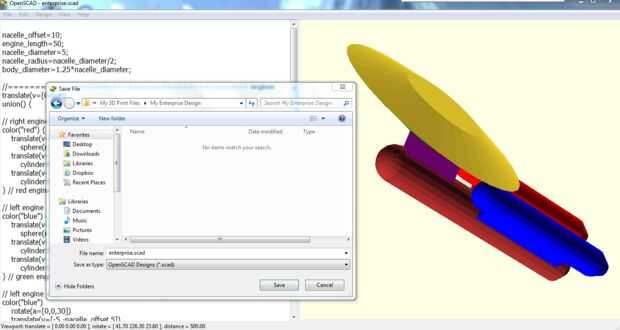

Después de que estaba satisfecho con el diseño, he creado un archivo STL del diseño con la opción "Guardar como..." en OpenSCAD como se muestra en la última captura de pantalla.

El guión de OpenSCAD y el archivo STL se unen.
