Paso 4: CAD consejos
Escoge tu plataforma CAD. Si aún no tiene una preferencia, me gusta OnShape (aunque es un poco limitado el almacenamiento de archivos para la versión gratuita). Autodesk Fusion360, Sketchup y Tinkercad son también populares. Le animo a probar unos cuantos diferentes y elija su favorito.
En general, este diseño no es demasiado complicado. Algunos huevo formas, algunos círculos, una línea ondulada y un zig zag. Las partes difíciles obtienen agujeros y conos alineados y conectados en el medio de superficies curvas y consiguiendo las piezas encajan pero todavía girar.
Hacer el huevo
Escoge tu avión de redacción.
Elegí el plano frontal ya que se trata de la orientación en que será el producto final. La mayoría de los dibujos se realizarán en este plano. Hacer un bosquejo de la forma que desee en el plano ha seleccionado (frontal plano para mí). Cuando se termina el bosquejo, para hacer su objeto sólido saca el bosquejo del plano medio. Esto coloca el plano de esbozo para las siguientes características en el centro de la parte.
Fabricación de los pins

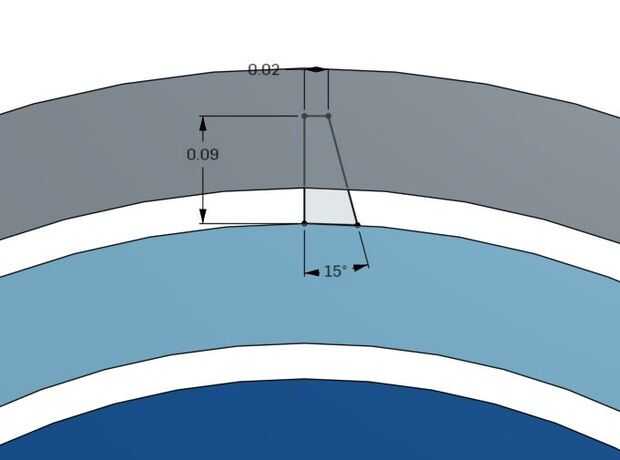

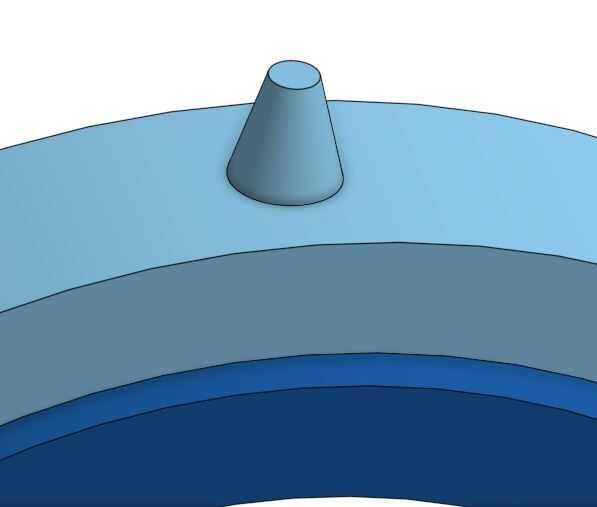

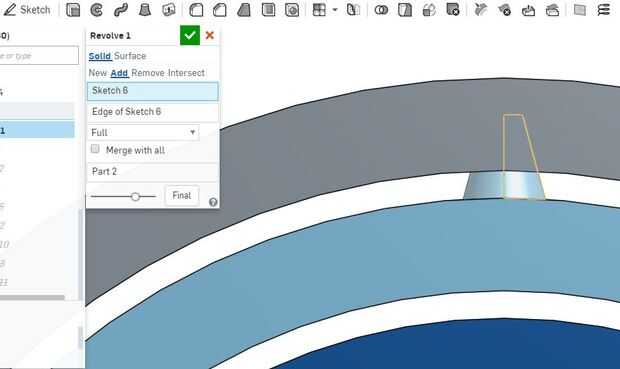

Para hacer los alfileres, usaremos la característica de girar en lugar de extrusión. Así que esboce la mitad de una sección 2D de pin sobre el plano. Haga clic en girar y seleccione el eje. Hecho! (fotos 1-3 en este paso de referencia)
Cortes de interfaz interfaz pin

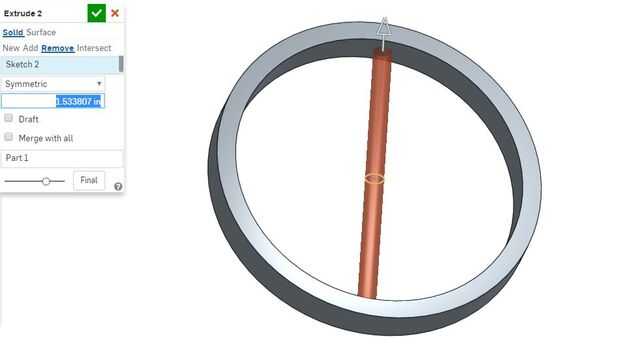

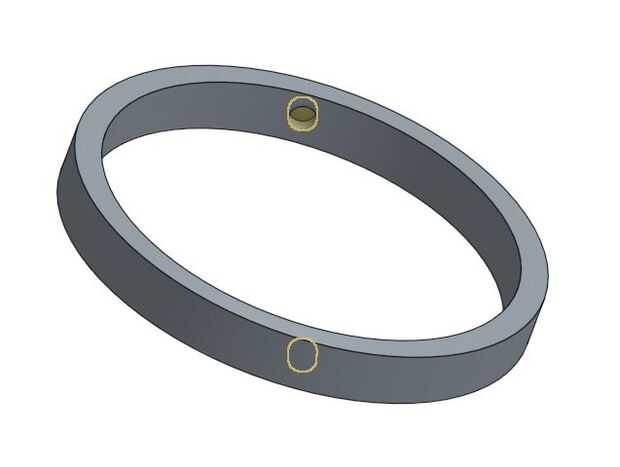

Hacer una revolución de corte para las clavijas de conexión utiliza prácticamente los mismos pasos. Esto funciona ok, pero utiliza un enfoque diferente ya que quería que los extremos de los pasadores de ser plana para mejor separación. De ensayo y error, extremos planos parecen hacer parte imprimir limpiador y girar mejor que utilizando conos con puntas filosas. Utilice el plano perpendicular, extruir corte medio plano. Continuar con el diseño. (cuadros 4 y 5 en este paso de referencia).
Hacer las cosas que cabe

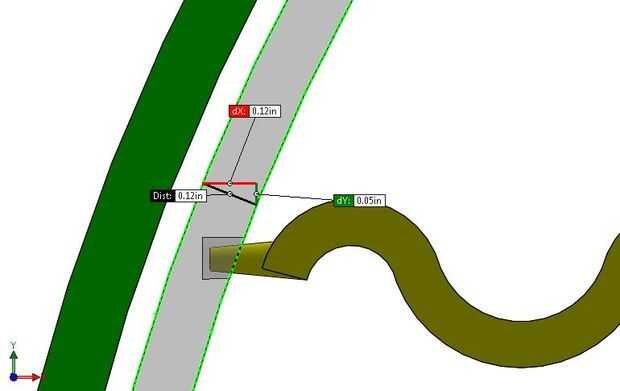

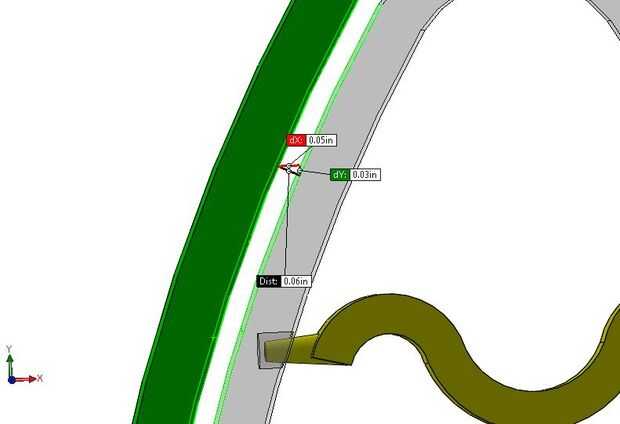

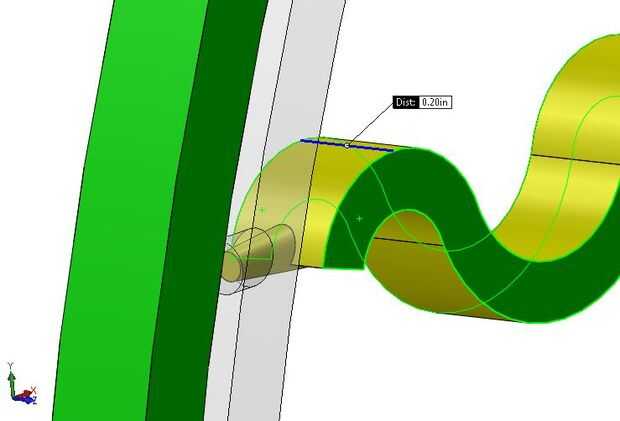

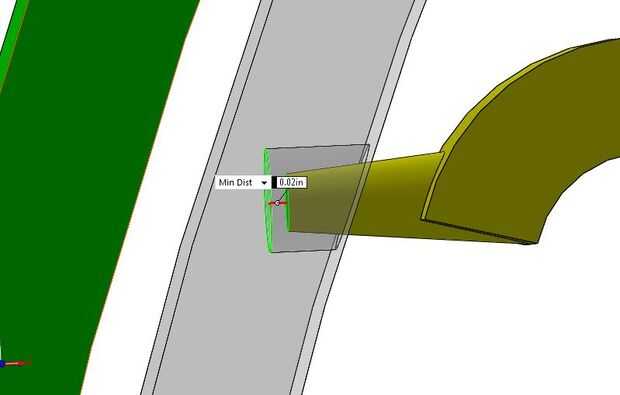

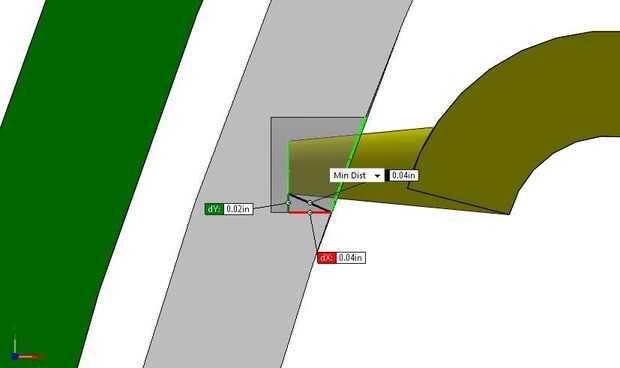

Mi desplazamiento de destino para el perno holgura del agujero fue 0,5 mm. Esto funcionó bastante bien para las articulaciones giratorias. Compromiso mínimo de 1mm para las juntas era un buen objetivo.
Espacio para el huevo al caso era alrededor de 1,5 mm. Esto le dio suficiente espacio para las piezas pasar uno al otro sin chocar. Espesor de piezas de unos 3mm de
Hubo algún ajuste menor, pero esto hizo mi prueba de trabajo concepto. (fotos 6-10 en este paso de referencia)
-

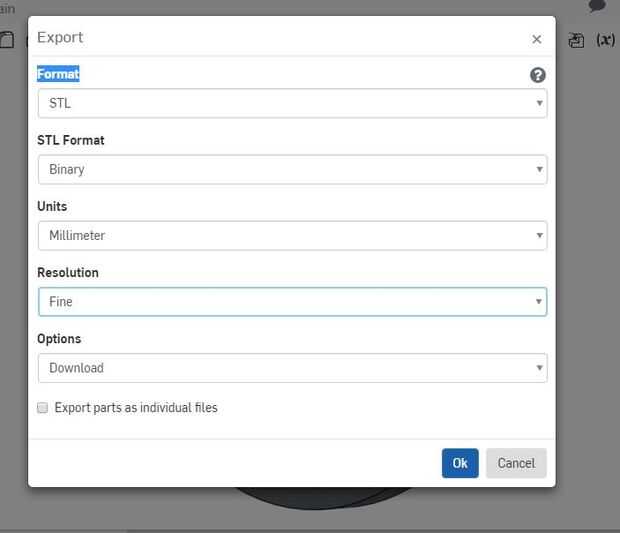

Una vez que estés feliz con tu diseño. Exportar como un archivo .stl y caer en tu favorito programa de corte de preparación para la impresión.
Siempre hay diferentes formas de cosas de diseño y plataformas de CAD no todos tienen las mismas herramientas. Este fue el camino más fácil sin crear geometría de referencia adicional.
