3D impreso Sensor de fuerza para el aula (4 / 8 paso)

Paso 4: Concepto de la base: su funcionamiento (Ley de Hooke)

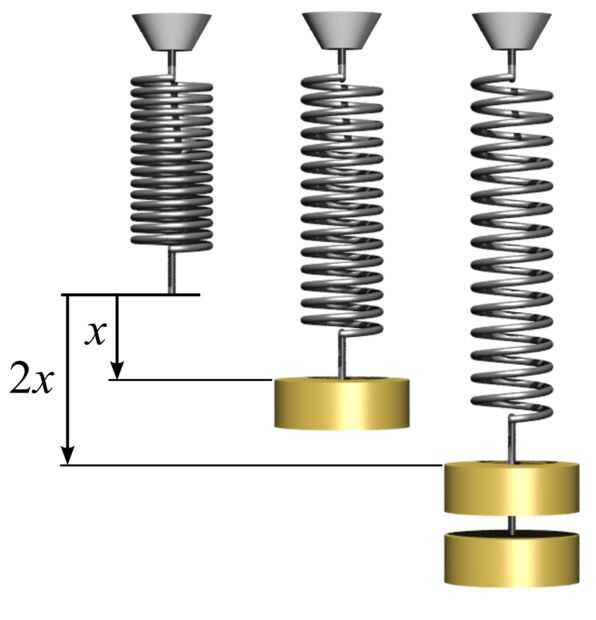

Hace más de 350 años el científico inglés Robert Hooke hizo un descubrimiento muy útil: que el desplazamiento de un resorte aplastado es proporcional a la fuerza utilizada para aplastar it.

Siempre conocida posteriormente como ley de Hooke, hoy en día los científicos saben que la fuerza de un resortes puede predecirse con una simple ecuación: fuerza es igual a resorte tipo veces distancia o F = k * X

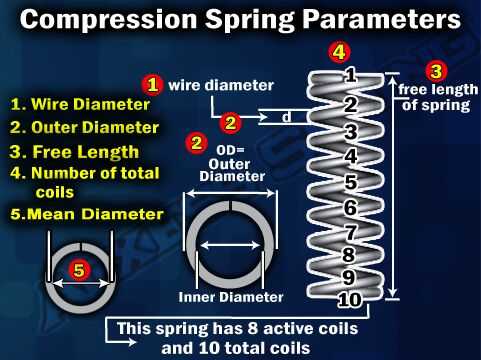

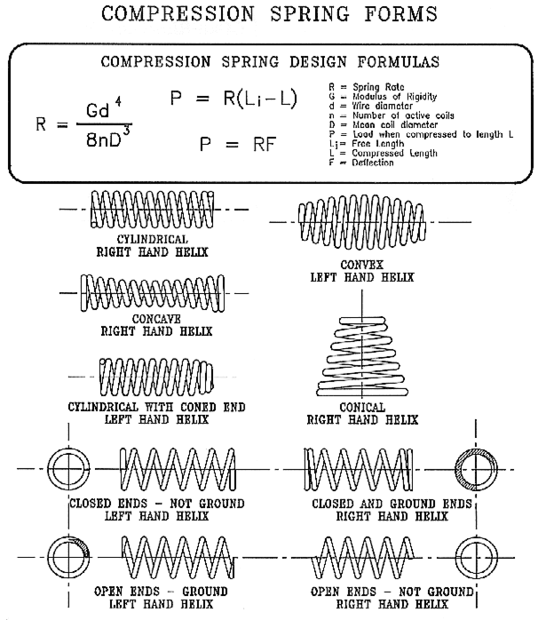

Por supuesto tienes que saber primavera-tasa de la primavera para esta ecuación ser útil. Aparte de determinar experimentalmente con pesos conocidos que también puede predecir la tasa de resorte de cualquier resorte basado en el diámetro de sus alambres, el diámetro externo de bobina, su longitud sin comprimir y su diámetro medio.

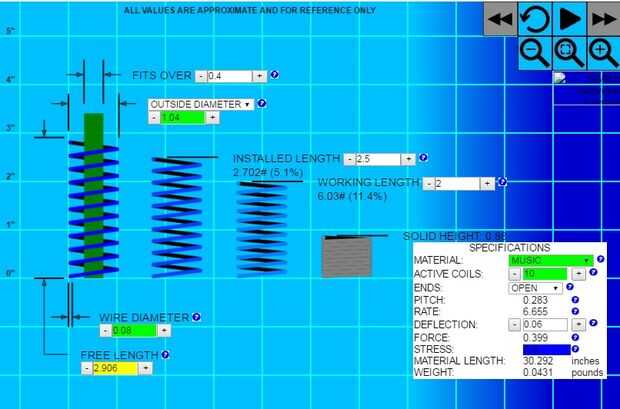

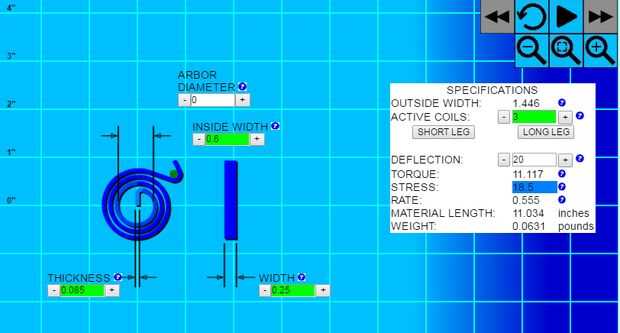

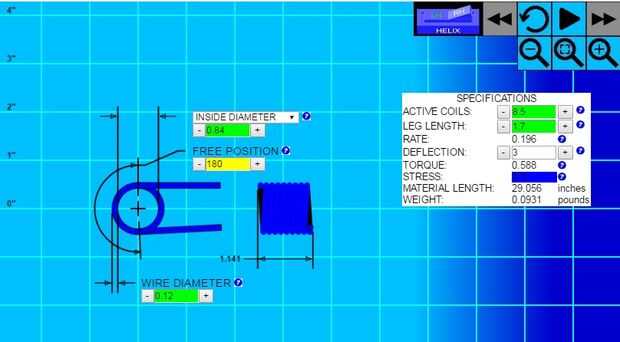

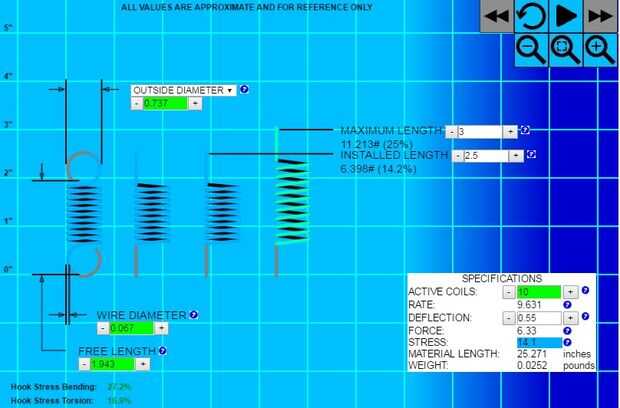

Aquí es una increíble herramienta online interactiva que puede utilizar para ver cómo diferentes cada una de las variables puede cambiar las propiedades de la primavera. Trabaja para los cuatro tipos más comunes de los resortes, es decir, diámetro constante compresión, extensión, torsión, resortes, reloj y.

En la celda de carga 3D impreso, la tarifa del resorte se encuentra en el paquete cuando usted compra la primavera, pero la parte X de la ecuación de ley de Hooke (la distancia que aplasta la primavera) se mide por el potenciómetro lineal.

Piensa en esto: ¿Qué pasaría si usé un más largo o más corto potenciómetro lineal? ¿Qué pasa si la primavera fue aún más fuerte? (respuestas en el paso 7)
