Paso 2: Hacer la reina
Esto es donde inventor (o el programa de su elección). Te voy a mostrar cómo hice el rey y la reina, pero después de eso usted debe poder averiguar el resto por su cuenta.
Como recordatorio:
Reina: Diámetro---1.75, altura---3.5

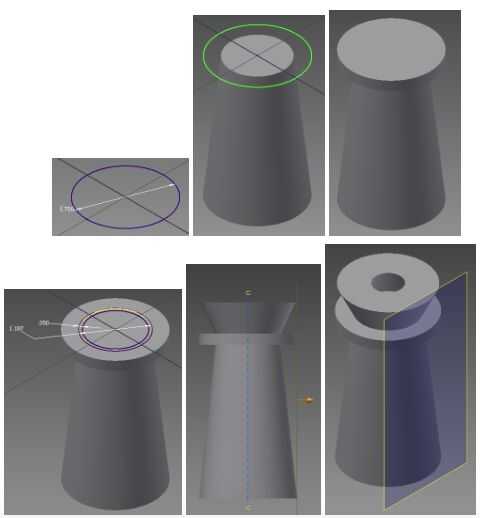

1. bosquejo a 1,75 en círculo de diámetro en el plano base.
2. saca el bosquejo en 2,75 con una conicidad de-6 grados (o más, dependiendo de tus gustos estéticos).
3. esbozo de otro círculo de diámetro de 1,75 en encima de la forma extruida (para que coincida con la base).
4. saca el bosquejo en 0,25.
5. bosqueje un círculo otro círculo en la parte superior para que coincida con la parte superior de su forma cónica.
6. bosquejo de un círculo inscrito en 0,05 de la primera.
7. saca el espacio entre los dos 0.5 con un grado 12 cono para hacer la corona de la reina del"" (otra vez, usted puede modificar esto).
8. crear un plano que es paralelo a la construcción y toca el borde más alejado de su "corona" de forma cónica.

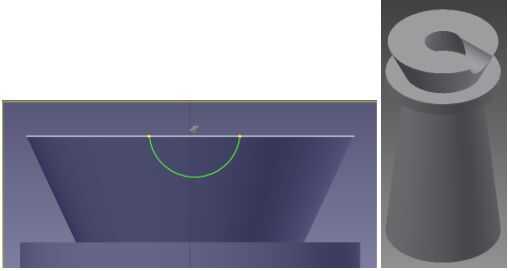

9. crear un dibujo en este plano. Dibujar un arco de la parte superior, que sea tan grande como te gusta - y cerrar con una línea simple.
10. sacar este esbozo hacia atrás para que corte material de la sección de "corona".

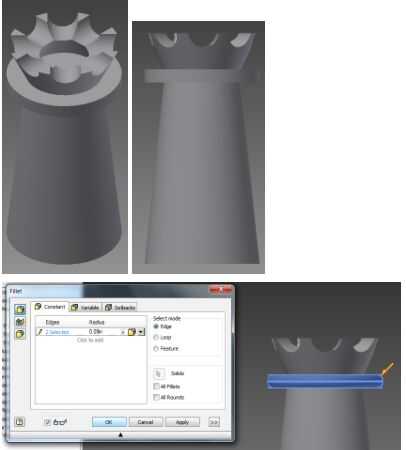

11. Seleccione esta protuberancia y circular la patrón alrededor del eje central. La función de repetir tantas veces como quieras, personalmente opté por repetir 8 veces.
12. filete el bulto justo debajo de la corona (yo usé un filete 0,09).
13. ahora todo lo que tienes que hacer es subirlo a una impresora 3D y de impresión!

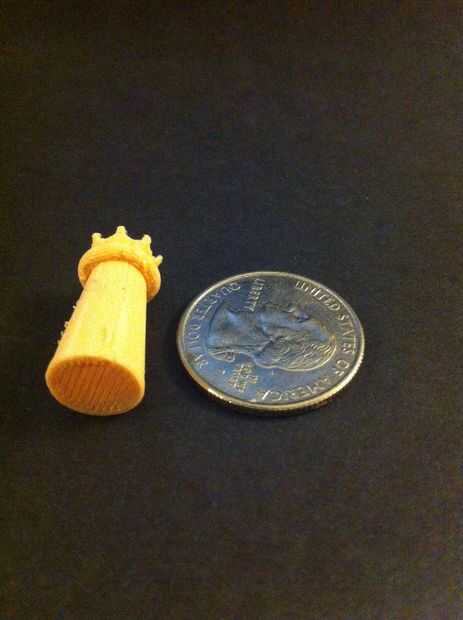

P.d.: Asegúrese de que obtener la escala cuando se imprime, mina desordenado y resultó solamente alrededor tan grande como un cuarto.
