Paso 1: El diseño
Hubo algunos problemas a resolver haciendo una caja impresa completamente en 3D. Por las razones explicadas en el paso anterior la mayoría de las partes debe permanecer abierta dando accesibilidad a los puertos GPIO del Raspberry PI, USB etc..
Como muchos otros usuarios, utilizar esta frambuesa PI en muchos proyectos: sobre todo es el osciloscopio de laboratorio (muy sensible y fiable) pero no sólo. Hay un montón de otros proyectos donde necesito el PI de frambuesa junto con el sistema de pantalla táctil. Pero en algunos casos también es útil la gran pantalla HDMI, tal vez tengo que usar con un teclado demasiado y así sucesivamente. Para mantener todas las partes protegidas, pero todos los conectores y expansión puertos expuestos - incluyendo la opción de conectar una cámara a él si es necesario - el diseño se ha estructurado en siete componentes distintos:
- Tres partes construcción el marco de la pantalla
- Tres piezas de la caja posterior
- Una pequeña parte mantener el montaje en posición vertical con 15 grados de inclinación para una mejor legibilidad mantener accesibles las características de pantalla táctil

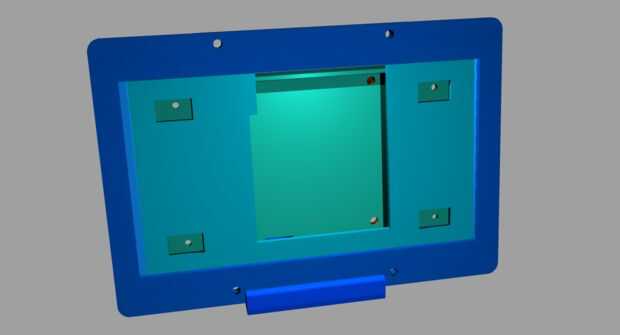

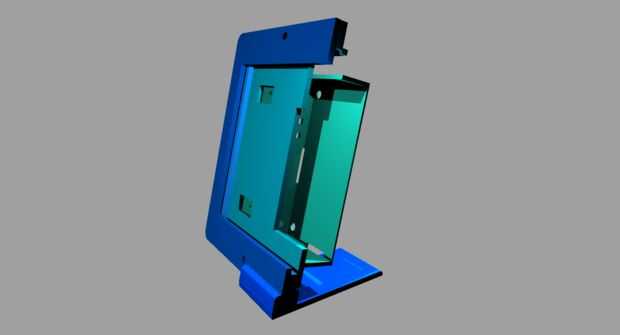

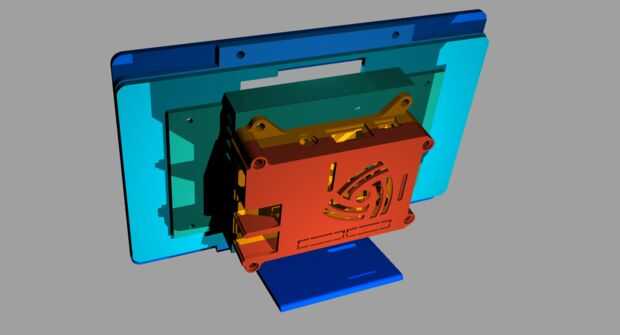

Las imágenes 3D del modelo montado y el diseño de la sección explican cómo las piezas se ensamblan juntos en su versión final. Para facilitar el montaje sólo he utilizado solamente tornillos M4 y M3 Allen y tuercas que todo el mundo puede encontrar a Walmart más cercano por unos centavos.
