3D impreso Ornithopter - Micro UAV Drone (3 / 9 paso)

Paso 3: motores

El motor de este proyecto es bastante fresco. Peso de sólo 1,2 gramos paquetes de mucho poder. Recientemente han habido varios más engranajes planetarios motores pager que están disponibles en robotshop y otros sitios así que siéntete libres de experimentar con los. Todos funcionan a 3v (aunque Cornell les funcionó en 7.4V para las pruebas de vuelo) y tendrá la punta motor para taladrar.

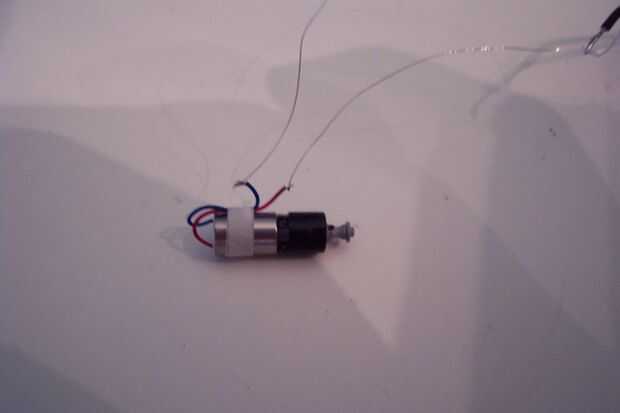

Tque una cosa en cuenta y prestar atención a es son la fragilidad de los cables. Tiran hacia fuera muy fácilmente. Mi consejo es utilizar un cordón o cinta para mantener el cuerpo y tomar la tensión de los cables de la conexión de la base con el motor ya es donde pierden conexión y dejar de trabajar (ver mi foto si usted es confuso lo que parece). También para soldar alambre muy fino a los hilos de la ayuda de motor de tirando demasiado. También es necesario cuando vuelo por lo que el Ornitóptero sólo tiene que levantar su peso de la tierra y no los cables de prueba.

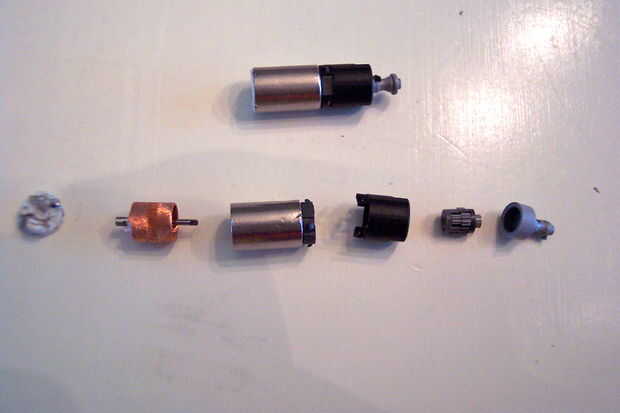

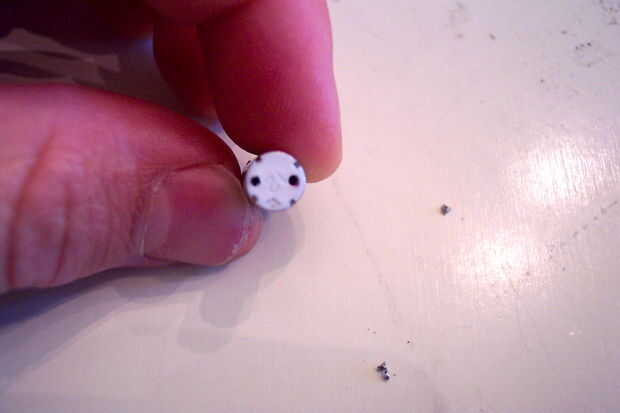

Desmonté una a ver si podía conseguir que vuelva a funcionar y descubrió lo guay son los interiores. Si se separan las piezas superior e inferior del motor no es es gran cosa porque el fondo es la bobina de alambre y eje mientras que la parte superior es la caja de engranajes. Puede ser colocados hacia atrás junto con ningún problema. Por desgracia he encontrado el motor de fijación por soldadura cables nuevos en él imposible. Mi una solución semi es perforar dos agujeros donde los cables se salieron del motor y si te dejas dos cables y jimmy que alrededor un poco pueden conseguir el motor para trabajar, aunque con una conexión intermitente. Cosas apenas tener en cuenta!
