3D impreso Mini Quadcopter (5 / 8 paso)

Paso 5: Modelo matemático

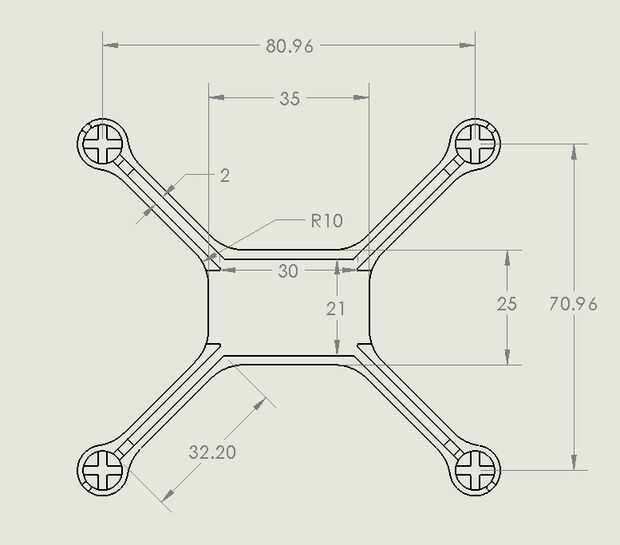

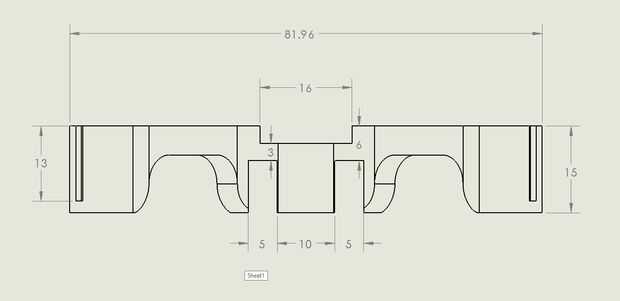

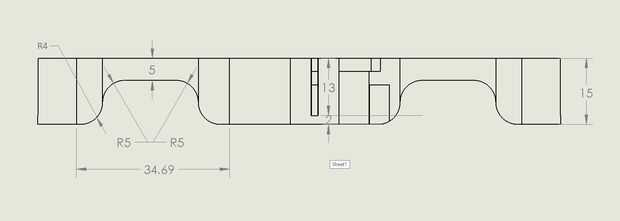

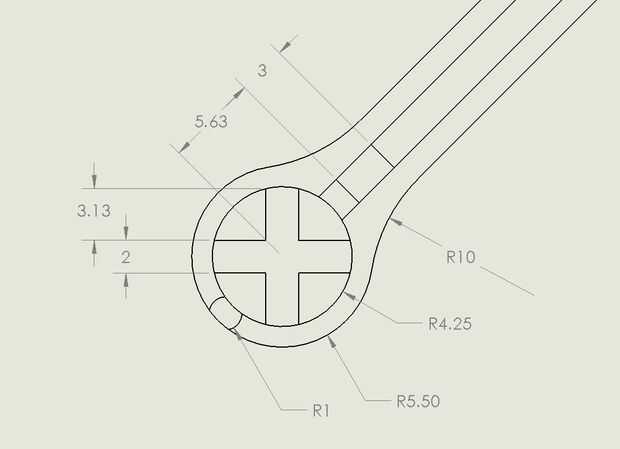

Así que después de tener su diseño debe hacer algunas pruebas para asegurarse de que todo funcionará en la forma que esperas. Utilizando Solidworks puede encontrar la salida de cuánto pesa tu helicóptero. Que mediante la adición de el peso de su tablero y motores puede tener una estimación del peso final de tu quadcopter. también puede calcular cuánta fuerza sus motores tendrán que generar para levantar su helicóptero. para un buen diseño debe probar y objetivo para el peso del cuerpo (sin las otras partes) es ser unos 10 gramos.

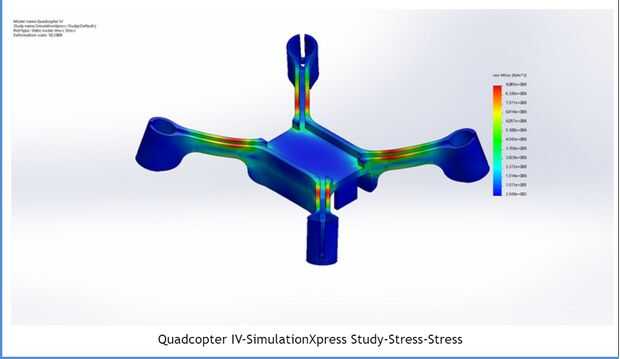

También puede utilizar Solidworks para estrés prueba sus modelos. seleccionando el material que usted planea hacer su helicóptero de utilizamos ABS en nuestra prueba pero terminó de impresión con el plástico PLS, puedes ver cómo diferentes partes reaccionará a ciertas cantidades de fuerzas en dirección a lo que usted eligió. Hemos incluido algunos ejemplos de los modelos matemáticos y los resultados de nuestra prueba de estrés.
