3D impreso escritorio pie ajustable para bajo $50 (2 / 6 paso)

Paso 2: Diseñar una abrazadera de escritorio

Nota: Para diseñar su propio, usted necesita poder modelar de forma precisa. Yo personalmente uso Rhino, sin embargo la mayoría de los otros programas de redacción deberían funcionar bien. Usted necesita ser capaz de modelar en decimales de milímetros. Todas las piezas impresas 3D están disponibles para descargar en sus respectivos pasos, no dude en utilizarlos para asistir en el modelado.

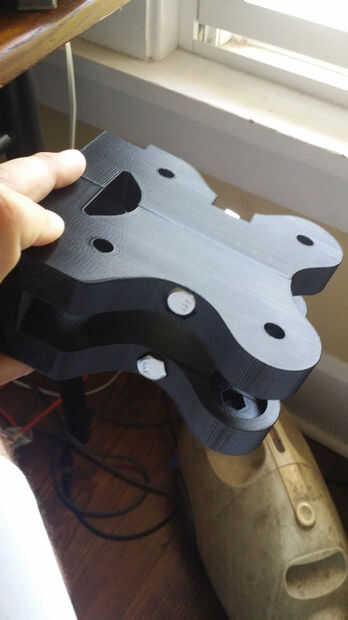

El objetivo de la pinza es sostener nuestro artilugio entero a la mesa. Desea que su centro de gravedad sobre el escritorio, por lo que no va a salir nunca. También vas a querer tu pinza para ajustarse muy bien a la mesa *. En mi diseño adjunto, yo intencionalmente demasiado había diseñado todo en cuanto a grosor por lo que no sería preocupaciones con la fuerza de todo el dispositivo.

CÓMO DISEÑAR SU PROPIO

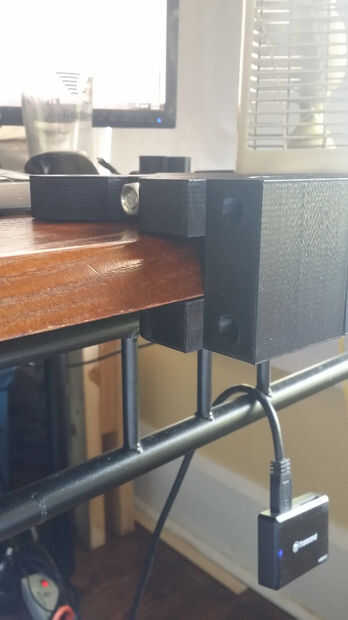

1. Mida el grosor de su escritorio para que sepas lo que hay alrededor de la abrazadera. Mi mesa mide aprox 21. 5 mm, pero salí cuarto adicional para el material de fieltro caber por debajo para que no dañar la superficie.

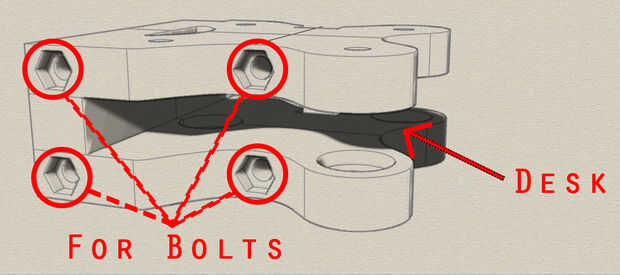

2. medir el tamaño de perno que conectará su base con su abrazadera (así como la colocación y número de ellos que le gustaría). También tenga en cuenta cómo van a conectar las tuercas y los pernos en la etapa de montaje final (habitación para sus herramientas para adaptarse a las necesidades de su diseño). En mi diseño hay espacio debajo de la abrazadera para una llave apretar las tuercas de.

3. Asegúrese de que el tubo sea sobre el escritorio lo más posible en su diseño base. El centro de mi tubo es de 3 pulgadas desde el borde de mi escritorio.

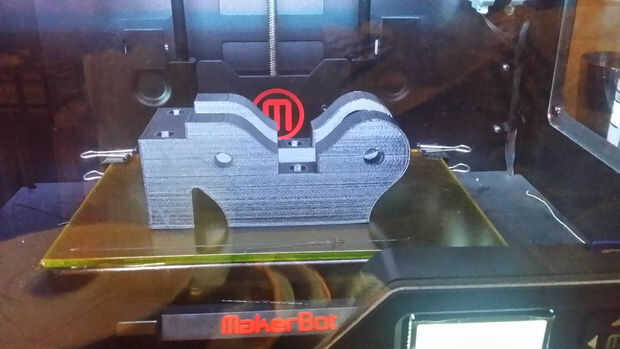

4. decidir qué forma quieres que su pinza que, preferiblemente algo que utiliza la menor cantidad de plástico pero también es fuerte. fui con algo que parecía atractiva y era fácil de impresión 3D en 2 partes, disminuyendo la posibilidad de que todo estaría arruinado si una impresión única en mal estado. También, es no necesario soportes a imprimir.

NOTA AL PIE

* En general, el diseño para la impresión 3d, he encontrado un desplazamiento de .3mm le dará un ajuste ceñido y .6mm le dará un ajuste de perdedor (por ejemplo, si está diseñando un agujero para un tornillo de diámetro 10mm, usted debe imprimir 3D su agujero a 10.6 mm). Téngalo en cuenta cuando se diseña algo para algo más, como su base para su escritorio.
