3D impreso diseño de la caja teléfono (2 / 3 paso)

Paso 2: modelado

Ver el Video Tutorial:

¿Que no tiene mucho tiempo? Pruebe la versión de Time-lapse:

----------------------------------------------------------------------------------------------

Nota: los tiempos indicados son el segmento comienza en el video tutorial de longitud completa.

También nota que las fotos no son muy útiles ya que no pude incrustarlos, así tiempos de referencia el videos.

  1. Hacer la forma básica del caso. (0:10)

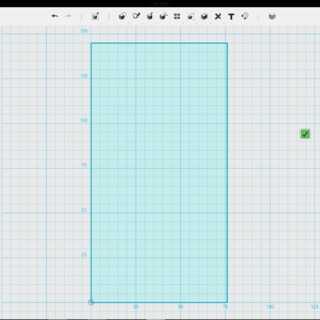

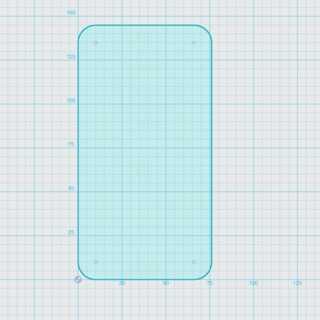

    1. Dibujar un rectángulo que tiene las mismas dimensiones que el general alto y ancho de su teléfono.
    2. Después de dibujar su base, lomo de las esquinas para que coincida con el radio de las esquinas en su teléfono.
  2. Hacer los bordes y aberturas (2:20)

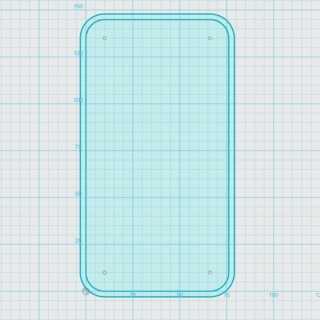

    1. Utilice la función de compensación para compensar el plano 3 mm

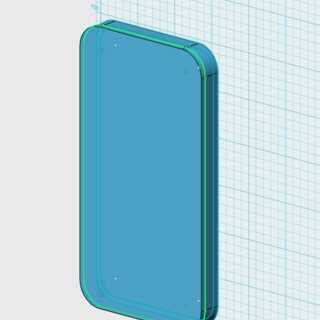

    2. Levantar los bordes de tu rectángulo básico

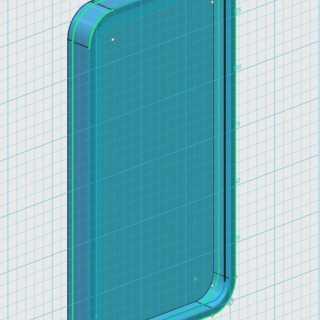

    3. A continuación llene en lo que será la parte posterior de la caja

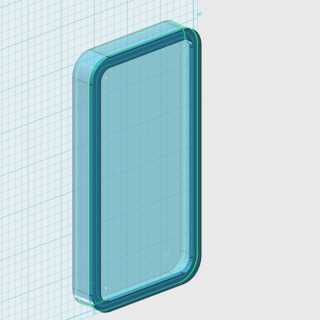

    4. Compensar el borde exterior de la parte delantera - 6mm y 3mm para hacer el labio para mantener el teléfono en caso de sacar

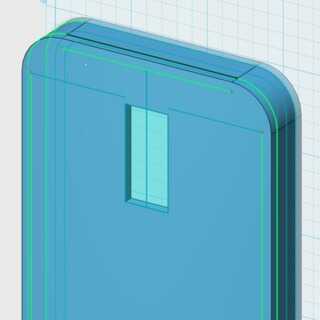

    5. Después de formar el borde básico, usando las medidas que tomaste anteriormente, quite el espacio donde se encontraría la cámara y el altavoz. (5:22)

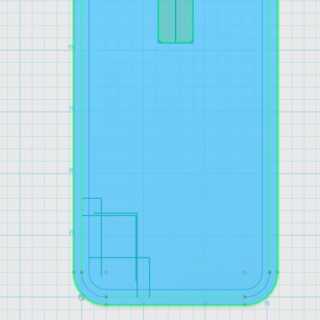

  • Después de eso, hacia los lados de la caja. Utilice el mismo proceso que utilizó al hacer las aberturas en el lado. (Nota: la precisión es clave en esta área). (9:28)

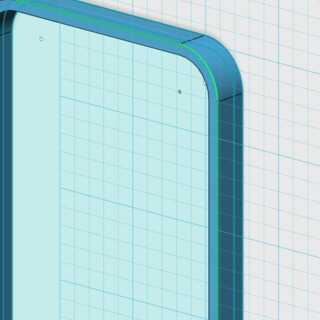

  • Cuando haya terminado de hacer los espacios, filete todo cuadrados bordes sobre el caso. Esto hará que sea más limpio.
  • Representación de la design(15:10) posterior
    1. Comienza dibujando una línea que se asemeja a un circuito vertical de la parte superior de la caja en la parte inferior.
    2. Seleccione la primera línea y pegue 9 veces para crear 4 enlaces de circuito separado.
    3. Cuando terminado de crear una plaza en la esquina superior derecha de la caja para asemejarse a un chip.
    4. Usando el mismo proceso que antes, crear vínculos de circuito en el chip.
    5. Cuando haya terminado con este proceso, elevar el patrón y chip para sentarse encima de la base.
    6. Cuando todo esto termine, utilice la ficha texto para escribir CTRL en el diseño. (17:40)
      • (nota que hay un error en el video como dice CTL en vez de CTRL)
    7. Cuando haya terminado, levante el texto.
    8. A continuación, para crear la cadena y grillete, dibuje un rectángulo y dos óvalos planos. (20:45)
    9. Hacer el rectángulo sentarse más bajo en el caso, hacer un guión o una ranura.
    10. Entonces, para crear el enlace levantado, dibuje un rectángulo que conecta los dos enlaces ovales.
    11. Levante el rectángulo y los bordes, haciendo que parezca redondo como un link de filete.
    12. Lomo de los bordes de los dos óvalos así.
    13. Para crear el lazo del grillete, iniciar un nuevo page(24:50) de diseño
    14. Dibuja un círculo
    15. Dibujar un rectángulo y el círculo, al rectángulo del fusible.
    16. Levantar toda la pieza; Este se sentará en la depresión rectangular que hiciste anteriormente.
