Paso 2: El adaptador de montura E de Sony 3D impreso

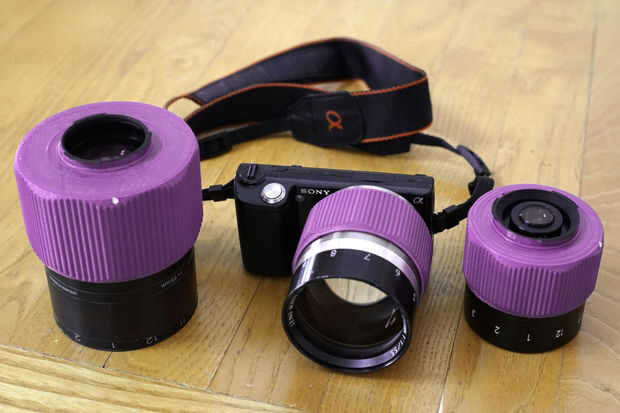

Estamos listos para algunos impresión 3D. Acabo de publicar diseños STL para los dos diferentes tamaños de roscas externas que mis lentes tienen en Thingiverse como cosa 1289753, y también encontrarás instrucciones impresión. Son impresiones fáciles que hice en PLA púrpura usando mi impresora de MakerGear M2, con pintura negra un poco luz sellando el interior de la montura y un blanco pintura en el exterior por el punto de alineación de montaje. ¿Por qué púrpura PLA? ¿Por qué no? Estos son divertidos lentes, por lo que también podrían ser.
Los diseños son un poco complejos, realmente. Aquí está el porqué:
- Sony ha hecho esencialmente dos versiones algo diferentes de la brida del cuerpo E-mount. Aunque Sony hizo cosas están compatible con ambos, el diseño de brida de E-mount se usa más comúnmente para impresión 3D no encaja con la nueva toda de metal E-se monta en los cuerpos de la serie de A7II. La montura E que diseñé estos ha sido confirmada para trabajar en la NEX-5 y A7II, aunque puede ser un poco flojo en los cuerpos mayores.
- Algunas de las lentes tienen elementos traseros realmente diminutos que sobresalen de la parte de atrás, pero la distancia focal más larga que no. De hecho, mi f/1.3 de Rodenstock Heligon XR 95 mm tiene un elemento posterior que es empotrado, pero tiene mayor diámetro que el interior de mi E-montaje de brida estándar. Por lo tanto, usted verá que el adaptador de 80mm de rosca realmente tiene una brida de montaje E diferente del de 60mm, es tallado-hacia fuera en el centro para reducir al mínimo el viñeteo. Parece todavía bastante fuerte.
- Para permitir que la lente para enfocar a la mayor distancia posible, debe estar cerca del sensor. Sin espejo Sony E-mount ayuda con eso, pero la verdad es que esta necesita para estar muy cerca..., el adaptador de 80mm borra apenas el agarre de mi NEX-5 y ambos adaptadores cubre suficientemente el botón de liberación del cuerpo para hacer presión incómoda (pero posible).
- El diseño necesita alguna estructura de soporte y se imprime con montura E hacia arriba, ni cura ni slic3r es capaz de generar automáticamente el apoyo correcto. No hay problema; Yo simplemente diseñado en el apoyo necesario.
De todos modos, usted no debe preocuparse acerca de como la lente toma uno de los tamaños de dos adaptador he publicado.
