Paso 3: Medir y tomar notas!
Este es probablemente el paso más importante en la fabricación de un caso específicamente para su teléfono: tomando medidas muy exactas del teléfono. Hay muchas cosas importantes que tenga en cuenta al medir y registrar dimensiones. Primero debe decidir un espesor para el caso (yo escogí 0,1 in.). Luego se mide la distancia de todo lo relativo a los bordes y otras partes del teléfono. Deben registrarse porque necesita saber donde sacar los orificios para salida para audífonos, Puerto de carga, botones, etc. en el software de modelado en 3D. Personalmente hice 2 páginas de notas muy específicas; sin embargo son muy sucios y mayoría de la gente no lo entendería, pero como usted puede entender sus propias notas debe estar bien.
Además, ahora es el momento para encontrar el radio del acuerdo para las esquinas redondeadas (a menos que su teléfono ha señalado esquinas O.O) de su teléfono. Para ello, primero debe encontrar el perímetro del teléfono. Tome la cadena plana y grábelo en algún lugar en el borde del teléfono. Entonces, firmemente "envolver" la cadena alrededor de los bordes del teléfono, usando cinta para sujetar abajo if necesario. Cuando regreses al punto de partida, corte la cadena. Ahora medir la cadena, la longitud será su perímetro. Ahora que tienes el perímetro, debe encontrar la longitud de los lados (largo y ancho) justo antes de la esquina redondeada del teléfono (ver imagen). Medir los bordes verdes y rosados y sume las longitudes. En mi caso, mi longitudes laterales fueron aproximadamente 4.060 y 2.030, así que yo hice 4.060 + 4.060 + 2.030 + 2.030 = 12.18. Usted puede haber notado que si tomas las 4 esquinas (resaltado amarillo) y los reconstruye, haz un círculo completo. Esto es muy útil, porque ahora usted puede utilizar la ecuación p = 2πr + n para solucionar para r, donde p es el perímetro, es la circunferencia 2πr, y n es la suma de los bordes. Para mí, r era sobre 0.337. El radio del acuerdo será necesario más adelante en el trabajo de CAD.
Otra cosa a señalar son los cables, que deben ser medidos y acotados donde el plástico es, no donde el metal. Esto es porque usted quiere la apertura a ser lo suficientemente grande como para caber en la parte de plástico, o bien los cables no pueden conectarse con el caso de.

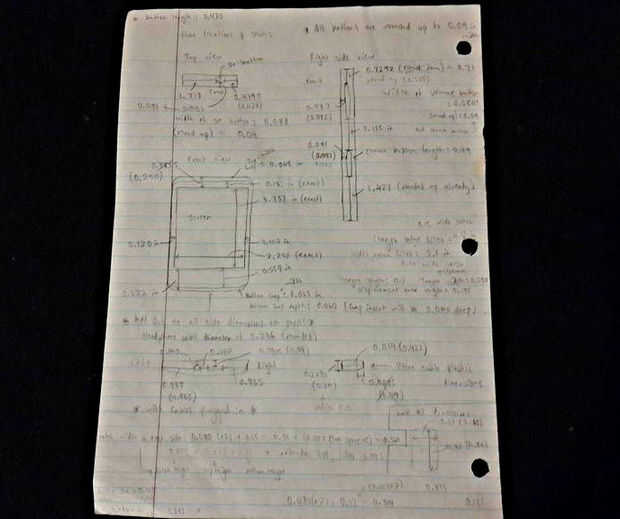

Cuadro 1: Algunas detalladas notas pero desordenados...

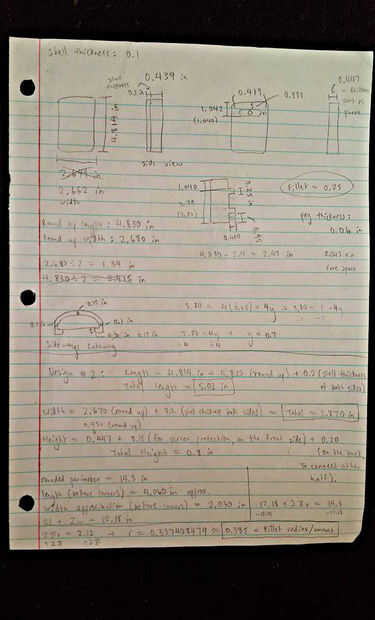

¿Cuadro 2: Más notas... tengo TOC?

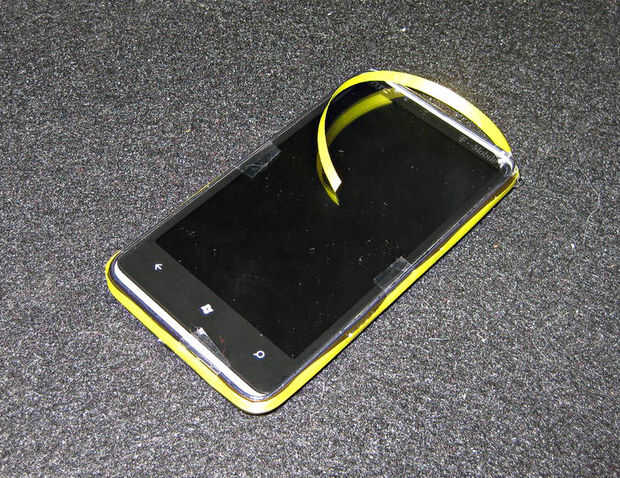

Cuadro 3: Método de encontrar el perímetro.

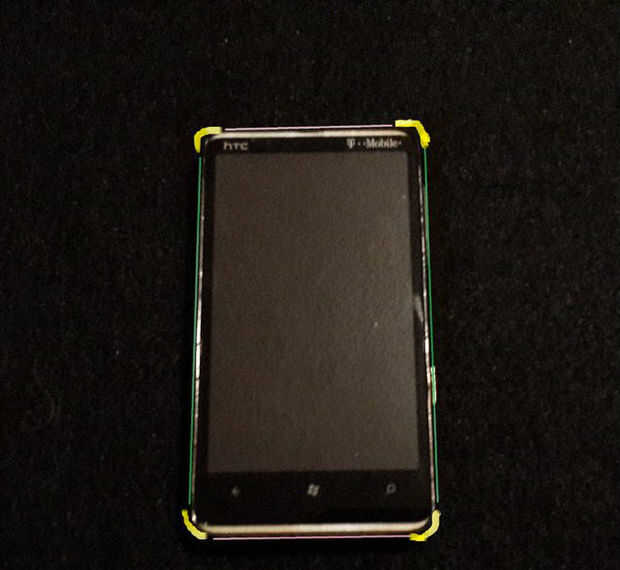

Cuadro 4: Teléfono descrita con colores bastante XD

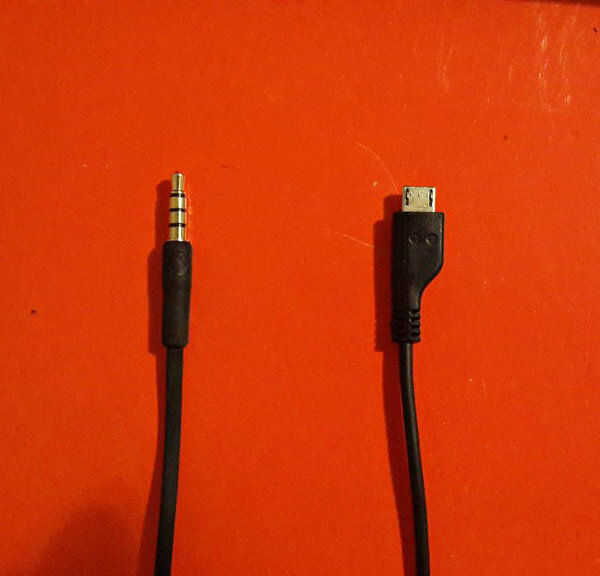

Cuadro 5: Auriculares y cables de carga.
