Paso 4: Diseño 3D básico

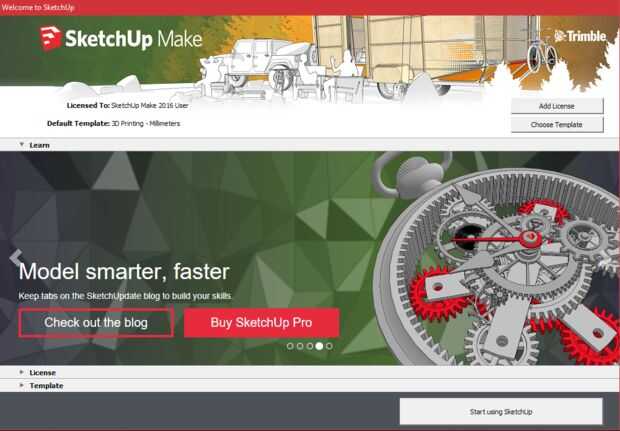

Una vez que has instalado Sketchup hace y Meshmixer, abrir Sketchup hacer. Haga clic en plantillas y seleccione impresión 3D - milímetros. Haga clic en abrir plantilla.

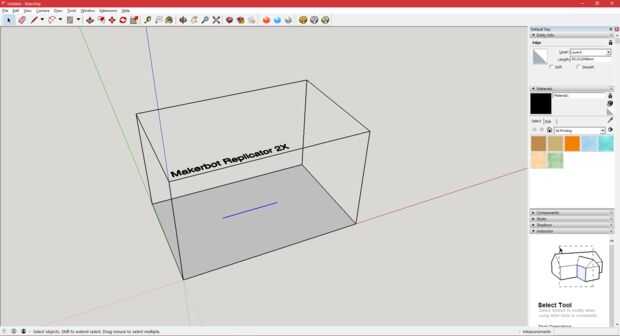

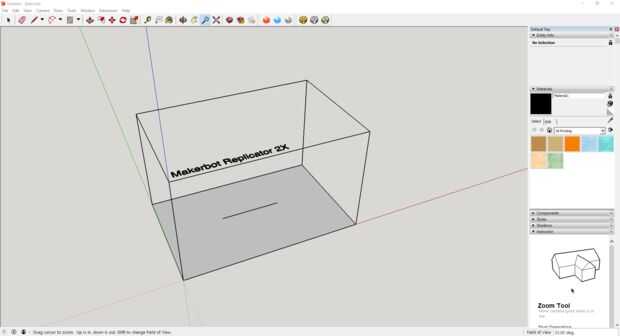

Usted a recibido por un recuadro con las palabras Makerbot Replicator 2 X. Esto es donde te diseño la empuñadura de la cámara. En la barra en la parte superior encontrarás un surtido de herramientas. (Mi versión se verá ligeramente diferente ya que tengo herramientas adicionales instalados - más en eso más adelante.) Haga clic en la herramienta de órbita y utilizar el ratón para hacer clic y cambiar el punto de vista. Haga clic en el Pan para mover el punto de vista vertical u horizontal.

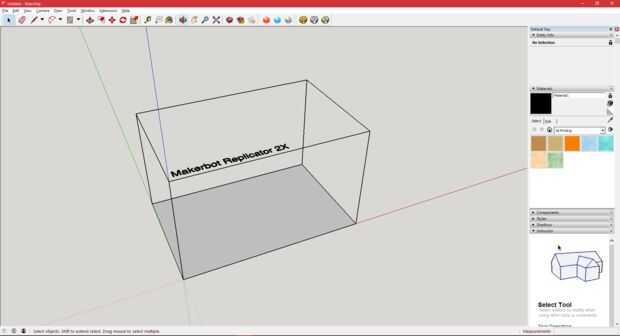

Que va a utilizar la herramienta Selección, borrador, línea y formas mucho. Tratar de conseguir una sensación para ellos por el dibujo de algunas formas básicas con la línea y la herramienta de formas. Puede cambiar la forma a dibujar haciendo clic en la flecha desplegable junto a la herramienta de forma. Cuando se utiliza la herramienta de línea, puede personalizar la longitud exacta usando el panel de información de la entidad en la mano derecha de la pantalla. Después de dibujar una línea, seleccionar con la herramienta seleccionar y cambiar su longitud a la medida deseada.
Por último, tal vez la herramienta más importante para el diseño 3D es la herramienta Push/Pull. Esta herramienta permite ampliar una forma hacia arriba o hacia abajo para darle profundidad. Pruébelo usted mismo!

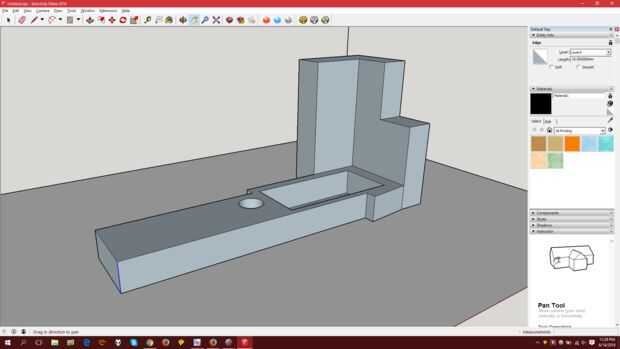

Cuando hayas conseguido una caída de estas herramientas, usarlas para sacar con cuidado su diseño que creó anteriormente. Vaivén las formas 2D hasta que han alcanzado una altura que te guste. Aprenderemos cómo hacer el diseño más elegante en el paso siguiente.
