Paso 2: diseño en 3D

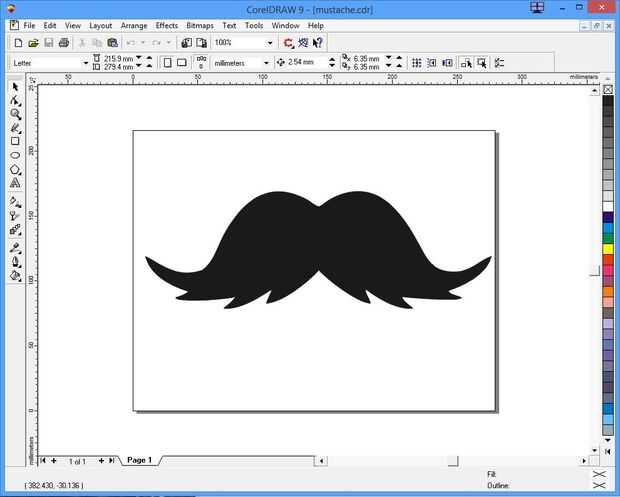

1) a partir de un PDF del logotipo copié el bigote en CorelDraw como una imagen. Yo entonces remontar la imagen manualmente ya que era bastante simple y encontrar que la función de seguimiento automático no siempre produce resultados limpios.

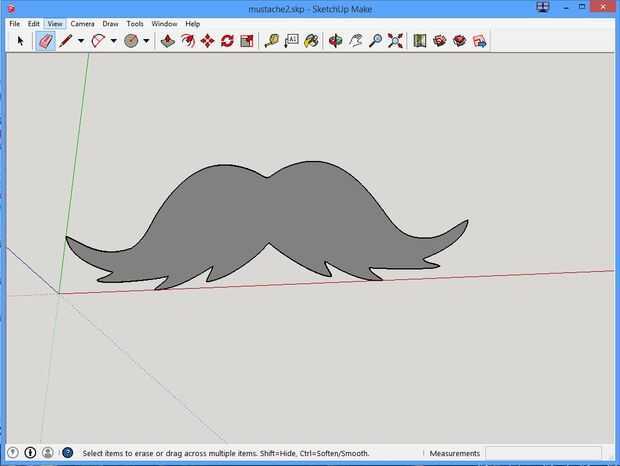

2) me exporta el plano vector del esbozo de bigote en un formato que SketchUp podía entender y pega el bigote como un objeto 2D.
3) I tamaño del objeto para ser 4" como que es la anchura máxima que podría tener en la fila de manijas del grifo.

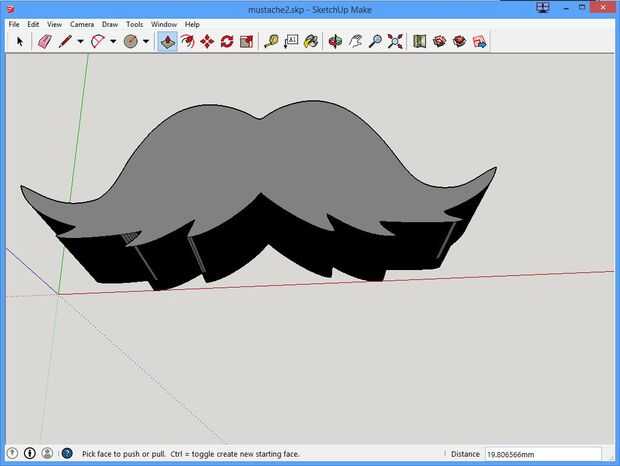

4) usando la herramienta de "Extrusión" presioné el bigote en un objeto 3D de estimar lo que pensé sería visualmente un buen grosor.

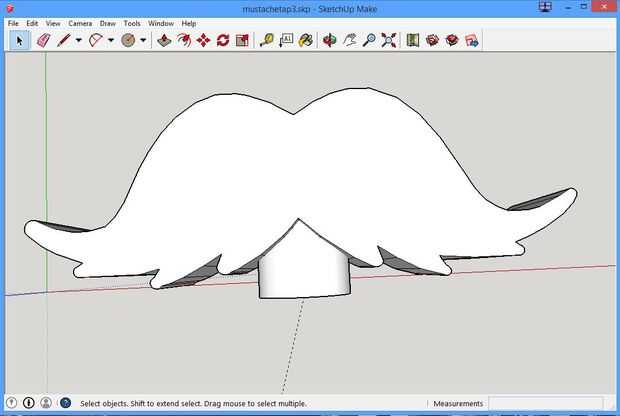

5) Luego dibujé un círculo bajo el bigote y otra vez usando la herramienta Extrude crea un cilindro que terminó en el bigote (que intenta esto varias veces, como tenía que ser centrado y perpendicular al bigote.

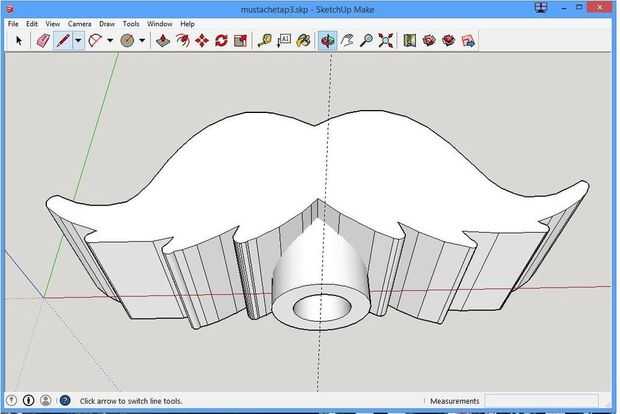

6) dentro de este cilindro me dibujó otro círculo y a través de extrusión para crear un orificio en la base para que pudiera conectar el bigote a la manija de grifo de donantes.
7) I luego exporta el dibujo en un formato de "DAE" que era compatible con Shapeways 3D.

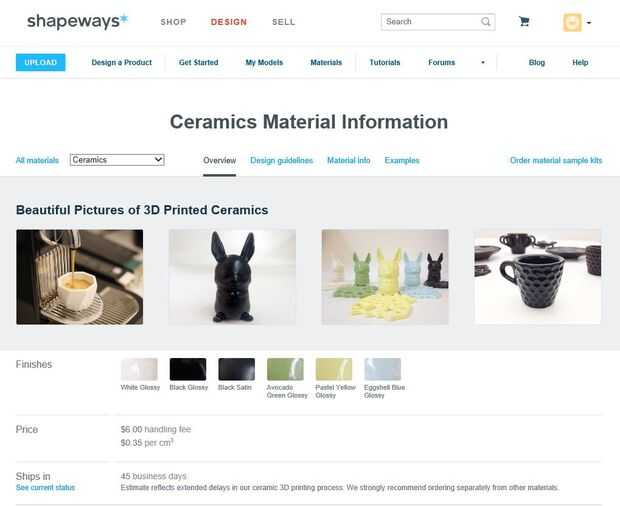

8) Shapeways tiene requisitos de objeto específico basados en el material elegido. Quería el bigote para ser cerámica negra brillante, correspondería con la manija del grifo perfectamente. Cuando subí el objeto me informó que el sostenido del"puntos" en la parte inferior del bigote debía ser redondeado a 3mm para imprimir correctamente.
9) en SketchUp utilicé la herramienta curva para dibujar una curva por cada sharp punto y luego utiliza la herramienta extrusión para eliminar el exceso de "material" empujando hacia abajo en un plano 2D y luego borrar la línea de final. (Lo siento yo no me consigo caps de pantalla esto es trail y error y porque estaba preocupada por crear el objeto y no pensando en que lo documentan. Si usted como más detalle me avisas y se reproducen los pasos y pantalla impresión).

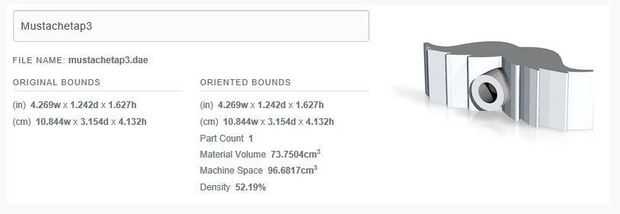

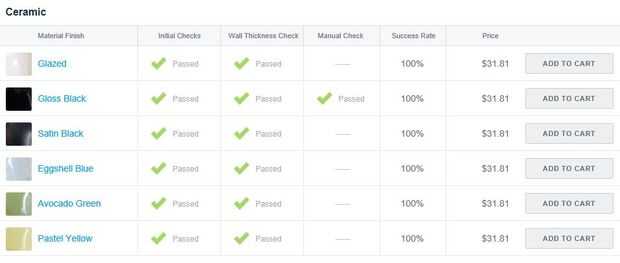

10) por último exporta el objeto revisado y pasan Shapeways internas pruebas automatizadas. Luego eligió el material y el color y ordenó una "impresión". Basado en el material y el tamaño el costo fue de unos $30 que me pareció una buena oferta. Después de un par de semanas notificaron que el archivo pasó una inspección manual y estaba en la cola de producción.
11) un mes más tarde recibí el último bigote de cerámica en el correo. (Tiempo deespera es largo pero era muy buena calidad y estoy seguro de que acelerará a medida que el proceso de madura la vuelta alrededor de tiempo. Lo que sería bueno es que si tuviera mi propia impresora 3D para que podría rápidamente prototipos y crear objetos finales sin tener que esperar 45 días para conseguirlo hecho externamente.)
Puede comprar el bigote de Shapeways aquí: http://shpws.me/z0Yt
