3D impreso bicicleta plantador (2 / 4 paso)

Paso 2: Abra el diseño 123D y crear su forma básica.

La forma de la jardinera es esencialmente un trapecio hueco con un semicírculo para el vástago de la bicicleta y un 1cm incluido apertura para insertar de la amarra.

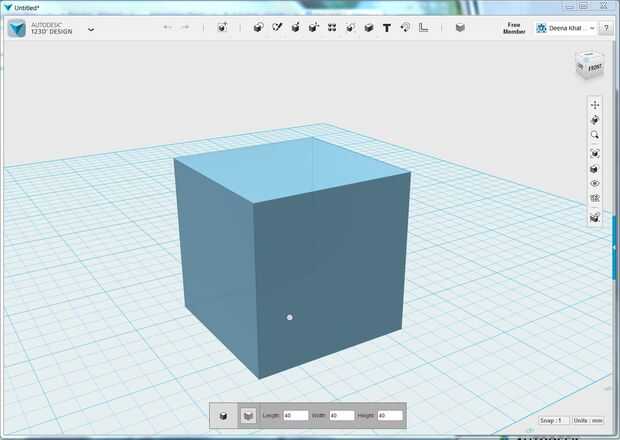

Comencé con un cubo en el menú de primitivas, ajuste las dimensiones de 40 mm x 40 mm. (mi planta de aire mide 70mm y quería un ajuste apretado). Entonces volvió al menú de primitivas y selecciona circular bocetos, dibujar tres círculos concéntricos con radios de 15 mm, 18 mmy 20 mm. El círculo más pequeño (en mi caso, 15mm) debe ajustarse a su vástago de la bicicleta. Al final de este instructable, estos 3 círculos le permitirá crear el recinto amarra.

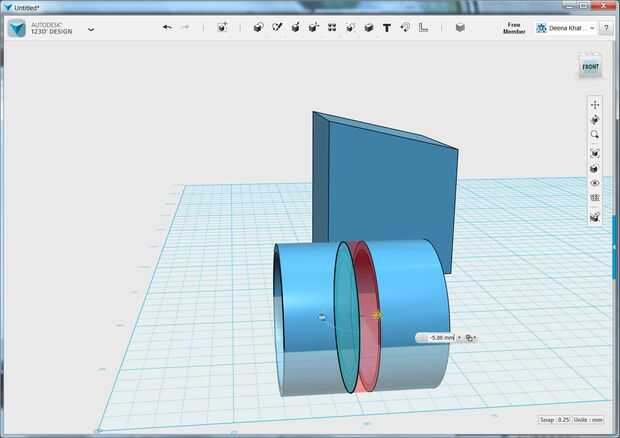

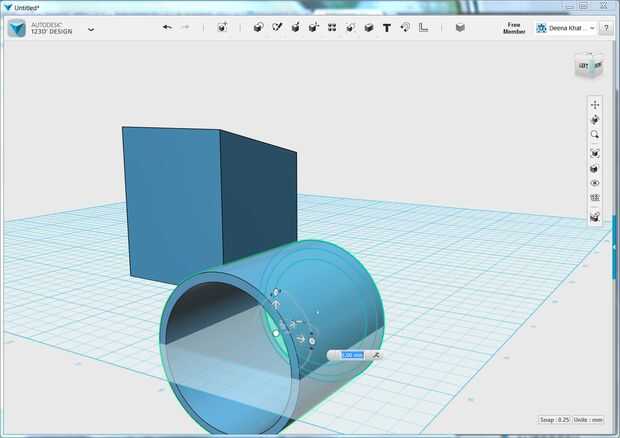

En primer lugar, mover la caja de los bocetos del círculo. Luego se saca el círculo más grande 40 m m (o el tamaño de su cubo). Luego sacar del círculo mediano 40mm. A continuación, vuelva a colocar este cilindro por lo que los apuntes están en el centro. Extruye el bosquejo más grande aproximadamente de 5mm para crear un agujero para su ziptie. Grupo los cilindros segmentados y moverlos dentro del cubo.

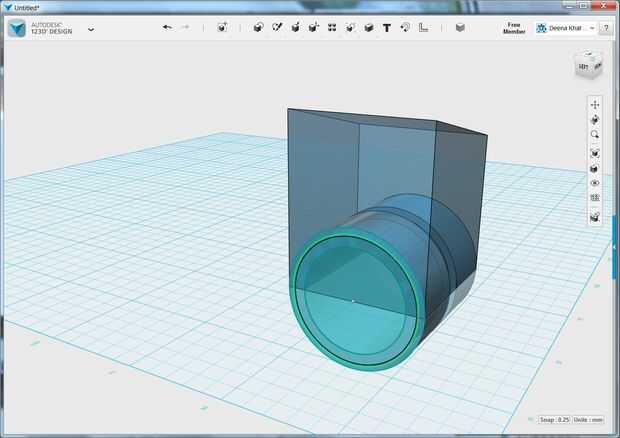

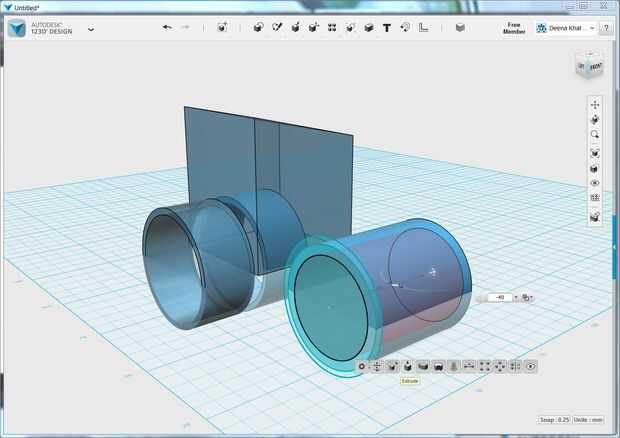

A continuación vamos a crear otro cilindro. Sacar del círculo mediano 40mm. Entonces saca el círculo más pequeño 40mm. A continuación, vuelva a colocar este nuevo cilindro dentro del cubo.

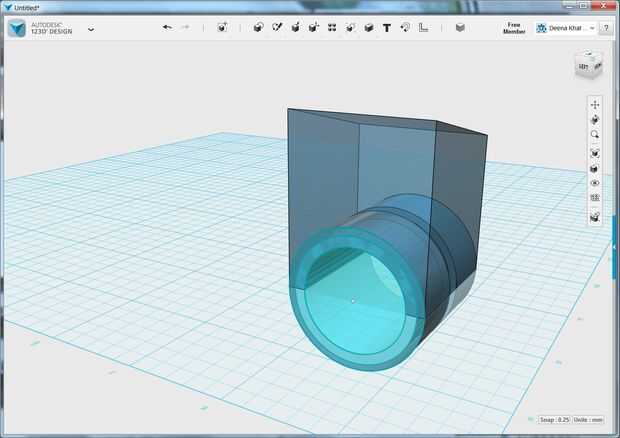

A continuación, sacar el círculo más pequeño a través de la forma entera. A continuación, crear un bosquejo rectangular grande, moverse hasta la línea de base y extruye a través de la forma entera. dejándote con un cubo cabrá alrededor de su vástago de la bicicleta.
